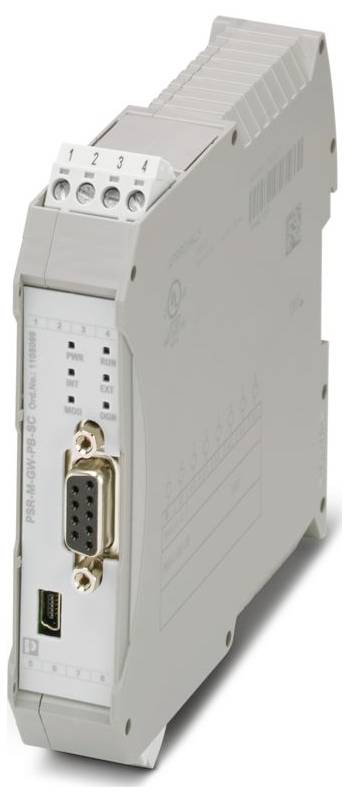

Phoenix Contact PSR-M-GW-PB-SC 1105099 Datainterface 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Tilslutningstype: USB 2.0 Hi-Speed
- Skruegevind M3
- Tilspændingsmoment: 0,5... 0,6 Nm
- Bredde: 22,61 mm
- Højde: 112,58 mm
- Dybde: 114,75 mm
- Materiale kabinet: Polyamid PA uforstærket
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (under drift): -10 °C ... 55 °C (vær opmærksom på derating)
- Omgivende temperatur (opbevaring/transport): -20 °C... 85 °C
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: II
- Tilsmudsningsgrad: 2
- Vibration (drift): 10 Hz ... 150 Hz, 2g
- Afisoleringslængde: 7 mm
- Monteringsposition: Lodret eller vandret
- Maksimal tabseffekt ved nominel betingelse: 1,44 W.
- Beskyttelsesklasse III (en 50178)
- Kommunikationsprotokol: PROFIBUS DP
- CE: CE
- Bemærk til anvendelse: Kun til industriel anvendelse
- Indsatshøjde: ≤ 2000 m (over NN)
- Maks. tilladt Luftfugtighed (drift): 95 % (ingen dug)
- Stød: 10 g for Δt = 16 ms (permanent chok, 1000 chok pr. rumretning)
- Sikkerhedskobling: Seriel polvendingsbeskyttelse;dæmperdiode
- Statusvisning: 1 x LED (grøn), 2 x LED (grøn, rød)
- Stilling: A) A) 1. Januar 2014, b
- Forsyning: Forsyning
- Farve (kabinet): Grå (RAL 7042).
- Indkoblingsstrøm: < 2,2 A (Δt = 1 ms ved US)
- Driftspændingsvisning: 1 x LED (grøn)
- Nominel strøm jævnstrøm spænding US: 24 V DC -20 % / +20 % (ekstern sikring, typisk 4 A)
- Dimensioneringsstrøm IS: type. 60 mA
- Antal tilslutninger: 1
- Nominel driftsart: 100 % ED
- Nominel stødspænding / isolering: Basisisolering 4 kV
- Filtertid: typ. 5 ms (til A1 ved spændingsdyk ved US)
- Beskyttelsesklasse for indbygning min.: IP54
- Maks. tilladt Luftfugtighed (opbevaring/transport): 95 % (ingen dug)
- Overførselshastighed 12 Mbit/s.
- Fejlvisning 2 x LED (rød)
- Effektforbrug på US: typ. 1,44 W.
- Interfaces: Bæreskinne-TBUS til tilslutning til mastermodulet, medfølger
- Data: Serviceinterface: Data: Serviceinterface
- Ledningslængde maks. 3 m
- Data: Netværksinterface: Data: Netværksinterface
- Kommunikationsstandard: IEC 61158, RS-485 2-trådet
- Produkttype
Datainterface
- Interface
USB 2.0 Hi-Speed
- Driftsspænding
24 V/DC
- H
112.58 mm
- L
114.75 mm
- Bredde
22.61 mm
IP20
- Dim.
(L x B x H) 114.75 x 22.61 x 112.58 mm
- Tilslutning
Skruetilslutning
- Display
Ja
- Produc.-delnr.
1105099
- Type
PSR-M-GW-PB-SC
- Montage
Bæreskinnemontering
- Maks. omgivelsestemperatur
55 °C
- Min. omgivelsestemperatur
-10 °C
- D
114.75 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3564191 Phoenix Contact PSR-M-GW-PB-SC 1105099 Datainterface 24 V/DC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3564191 Phoenix Contact PSR-M-GW-PB-SC 1105099 Datainterface 24 V/DC
Beskrivelse
Gateway til tilslutning af et PSR-M-basismodul til en overordnet styring, PROFIBUS DP, TBUS-interface, skrueklemme, der kan stikkes på, TBUS-forbinder medfølger
