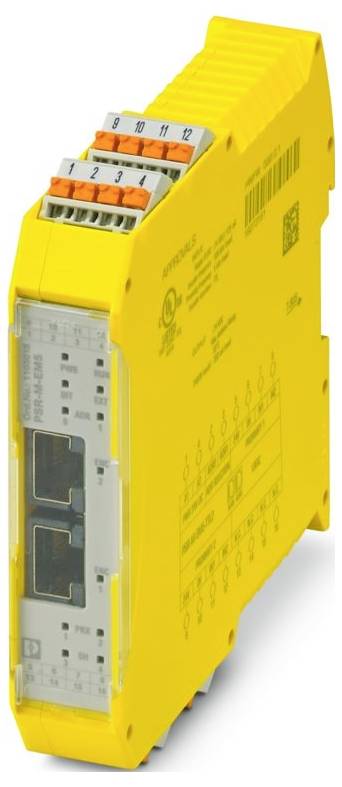

Phoenix Contact PSR-M-EM5-TTL2-PI 1105015 Udvidelsesmodul 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 2,5 mm²
- Ledertværsnit AWG: 24... 14
- Bredde: 22,61 mm
- Højde: 107,74 mm
- Dybde: 113,6 mm
- Materiale kabinet: Polyamid PA uforstærket
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (under drift): -10 °C ... 55 °C (vær opmærksom på derating)
- Omgivende temperatur (opbevaring/transport): -20 °C... 85 °C
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: III
- Tilsmudsningsgrad: 2
- Vibration (drift): 10 Hz ... 150 Hz, 2g
- Afisoleringslængde: 10 mm
- Monteringsposition: Lodret eller vandret
- Maksimal tabseffekt ved nominel betingelse: 3,42 W (UB = 28,8 V, IN1 = IN2 = 50 mA, 2 encodere)
- Beskyttelsesklasse: III
- CE: CE
- Tilslutningsteknik: Tilslutningsteknik
- Bemærk til anvendelse: Kun til industriel anvendelse
- Strømforbrug: type. 30 mA (5 V forsyningstilslutning);type. 42 mA (spor ved US)
- Ledningstilslutning: Ledningstilslutning
- Monteringsbemærkning: Vær opmærksom på derating
- Indsatshøjde: ≤ 2000 m (over NN)
- Maks. tilladt Luftfugtighed (drift): 95 % (ingen dug)
- Stød: 10 g for Δt = 16 ms (permanent chok, 1000 chok pr. rumretning)
- Beskyttelseskobling: Dæmperdiode
- Statusvisning: 1 x LED (grøn), 2 x LED (orange);6 x LED (gul)
- Stilling: A) A) 1. Januar 2014, b
- Anvendelse: Hastighedsovervågning;stilstandsovervågning;omdrejningsretningsovervågning
- Forsyning: Forsyning
- Farve (kabinet): Gul (RAL 1018).
- Indkoblingsstrøm: 20 A (Δt = 500 µs for US)
- Driftspændingsvisning: 1 x LED (grøn)
- Nominel strøm jævnstrøm spænding US: 24 V DC -20 % / +20 % (ekstern sikring, typisk 1 A)
- Dimensioneringsstrøm IS: type. 50 mA
- Tider: Tider
- Nominel driftsart: 100 % ED
- Nominel impulsspænding / isolering: Basisisolering 4 kV mellem 24 V forsyning og i/O til kabinettet
- Filtertid: typ. 20 ms (til A1 ved spændingsdyk ved US)
- Performance Level (PL): e.
- Safety Integrity Level (SIL): 3
- Sikkerhedstekniske data: EN IEC 62061: Sikkerhedstekniske data: EN IEC 62061
- Beskyttelsesklasse for indbygning min.: IP54
- Maks. tilladt Luftfugtighed (opbevaring/transport): 95 % (ingen dug)
- Betegnelse indgang: Encoderindgange
- Beskrivelse af indgangen: TTL
- Antal indgange: 2
- Fejlvisning 2 x LED (rød)
- Nøjagtighed: 5 % (baseret på den parametriske grænseværdi)
- Indgangsspændingsområde "0"-signal: 0 V DC ... 5 V DC (NPN);16 V DC ... 28,8 V DC (PNP)
- Indgangsspændingsområde "1"-signal: 16 V DC ... 28,8 V DC (NPN);0 V DC ... 5 V DC (PNP)
- kan stikkes i: ja
- Aktivering: 1- og 2-kanals
- Effektforbrug på US: typ. 1,2 W.
- Sikkerhedstekniske data: IEC 61508 - High-Demand: Sikkerhedstekniske data: IEC 61508 - High-Demand
- Genstartsvarighed: Min. 5 s (boot-tid);maks. 10 sek. (boot-tid)
- Indgangsstrømområde "0" -signal < : 2 mA (NPN)
- Grænsefrekvens: Maks. 500 kHz
- Maks. Tilladt samlet ledningsmodstand: 150 Ω
- Kortslutningsbeskyttelse: nej
- Reaktionstid: Se brugermanual
- Interfaces: Bæreskinne-TBUS til tilslutning til mastermodulet, medfølger;encoder;nærhedsafbryder
- Nominelt udgangsspændingsområde 16,7 V DC ... 26,3 V DC (US - 2,5 V)
- Mål: Måling
- Impulsfrekvens: 55 %... 95 %
- Impulsbredde: Min. 20 µs
- Indgangsimpedans 120 Ω (pr. spor)
- TTL signalform / signalniveau: 2,5 V... 5 V (tastgrad spor A, B: 50 % ±15 %, faseforskydning spor A, B: 90° ±40°, forsyning: 5 V ±0,1 V )
- Digital: Nærmskontaktforsyning (24V/0V): Digital: Nærmekontaktforsyning (24V/0V)
- Sikkerhedstekniske data: EN ISO 13849-1: Sikkerhedstekniske data: EN ISO 13849-1
- Produkttype
Udvidelsesmodul
- Antal digitale indgange max.
2
- Antal indgange max.
4
- Driftsspænding
24 V/DC
- H
107.74 mm
- L
113.6 mm
- Bredde
22.61 mm
IP20
- Dim.
(L x B x H) 113.6 x 22.61 x 107.74 mm
- Tilslutning
Push-in-tilslutning
- Produc.-delnr.
1105015
- Type
PSR-M-EM5-TTL2-PI
- Montage
Bæreskinnemontering
- Maks. omgivelsestemperatur
55 °C
- Min. omgivelsestemperatur
-10 °C
- D
113.6 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3564094 Phoenix Contact PSR-M-EM5-TTL2-PI 1105015 Udvidelsesmodul 24 V/DC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3564094 Phoenix Contact PSR-M-EM5-TTL2-PI 1105015 Udvidelsesmodul 24 V/DC
Beskrivelse
Sikkert udvidelsesmodul til overvågning af stilstand, omdrejningstal, omdrejningsretning, overvågning af 2 akser, NPN/PNP-nærhedsafbryder, 2x TTL-encoder, med spændingsovervågning, Cat . 4/PL e, SIL 3, indstikbar push-in-klemme, TBUS-forbinder medfølger
