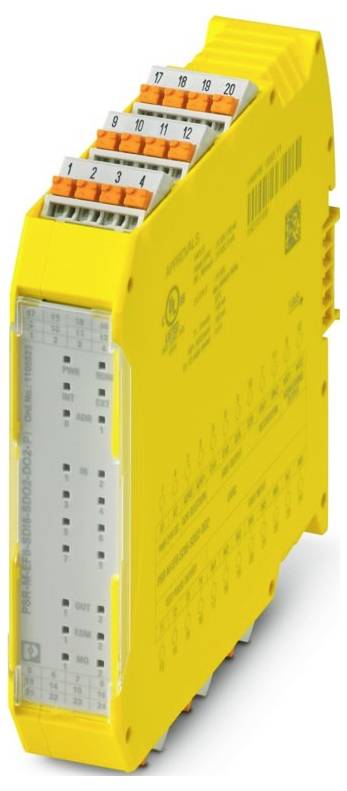

Phoenix Contact PSR-M-EF8-SDI8-SDO2-DO2-PI 1105523 Udvidelsesmodul 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 2,5 mm²
- Ledertværsnit AWG: 24... 14
- Bredde: 22,61 mm
- Højde: 107,74 mm
- Dybde: 113,6 mm
- Materiale kabinet: Polyamid PA uforstærket
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (under drift): -10 °C ... 55 °C (vær opmærksom på derating)
- Omgivende temperatur (opbevaring/transport): -20 °C... 85 °C
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: II
- Tilsmudsningsgrad: 2
- Vibration (drift): 10 Hz ... 150 Hz, 2g
- Afisoleringslængde: 10 mm
- Monteringsposition: Lodret eller vandret
- Maksimal tabseffekt ved nominel betingelse: 5,88 W (ved maks. tilladt belastning)
- Beskyttelsesklasse: III
- CE: CE
- Tilslutningsteknik: Tilslutningsteknik
- Bemærk til anvendelse: Kun til industriel anvendelse
- Ledningslængde: Maks. 100 m (pr. udgang)
- Strømforbrug: type. 10 mA (norm. Ved US);maks. 13 mA (ved styrespænding 28,8 V DC)
- Nominel udgangsspænding: 24 V DC (forsyning via A1)
- Ledningstilslutning: Ledningstilslutning
- Skiftefrekvens: Maks. 1/4 x tcyklus [Hz]
- Monteringsbemærkning: Vær opmærksom på derating
- Indsatshøjde: ≤ 2000 m (over NN)
- Maks. tilladt Luftfugtighed (drift): 95 % (ingen dug)
- Stød: 10 g for Δt = 16 ms (permanent chok, 1000 chok pr. rumretning)
- Spænding 24 V DC (via A1)
- Sikkerhedskobling: Seriel polvendingsbeskyttelse
- Statusvisning: 1 x LED (grøn), 2 x LED (orange);12 x LED (gul);2 x LED (grøn, rød)
- Udgangsspændingsområde 18,2 V DC ... 27,8 V DC (US - 1 V)
- Stilling: A) A) 1. Januar 2014, b
- Anvendelse: Nødstop;lysgitter;beskyttelsesdør;sikker frakobling
- Forsyning: Forsyning
- Farve (kabinet): Gul (RAL 1018).
- Indkoblingsstrøm: Maks. 750 mA ( Δt og 1 s)
- Beskrivelse af udgangen: PNP, IEC 61131-2 type 0,5
- Maks. indkoblingsstrøm: 1,1 A (Δt = 3 s ved US)
- Driftspændingsvisning: 1 x LED (grøn)
- Kontinuerlig grænsestrøm: 100 mA (pr. kanal);400 mA (samlet strøm til alle udgange)
- Lækstrøm: Højst 100 µA
- Nominel strøm jævnstrøm spænding US: 24 V DC -20 % / +20 % (ekstern sikring, typisk 8 A)
- Dimensioneringsstrøm IS: type. 40 mA (udgange inaktive);type. 55 mA (udgange aktive, uden belastning)
- Sikkerhedsdata: Sikkerhedsdata
- Tider: Tider
- Nominel driftsart: 100 % ED
- Nominel impulsspænding / isolering: Basisisolering 4 kV mellem 24 V forsyning og i/O til kabinettet
- Filtertid: 250 ms ±2 ms (testpulsrate > 500 ms)
- Antal udgange: 4
- Sikkerhedstekniske data: EN ISO 13849: Sikkerhedstekniske data: EN ISO 13849
- Performance Level (PL): e (2-kanals bestykning);d (1-kanals bestykning)
- Safety Integrity Level (SIL): 3 (2-kanals bestykning);2 (1-kanals bestykning)
- Sikkerhedstekniske data: EN IEC 62061: Sikkerhedstekniske data: EN IEC 62061
- Beskyttelsesklasse for indbygning min.: IP54
- Maks. tilladt Luftfugtighed (opbevaring/transport): 95 % (ingen dug)
- Beskrivelse af modtagelsen: IEC 61131-2 type 3
- Antal indgange: 2
- Fejlvisning 2 x LED (rød)
- Indgangsspændingsområde "0"-signal: 0 V DC ... 5 V DC
- Indgangsspændingsområde "1"-signal: 11 V DC ... 28,8 V DC
- Maks. Kapacitiv belastning: Maks. 470 nF
- kan stikkes i: ja
- Aktivering: 1- og 2-kanals
- Effektforbrug på US: typ. 0,96 W (udgange inaktive)
- Stopkategori: 0
- Genstartsvarighed: Min. 5 s (boot-tid);maks. 10 sek. (boot-tid)
- Indgangsstrømområde "0" -signal < : 1 mA
- Maks. Tilladt samlet ledningsmodstand: 1,2 kΩ (indgangs- og reset-kreds ved US)
- Ohmsk belastning: Min. 180 Ω (vær opmærksom på grænsestrøm)
- Kortslutningsbeskyttelse: Ja (selvbegrænsning ved 1,1 A)
- Afladningsomskiftning: Nej
- Reaktionstid: Se brugermanual
- Interfaces: Bæreskinne-TBUS til tilslutning til mastermodulet, medfølger
- DIGITAL IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8: DIGITAL: IN1, IN2, IN3 IN4, IN5, IN6, IN7, IN8
- Maks. Induktiv belastning: Maks. 2,4 mH
- Nominelt udgangsspændingsområde 18 V DC ... 27,6 V DC (US - 1,2 V)
- Udgangsspænding i slukket tilstand: Maks. 0,1 V.
- Testpuls: ≤ 220 µs (prøvepulsbredde);pulsrate = 8 x tcyklus [ms]
- TAKT: T1, T2, T3, T4: TAKT: T1, T2, T3, T4
- Sikkerhedstekniske data: IEC 61508 - High-Demand ved 2-kanals bestykning: Sikkerhedstekniske data: IEC 61508 - High-Demand ved 2-kanals bestykning
- Sikkerhedstekniske data: IEC 61508 - High-Demand ved 1-kanals bestykning: Sikkerhedstekniske data: IEC 61508 - High-Demand ved 1-kanals bestykning
- Digital: Reset-indgange (FBK1, FBK2): Digital: Reset-indgange (FBK1, FBK2)
- DIGITAL: O1A, O1B, O2A, O2B: DIGITAL: O1A, O1B, O2A, O2B
- Indberetning: MO1, MO2: Indberettes: MO1, MO2
- Produkttype
Udvidelsesmodul
- Antal digitale indgange max.
10
- Antal indgange max.
10
- Antal udgange max.
10
- Driftsspænding
24 V/DC
- H
107.74 mm
- L
113.6 mm
- Bredde
22.61 mm
IP20
- Dim.
(L x B x H) 113.6 x 22.61 x 107.74 mm
- Tilslutning
Push-in-tilslutning
- Produc.-delnr.
1105523
- Type
PSR-M-EF8-SDI8-SDO2-DO2-PI
- Montage
Bæreskinnemontering
- Maks. omgivelsestemperatur
55 °C
- Min. omgivelsestemperatur
-10 °C
- D
113.6 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3564125 Phoenix Contact PSR-M-EF8-SDI8-SDO2-DO2-PI 1105523 Udvidelsesmodul 24 V/DC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3564125 Phoenix Contact PSR-M-EF8-SDI8-SDO2-DO2-PI 1105523 Udvidelsesmodul 24 V/DC
Beskrivelse
Sikkert udvidelsesmodul med 8 sikre ind- og 2 sikre udgange, 2 reset-indgange , 2 meldeudgange, 4 taktudgange, TBUS-interface, op til SIL 3, Cat 4/PL e, indstikbare push-in-klemme, TBUS-forbinder medfølger
