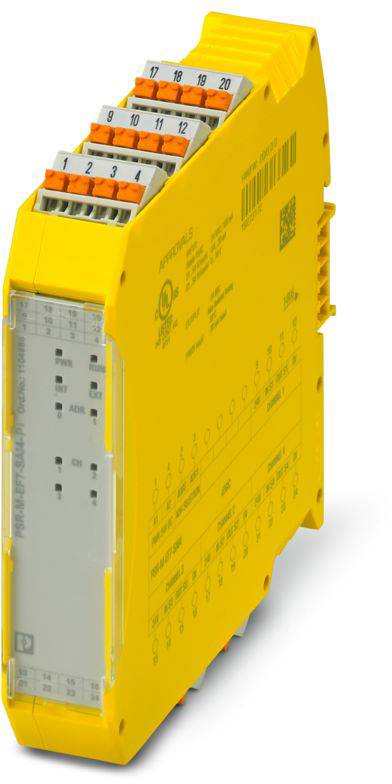

Phoenix Contact PSR-M-EF7-SAI4-PI 1104986 Udvidelsesmodul 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 2,5 mm²
- Ledertværsnit AWG: 24... 14
- Bredde: 22,61 mm
- Højde: 107,74 mm
- Dybde: 113,6 mm
- Materiale kabinet: Polyamid PA uforstærket
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (under drift): -10 °C ... 55 °C (vær opmærksom på derating)
- Omgivende temperatur (opbevaring/transport): -20 °C... 85 °C
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: II
- Tilsmudsningsgrad: 2
- Vibration (drift): 10 Hz ... 150 Hz, 2g
- Afisoleringslængde: 10 mm
- Monteringsposition: Lodret eller vandret
- Maksimal tabseffekt ved nominel betingelse: 2,76 W (ved maks. tilladt belastning)
- Beskyttelsesklasse: III
- Frekvens: 12 Hz (maks. anbefalet sensorsignalfrekvens, som strømindgang);2 Hz (maks. anbefalet sensorsignalfrekvens, som spændingsindgang)
- CE: CE
- Tilslutningsteknik: Tilslutningsteknik
- Bemærk til anvendelse: Kun til industriel anvendelse
- Kortslutningssikker: Ja
- Ledningstilslutning: Ledningstilslutning
- Analog: Analog
- Strøm: Maks. 30 mA (sensorstrømsoptagelse pr. kanal)
- Monteringsbemærkning: Vær opmærksom på derating
- Indsatshøjde: ≤ 2000 m (over NN)
- Maks. tilladt Luftfugtighed (drift): 95 % (ingen dug)
- Stød: 10 g for Δt = 16 ms (permanent chok, 1000 chok pr. rumretning)
- Bestykning af beskyttelsesbestykning: Overbelastningssikring ved hjælp af en belastningssikring på kun 38 mA
- Statusvisning: 4 x LED (gul, rød)
- Stilling: A) A) 1. Januar 2014, b
- Anvendelse: Analog I
- Forsyning: Forsyning
- Farve (kabinet): Gul (RAL 1018).
- Indkoblingsstrøm: Maks. 14 A (Δt = 1 ms ved US)
- Driftspændingsvisning: 1 x LED (grøn)
- Nominel strøm jævnstrøm spænding US: 24 V DC -20 % / +20 % (ekstern sikring, typisk 6 A)
- Dimensioneringsstrøm IS: type. 82 mA (uden sensorforsyning);type. 212 mA (med sensorforsyning)
- Sikkerhedsdata: Sikkerhedsdata
- Tider: Tider
- Nominel driftsart: 100 % ED
- Målerstødspænding / isolering: Basisisolering 4 kV mellem alle strømstier og kabinetter;galvanisk adskillelse, 0,5 kV funktionsisolering mellem logik og analog indgange og de analoge indgange med hinanden
- Filtertid: typ. 5 ms (ved spændingsdyk i US)
- Sikkerhedstekniske data: EN ISO 13849: Sikkerhedstekniske data: EN ISO 13849
- Performance Level (PL): e (2-kanals bestykning);d (1-kanals bestykning)
- Safety Integrity Level (SIL): 3 (2-kanals bestykning);2 (1-kanals bestykning)
- Sikkerhedstekniske data: EN IEC 62061: Sikkerhedstekniske data: EN IEC 62061
- Beskyttelsesklasse for indbygning min.: IP54
- Maks. tilladt Luftfugtighed (opbevaring/transport): 95 % (ingen dug)
- NAVN PÅ DEN ELLER DE BEMYNDIGEDE ORGANER
- Indgangsmodstand strømindgang 290 Ω ±25 % (inkl. intern beskyttelseskredsløb)
- Maks. Tilladt strøm: Maks. 35 mA (som strømindgang)
- Grænsefrekvens (3 dB): 160 Hz (RC-lavpas,1. Orden, som strømindgang);4 Hz (RC-lavpas, som spændingsindgang)
- Indgangssignal strøm: 0 mA... 25 mA (måleområde);0 mA... 20 mA (konfigurerbart måleområde med diagnosticeringsområde 20,1 mA ... 23 mA);4 mA... 20 mA (konfigurerbart måleområde med diagnosticeringsområde 20,1 mA ... 23 mA (øvre grænse), 2,5 mA... 3,8 mA (nedre grænse)
- Beskrivelse af indgangen: Sikkerhedsrelaterede analoge indgange, der kan konfigureres som strøm- eller spændingsindgange, potentialadskilt
- Antal indgange: 4
- Indgangssignal spænding 0 V... 12 V (måleområde);0 V ... 10 V (konfigurerbart måleområde med diagnoseområde 10,05 V ... 11,5 V (øvre grænse), 0,1 V (nedre grænse)
- Nøjagtighed: Typ. ± 2 % (som strømindgang, relativ til slutværdi for måleområdet);maks. ± 2,5 % (som strømindgang);type. ± 1 % (som spændingsindgang, relativ til slutværdi for måleområdet);maks. ± 1,5 % (som spændingsindgang)
- Forsyningsspænding 24 V DC ±3 %
- kan stikkes i: ja
- Aktivering: 1- og 2-kanals
- Effektforbrug på US: typ. 1,96 W (uden sensorforsyning);type. 5,08 W (med sensorforsyning)
- Stopkategori: 0
- Genstartsvarighed: Min. 5 s (boot-tid);maks. 10 sek. (boot-tid)
- Reaktionstid: Se brugermanual
- Interfaces: Bæreskinne-TBUS til tilslutning til mastermodulet, medfølger
- Sikkerhedstekniske data: IEC 61508 - High-Demand ved 2-kanals bestykning: Sikkerhedstekniske data: IEC 61508 - High-Demand ved 2-kanals bestykning
- Sikkerhedstekniske data: IEC 61508 - High-Demand ved 1-kanals bestykning: Sikkerhedstekniske data: IEC 61508 - High-Demand ved 1-kanals bestykning
- Indgangsmodstand spændingsindgang 185 kΩ ±25 %
- Henvisning til tilslutningsteknik: Afskærmet
- Afsøgningshastighed 2,5/5/10/16,6/20/50/60/100/200/400/800/1000/2000/4000 Hz
- Tilladt spænding: Maks. 24 V (som strømindgang);maks. 14 V (som spændingsindgang)
- Opløsning A/D-konverter 16 bit
- Opløsning (strøm): 381 NA
- Opløsning (spænding): 152 µV
- Temperaturkoefficient: type. ± 0,07 %/K;maks. ± 0,07 %/K.
- Tilladt ledningslængde: Maks. 100 m (pr. indgang)
- SENSORFORSYNING: OUT S1/0V ... OUT S4/0V: SENSORFORSYNING: OUT S1/0V ... OUT S4/0V
- Beskrivelse: Sensorforsyningsspænding pr. analog indgang
- Produkttype
Udvidelsesmodul
- Antal analoge indgange max.
4
- Antal indgange max.
4
- Driftsspænding
24 V/DC
- H
107.74 mm
- L
113.6 mm
- Bredde
22.61 mm
IP20
- Dim.
(L x B x H) 113.6 x 22.61 x 107.74 mm
- Tilslutning
Push-in-tilslutning
- Produc.-delnr.
1104986
- Type
PSR-M-EF7-SAI4-PI
- Montage
Bæreskinnemontering
- Maks. omgivelsestemperatur
55 °C
- Min. omgivelsestemperatur
-10 °C
- D
113.6 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3564045 Phoenix Contact PSR-M-EF7-SAI4-PI 1104986 Udvidelsesmodul 24 V/DC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3564045 Phoenix Contact PSR-M-EF7-SAI4-PI 1104986 Udvidelsesmodul 24 V/DC
Beskrivelse
Sikkert udvidelsesmodul med 4 sikre analoge indgange, 0 V ... 10 V, 0 mA eller 4 mA ... 20 mA, TBUS-interface, op til Cat . 4/PL e , SIL 3, indstikbare push-in-klemme, TBUS-forbinder medfølger
