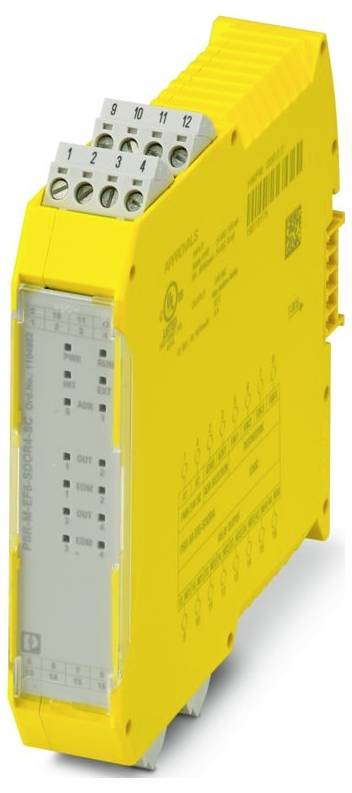

Phoenix Contact PSR-M-EF6-SDOR4-SC 1104982 Udvidelsesmodul 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Tilslutningsmåde: Skruetilslutning.
- Skruegevind M3
- Tilspændingsmoment: 0,5 Nm... 0,6 Nm
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 2,5 mm²
- Ledertværsnit AWG: 24... 12
- Bredde: 22,61 mm
- Højde: 112,58 mm
- Dybde: 113,6 mm
- Materiale kabinet: Polyamid PA uforstærket
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (under drift): -10 °C ... 55 °C (vær opmærksom på derating)
- Omgivende temperatur (opbevaring/transport): -20 °C... 85 °C
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: II
- Tilsmudsningsgrad: 2
- Vibration (drift): 10 Hz ... 150 Hz, amplitude 0,15 mm, 2g
- Afisoleringslængde: 7 mm
- Monteringsposition: Lodret eller vandret
- Maksimal tabseffekt ved nominel betingelse: 7,07 W.
- Beskyttelsesklasse: III
- CE: CE
- Tilslutningsteknik: Tilslutningsteknik
- Bemærk til anvendelse: Kun til industriel anvendelse
- Ledningslængde: Maks. 100 m (pr. indgang)
- Strømforbrug: type. 10 mA (norm. Ved US);maks. 13 mA (ved styrespænding 28,8 V DC)
- Ledningstilslutning: Ledningstilslutning
- Skiftefrekvens 0,5 Hz
- Monteringsbemærkning: Vær opmærksom på derating
- Indsatshøjde: ≤ 2000 m (over NN)
- Maks. tilladt Luftfugtighed (drift): 95 % (ingen dug)
- Stød: 10 g for Δt = 16 ms (permanent chok, 1000 chok pr. rumretning)
- Sikkerhedskobling: Seriel polvendingsbeskyttelse
- Statusvisning: 4 x LED (gul);4 x LED (grøn, rød);1 x LED (grøn), 2 x LED (orange)
- Koblingsspænding: Min. 10 V AC/DC;MAKS. 250 V AC/DC (se belastningskurve)
- Stilling: A) A) 1. Januar 2014, b
- Anvendelse: Sikker frakobling
- Forsyning: Forsyning
- Farve (kabinet): Gul (RAL 1018).
- Indkoblingsstrøm: Min. 20 mA;maks. 6 A
- Beskrivelse af udgangssituationen: Sikkerhedsstyrede kontakter
- Driftspændingsvisning: 1 x LED (grøn)
- Kontaktudførelse: 4 sikre udgange
- Kontinuerlig grænsestrøm: 4 A (tag højde for derating)
- Nominel strøm jævnstrøm spænding US: 24 V DC -20 % / +20 % (ekstern sikring, typisk 4 A)
- Dimensioneringsstrøm IS: type. 120 mA
- Sikkerhedsdata: Sikkerhedsdata
- Mekanisk levetid: 40 x 106 koblingscyklusser
- KOBLINGSEVNE: 3 A (250 V (AC15));2 A (24 V (DC13)
- Udgangssikring 4 A GL/gG
- Tider: Tider
- Nominel driftsart: 100 % ED
- Nominel stødspænding / isolering: Basisisolering 4 kV mellem alle strømstier og kabinetter
- Filtertid: 250 ms ±2 ms (testpulsrate > 500 ms)
- Antal udgange: 4 (1 NO pr. udgang)
- Effekt: Min. 200 mW
- Firkant. Totalstrøm: 64 A2 (ved 4 x 1-kanals, tag højde for derating);32 A2 (ved 2 x 2-kanals, tag højde for derating)
- Sikkerhedstekniske data: EN ISO 13849: Sikkerhedstekniske data: EN ISO 13849
- Performance Level (PL): e (2-kanals bestykning);c (1-kanals bestykning)
- Safety Integrity Level (SIL): 3 (2-kanals bestykning);1 (1-kanals bestykning)
- Sikkerhedstekniske data: EN IEC 62061: Sikkerhedstekniske data: EN IEC 62061
- Beskyttelsesklasse for indbygning min.: IP54
- Maks. tilladt Luftfugtighed (opbevaring/transport): 95 % (ingen dug)
- Beskrivelse af modtagelsen: IEC 61131-2 type 2
- Antal indgange: 4
- Fejlvisning 2 x LED (rød)
- Indgangsspændingsområde "0"-signal: 0 V DC ... 5 V DC
- Indgangsspændingsområde "1"-signal: 11 V DC ... 28,8 V DC
- kan stikkes i: ja
- Aktivering: 1- og 2-kanals
- Effektforbrug på US: typ. 2,88 W.
- Stopkategori: 0
- Genstartsvarighed: Min. 5 s (boot-tid);maks. 10 sek. (boot-tid)
- Indgangsstrømområde "0" -signal < : 1 mA
- Maks. Tilladt samlet ledningsmodstand: 1,2 kΩ (indgangs- og reset-kreds ved US)
- Reaktionstid: Se brugermanual
- Interfaces: Bæreskinne-TBUS til tilslutning til mastermodulet, medfølger
- Sikkerhedstekniske data: IEC 61508 - High-Demand ved 2-kanals bestykning: Sikkerhedstekniske data: IEC 61508 - High-Demand ved 2-kanals bestykning
- Sikkerhedstekniske data: IEC 61508 - High-Demand ved 1-kanals bestykning: Sikkerhedstekniske data: IEC 61508 - High-Demand ved 1-kanals bestykning
- Digital: Reset-indgange (FBK1, FBK2, FBK3, FBK4): Digital: Reset-indgange (FBK1, FBK2, FBK3, FBK4)
- RELÆ: FRIGABESTRØMFADE (13_NO1/14_ NO2, 23_NO2/24_NO2, 33_NO3/34_NO3, 43_NO4/44_NO4): RELÆ: FRIGIVELSESTROMPET (13_ NO2/14_NO2, 23_NO2/24_NO2, 33_NO3/34_NO3, 43_NO4/44_NO4)
- Produkttype
Udvidelsesmodul
- Antal digitale indgange max.
4
- Antal indgange max.
4
- Antal udgange max.
4
- Antal relæ-udgange max.
4
- Driftsspænding
24 V/DC
- H
112.58 mm
- L
113.6 mm
- Bredde
22.61 mm
IP20
- Dim.
(L x B x H) 113.6 x 22.61 x 112.58 mm
- Tilslutning
Skruetilslutning
- Produc.-delnr.
1104982
- Type
PSR-M-EF6-SDOR4-SC
- Montage
Bæreskinnemontering
- Maks. omgivelsestemperatur
55 °C
- Min. omgivelsestemperatur
-10 °C
- D
113.6 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3564013 Phoenix Contact PSR-M-EF6-SDOR4-SC 1104982 Udvidelsesmodul 24 V/DC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3564013 Phoenix Contact PSR-M-EF6-SDOR4-SC 1104982 Udvidelsesmodul 24 V/DC
Beskrivelse
Sikkert udvidelsesmodul med 4 sikre relæudgange, 4 reset-indgange, TBUS-interface, op til SIL 3, Cat . Cat. 4/PL e, skrueklemme, der kan stikkes på, TBUS-forbinder medfølger
