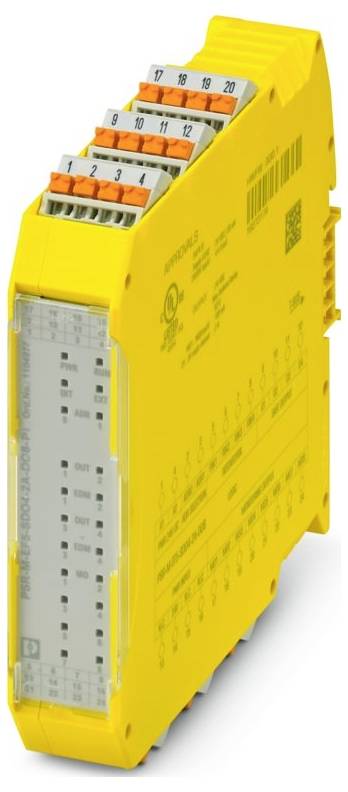

Phoenix Contact PSR-M-EF5-SDO4-2A-DO8-PI 1104977 Udvidelsesmodul 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 2,5 mm²
- Ledertværsnit AWG: 24... 14
- Bredde: 22,61 mm
- Højde: 107,74 mm
- Dybde: 113,6 mm
- Materiale kabinet: Polyamid PA uforstærket
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (under drift): -10 °C ... 55 °C (vær opmærksom på derating)
- Omgivende temperatur (opbevaring/transport): -20 °C... 85 °C
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: II
- Tilsmudsningsgrad: 2
- Vibration (drift): 10 Hz ... 150 Hz, 2g
- Afisoleringslængde: 10 mm
- Monteringsposition: Lodret eller vandret
- Maksimal tabseffekt ved nominel betingelse: 8,05 W (ved maks. tilladt belastning)
- Beskyttelsesklasse: III
- CE: CE
- Tilslutningsteknik: Tilslutningsteknik
- Bemærk til anvendelse: Kun til industriel anvendelse
- Ledningslængde: Maks. 100 m (pr. udgang)
- Strømforbrug: type. 10 mA (norm. Ved US);maks. 13 mA (ved styrespænding 28,8 V DC)
- Nominel udgangsspænding: 24 V DC (forsyning via A1)
- Ledningstilslutning: Ledningstilslutning
- Skiftefrekvens: Maks. 1/4 x tcyklus [Hz]
- Monteringsbemærkning: Vær opmærksom på derating
- Indsatshøjde: ≤ 2000 m (over NN)
- Maks. tilladt Luftfugtighed (drift): 95 % (ingen dug)
- Stød: 10 g for Δt = 16 ms (permanent chok, 1000 chok pr. rumretning)
- Spænding 24 V DC (via 24 V)
- Beskyttelseskobling: Antiparallel polingsbeskyttelse
- Statusvisning: 12 x LED (gul);4 x LED (grøn, gul, rød);1 x LED (grøn), 2 x LED (orange)
- Udgangsspændingsområde 18,2 V DC ... 27,8 V DC (US - 1 V)
- Alias: 24 V/A2
- Anvendelse: Sikker frakobling
- Forsyning: Forsyning
- Farve (kabinet): Gul (RAL 1018).
- Indkoblingsstrøm: Maks. 2,5 A ( Δt og 1 ms)
- Beskrivelse af udgangen: PNP, IEC 61131-2 type 0,1;ikke rettet mod sikkerhed;referencemasse A2
- Maks. indkoblingsstrøm: 1,1 A (Δt = 3 s ved US)
- Driftspændingsvisning: 1 x LED (grøn)
- Kontinuerlig grænsestrøm: 100 mA (pr. kanal);0,8 A (totalstrøm for alle digitale meldeudgange)
- Lækstrøm: Højst 100 µA
- Nominel strøm jævnstrøm spænding US: 24 V DC -20 % / +20 % (ekstern sikring, typisk 5 A)
- Dimensioneringsstrøm IS: < 0,5 mA (udgange inaktive);maks. 20 mA (udgange aktive, uden belastning)
- Sikkerhedsdata: Sikkerhedsdata
- Tider: Tider
- Nominel driftsart: 100 % ED
- Nominel impulsspænding / isolering: Basisisolering 4 kV mellem 24 V forsyning og i/O til kabinettet
- Filtertid: 250 ms ±2 ms (testpulsrate > 500 ms)
- Antal udgange: 8
- Sikkerhedstekniske data: EN ISO 13849: Sikkerhedstekniske data: EN ISO 13849
- Performance Level (PL): e (2-kanals bestykning);d (1-kanals bestykning)
- Safety Integrity Level (SIL): 3 (2-kanals bestykning);2 (1-kanals bestykning)
- Sikkerhedstekniske data: EN IEC 62061: Sikkerhedstekniske data: EN IEC 62061
- Beskyttelsesklasse for indbygning min.: IP54
- Maks. tilladt Luftfugtighed (opbevaring/transport): 95 % (ingen dug)
- Beskrivelse af modtagelsen: IEC 61131-2 type 3
- Antal indgange: 4
- Fejlvisning 2 x LED (rød)
- Indgangsspændingsområde "0"-signal: 0 V DC ... 5 V DC
- Indgangsspændingsområde "1"-signal: 11 V DC ... 28,8 V DC
- Maks. Kapacitiv belastning: Maks. 820 nF
- kan stikkes i: ja
- Aktivering: 1- og 2-kanals
- Effektforbrug på US: < 12 mW (udgange inaktive);maks. 0,48 W (udgange aktive, uden belastning)
- Stopkategori: 0
- Genstartsvarighed: Min. 5 s (boot-tid);maks. 10 sek. (boot-tid)
- Indgangsstrømområde "0" -signal < : 1 mA
- Maks. Tilladt samlet ledningsmodstand: 1,2 kΩ (indgangs- og reset-kreds ved US)
- Ohmsk belastning: Min. 180 Ω (vær opmærksom på grænsestrøm)
- Kortslutningsbeskyttelse: Ja (selvbegrænsning ved 1,1 A)
- Afladningsomskiftning: Nej
- Reaktionstid: Se brugermanual
- Interfaces: Bæreskinne-TBUS til tilslutning til mastermodulet, medfølger
- DIGITAL: O1, O2 , O3, O4: DIGITAL: O1, O2 , O3, O4
- Maks. Induktiv belastning: Maks. 2,4 mH
- Nominelt udgangsspændingsområde 18,6 V DC ... 28,2 V DC (US - 0,6 V)
- Udgangsspænding i slukket tilstand: Maks. 0,1 V.
- Testimpulser: < 120 µs (prøvepulse med lav prøvepulse);≥ 650 ms (pulserende< prøve med lav prøvepulse); 150 µs (pulserende prøve, high-test-pulse);≥ 1,5 s (pulserende prøve, high-test-pulse)
- Sikkerhedstekniske data: IEC 61508 - High-Demand ved 2-kanals bestykning: Sikkerhedstekniske data: IEC 61508 - High-Demand ved 2-kanals bestykning
- Sikkerhedstekniske data: IEC 61508 - High-Demand ved 1-kanals bestykning: Sikkerhedstekniske data: IEC 61508 - High-Demand ved 1-kanals bestykning
- Digital: Reset-indgange (FBK1, FBK2, FBK3, FBK4): Digital: Reset-indgange (FBK1, FBK2, FBK3, FBK4)
- INDBERETTER: MO1, MO2, MO3, MO4, MO5 MO6, MO7, MO8: INDBERETTES: MO1, MO2, MO3 MO4, MO5, MO6, MO7, MO8
- Produkttype
Udvidelsesmodul
- Antal digitale indgange max.
4
- Antal indgange max.
4
- Antal udgange max.
12
- Antal transistor-udgange max.
12
- Driftsspænding
24 V/DC
- H
107.74 mm
- L
113.6 mm
- Bredde
22.61 mm
IP20
- Dim.
(L x B x H) 113.6 x 22.61 x 107.74 mm
- Tilslutning
Push-in-tilslutning
- Produc.-delnr.
1104977
- Type
PSR-M-EF5-SDO4-2A-DO8-PI
- Montage
Bæreskinnemontering
- Maks. omgivelsestemperatur
55 °C
- Min. omgivelsestemperatur
-10 °C
- D
113.6 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3564007 Phoenix Contact PSR-M-EF5-SDO4-2A-DO8-PI 1104977 Udvidelsesmodul 24 V/DC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3564007 Phoenix Contact PSR-M-EF5-SDO4-2A-DO8-PI 1104977 Udvidelsesmodul 24 V/DC
Beskrivelse
Sikkert udvidelsesmodul med 4 sikre udgange (2 A), 4 reset-indgange, 8 meldeudgange, TBUS-interface, op til SIL 3, Cat. 4/PL e, indstikbare push-in-klemme, TBUS-forbinder medfølger
