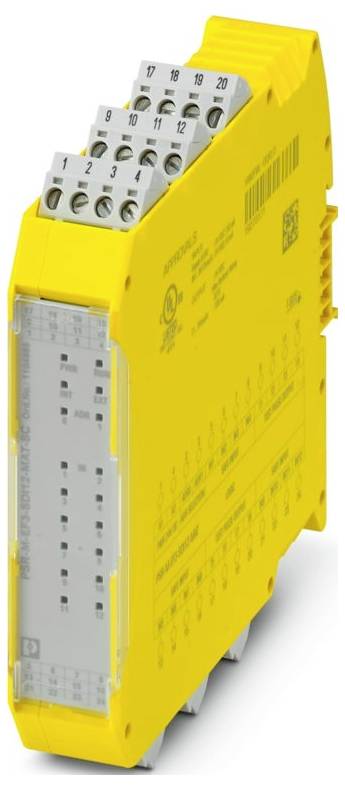

Phoenix Contact PSR-M-EF3-SDI12-MAT-SC 1104885 Udvidelsesmodul 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Tilslutningsmåde: Skruetilslutning.
- Skruegevind M3
- Tilspændingsmoment: 0,5 Nm... 0,6 Nm
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 2,5 mm²
- Ledertværsnit AWG: 24... 12
- Bredde: 22,61 mm
- Højde: 112,58 mm
- Dybde: 113,6 mm
- Materiale kabinet: Polyamid PA uforstærket
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (under drift): -10 °C ... 55 °C (vær opmærksom på derating)
- Omgivende temperatur (opbevaring/transport): -20 °C... 85 °C
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: II
- Tilsmudsningsgrad: 2
- Vibration (drift): 10 Hz ... 150 Hz, 2g
- Afisoleringslængde: 7 mm
- Monteringsposition: Lodret eller vandret
- Maksimal tabseffekt ved nominel betingelse: 4,28 W (ved maks. tilladt belastning)
- Beskyttelsesklasse: III
- CE: CE
- Tilslutningsteknik: Tilslutningsteknik
- Bemærk til anvendelse: Kun til industriel anvendelse
- Ledningslængde: Maks. 100 m (pr. udgang)
- Strømforbrug: type. 7,5 mA (norm. Ved US);maks. 9,5 mA (ved styrespænding 28,8 V DC)
- Ledningstilslutning: Ledningstilslutning
- Monteringsbemærkning: Vær opmærksom på derating
- Indsatshøjde: ≤ 2000 m (over NN)
- Maks. tilladt Luftfugtighed (drift): 95 % (ingen dug)
- Stød: 10 g for Δt = 16 ms (permanent chok, 1000 chok pr. rumretning)
- Spænding 24 V DC (via A1)
- Sikkerhedskobling: Seriel polvendingsbeskyttelse
- Statusvisning: 1 x LED (grøn), 2 x LED (orange);12 x LED (gul)
- Stilling: A) A) 1. Januar 2014, b
- Anvendelse: Nødstop;lysgitter;beskyttelsesdør;trinmåtter;kontaktlister
- Forsyning: Forsyning
- Farve (kabinet): Gul (RAL 1018).
- Indkoblingsstrøm: < 2 A (Δt = 1,5 ms ved US)
- Beskrivelse af udgangen: PNP, IEC 61131-2 type 0,1
- Maks. indkoblingsstrøm: 1,1 A (Δt = 3 s ved US)
- Driftspændingsvisning: 1 x LED (grøn)
- Kontinuerlig grænsestrøm: 100 mA (pr. kanal);800 mA (samlet strøm til alle udgange)
- Lækstrøm: Højst 100 µA
- Nominel strøm jævnstrøm spænding US: 24 V DC -20 % / +20 % (ekstern sikring, typisk 4 A)
- Dimensioneringsstrøm IS: type. 53 mA
- Sikkerhedsdata: Sikkerhedsdata
- Tider: Tider
- Nominel driftsart: 100 % ED
- Nominel impulsspænding / isolering: Basisisolering 4 kV mellem 24 V forsyning og i/O til kabinettet
- Filtertid: Min. 3 ms ±2 ms (indstillelig);maks. 250 ms ±2 ms (indstillelig);testpulsrate ≥ 2 x indstillet filtertid, min. Testpulsfrekvens = 10 ms
- Antal udgange: 8
- Sikkerhedstekniske data: EN ISO 13849: Sikkerhedstekniske data: EN ISO 13849
- Performance Level (PL): e (2-kanals bestykning);d (1-kanals bestykning)
- Safety Integrity Level (SIL): 3 (2-kanals bestykning);2 (1-kanals bestykning)
- Sikkerhedstekniske data: EN IEC 62061: Sikkerhedstekniske data: EN IEC 62061
- Beskyttelsesklasse for indbygning min.: IP54
- Maks. tilladt Luftfugtighed (opbevaring/transport): 95 % (ingen dug)
- Beskrivelse af indgang: Digitale sikkerhedsinput;IEC 61131-2 type 2
- Antal indgange: 12
- Fejlvisning 2 x LED (rød)
- Indgangsspændingsområde "0"-signal: 0 V DC ... 5 V DC
- Indgangsspændingsområde "1"-signal: 11 V DC ... 28,8 V DC
- Maks. Kapacitiv belastning: Maks. 470 nF
- kan stikkes i: ja
- Aktivering: 1- og 2-kanals
- Effektforbrug på US: typ. 1,27 W.
- Stopkategori: 0
- Genstartsvarighed: Min. 5 s (boot-tid);maks. 10 sek. (boot-tid)
- Indgangsstrømområde "0" -signal < : 1 mA
- Maks. Tilladt samlet ledningsmodstand: Maks. 1,2 kΩ (indgangs- og reset-kreds ved US)
- Kortslutningsbeskyttelse: Ja (selvbegrænsning ved 1,1 A)
- Afladningsomskiftning: Ja, intern
- Reaktionstid: Se brugermanual
- Interfaces: Bæreskinne-TBUS til tilslutning til mastermodulet, medfølger
- Maks. Induktiv belastning: Maks. 2,4 mH
- Udgangsspænding i slukket tilstand: Maks. 0,1 V.
- Testpuls: ≤ 200 µs (prøvepulsbredde);pulsrate = 8 x tcyklus [ms]
- Sikkerhedstekniske data: IEC 61508 - High-Demand ved 2-kanals bestykning: Sikkerhedstekniske data: IEC 61508 - High-Demand ved 2-kanals bestykning
- Sikkerhedstekniske data: IEC 61508 - High-Demand ved 1-kanals bestykning: Sikkerhedstekniske data: IEC 61508 - High-Demand ved 1-kanals bestykning
- DIGITAL IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8, IN9, IN10 IN11, IN12: DIGITAL IN1, IN2, IN3, IN4 IN5, IN6, IN7, IN8, IN9 IN10, IN11, IN12
- TAKT: T1, T2, T3, T4, T5, T6, T7, T8: TAKT: T1, T2, T3, T4, T5, T6, T7, T8
- Produkttype
Udvidelsesmodul
- Antal digitale indgange max.
12
- Antal indgange max.
12
- Antal udgange max.
8
- Antal transistor-udgange max.
8
- Driftsspænding
24 V/DC
- H
112.58 mm
- L
113.6 mm
- Bredde
22.61 mm
IP20
- Dim.
(L x B x H) 113.6 x 22.61 x 112.58 mm
- Tilslutning
Skruetilslutning
- Produc.-delnr.
1104885
- Type
PSR-M-EF3-SDI12-MAT-SC
- Montage
Bæreskinnemontering
- Maks. omgivelsestemperatur
55 °C
- Min. omgivelsestemperatur
-10 °C
- D
113.6 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3563946 Phoenix Contact PSR-M-EF3-SDI12-MAT-SC 1104885 Udvidelsesmodul 24 V/DC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3563946 Phoenix Contact PSR-M-EF3-SDI12-MAT-SC 1104885 Udvidelsesmodul 24 V/DC
Beskrivelse
Sikkert udvidelsesmodul med 12 sikre indgange til overvågning af trinmåtter og kontaktlister, TBUS-interface, op til SIL 3, Cat Cat . 4/PL e, indstikbar skrueklemme, TBUS-forbinder medfølger
