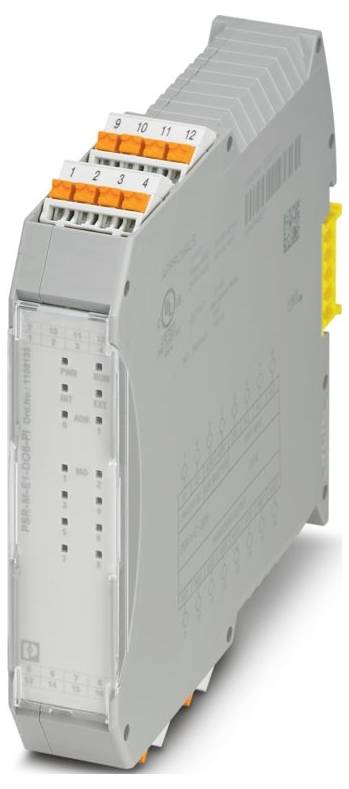

Phoenix Contact PSR-M-E1-DO8-PI 1105133 Udvidelsesmodul 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 2,5 mm²
- Ledertværsnit AWG: 24... 14
- Bredde: 22,61 mm
- Højde: 107,74 mm
- Dybde: 113,6 mm
- Materiale kabinet: Polyamid PA uforstærket
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (under drift): -10 °C ... 55 °C (vær opmærksom på derating)
- Omgivende temperatur (opbevaring/transport): -20 °C... 85 °C
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: II
- Tilsmudsningsgrad: 2
- Vibration (drift): 10 Hz ... 150 Hz, 2g
- Afisoleringslængde: 10 mm
- Monteringsposition: Lodret eller vandret
- Maksimal tabseffekt ved nominel betingelse: 1,82 W (ved maks. tilladt belastning)
- Beskyttelsesklasse III (en 50178)
- Tilslutningsteknik: Tilslutningsteknik
- Bemærk til anvendelse: Kun til industriel anvendelse
- Ledningslængde: Maks. 100 m (pr. udgang)
- Ledningstilslutning: Ledningstilslutning
- Skiftefrekvens: Maks. 1/4 x tcyklus [Hz]
- Monteringsbemærkning: Vær opmærksom på derating
- Indsatshøjde: ≤ 2000 m (over NN)
- Maks. tilladt Luftfugtighed (drift): 95 % (ingen dug)
- Stød: 10 g for Δt = 16 ms (permanent chok, 1000 chok pr. rumretning)
- Spænding 24 V DC (via 24 V)
- Beskyttelseskobling: Dæmperdiode
- Statusvisning: 1 x LED (grøn), 2 x LED (orange);8 x LED (gul)
- Udgangsspændingsområde 18,2 V DC ... 27,8 V DC (US - 1 V)
- Alias: 24 V/A2
- Anvendelse: Udvidelsesmodul
- Forsyning: Forsyning
- Farve (kabinet): Gul (RAL 1018).
- Indkoblingsstrøm: 2 A (Δt = 1 ms ved US)
- Beskrivelse af udgangen: PNP, IEC 61131-2 type 0,1;ikke rettet mod sikkerhed;referencemasse A2
- Maks. indkoblingsstrøm: 1,1 A (Δt = 3 s ved US)
- Driftspændingsvisning: 1 x LED (grøn)
- Kontinuerlig grænsestrøm: 100 mA (pr. kanal);400 mA (totalstrøm for alle digitale meldeudgange)
- Lækstrøm: Højst 100 µA
- Nominel strøm jævnstrøm spænding US: 24 V DC -20 % / +20 % (ekstern sikring, typisk 4 A)
- Dimensioneringsstrøm IS: type. 20 mA (udgange aktive, uden belastning)
- Tider: Tider
- Nominel driftsart: 100 % ED
- Nominel stødspænding / isolering: Basisisolering 4 kV mellem alle strømstier og kabinetter
- Filtertid: typ. 1 ms (ved spændingsdyk)
- Antal udgange: 8
- Beskyttelsesklasse for indbygning min.: IP54
- Maks. tilladt Luftfugtighed (opbevaring/transport): 95 % (ingen dug)
- Fejlvisning 2 x LED (rød)
- kan stikkes i: ja
- Effektforbrug på US: typ. 0,48 W.
- Genstartsvarighed: Min. 5 s (boot-tid);maks. 10 sek. (boot-tid)
- Ohmsk belastning: Min. 180 Ω (vær opmærksom på grænsestrøm)
- Kortslutningsbeskyttelse: Ja (selvbegrænsning ved 1,1 A)
- Afladningsomskiftning: Nej
- Reaktionstid: Se brugermanual
- Interfaces: Bæreskinne-TBUS til tilslutning til mastermodulet, medfølger
- Udgangsspænding i slukket tilstand: Maks. 0,1 V.
- INDBERETTER: MO1, MO2, MO3, MO4, MO5 MO6, MO7, MO8: INDBERETTES: MO1, MO2, MO3 MO4, MO5, MO6, MO7, MO8
- Produkttype
Udvidelsesmodul
- Antal udgange max.
8
- Antal transistor-udgange max.
8
- Direkte udgange
8
- Driftsspænding
24 V/DC
- H
107.74 mm
- L
113.6 mm
- Bredde
22.61 mm
IP20
- Dim.
(L x B x H) 113.6 x 22.61 x 107.74 mm
- Tilslutning
Push-in-tilslutning
- Display
Ja
- Produc.-delnr.
1105133
- Type
PSR-M-E1-DO8-PI
- Montage
Bæreskinnemontering
- Maks. omgivelsestemperatur
55 °C
- Min. omgivelsestemperatur
-10 °C
- D
113.6 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3564009 Phoenix Contact PSR-M-E1-DO8-PI 1105133 Udvidelsesmodul 24 V/DC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3564009 Phoenix Contact PSR-M-E1-DO8-PI 1105133 Udvidelsesmodul 24 V/DC
Beskrivelse
Udvidelsesmodul med 8 meldeudgange, TBUS-interface, indstikbare push-in-klemme, TBUS-forbinder medfølger
