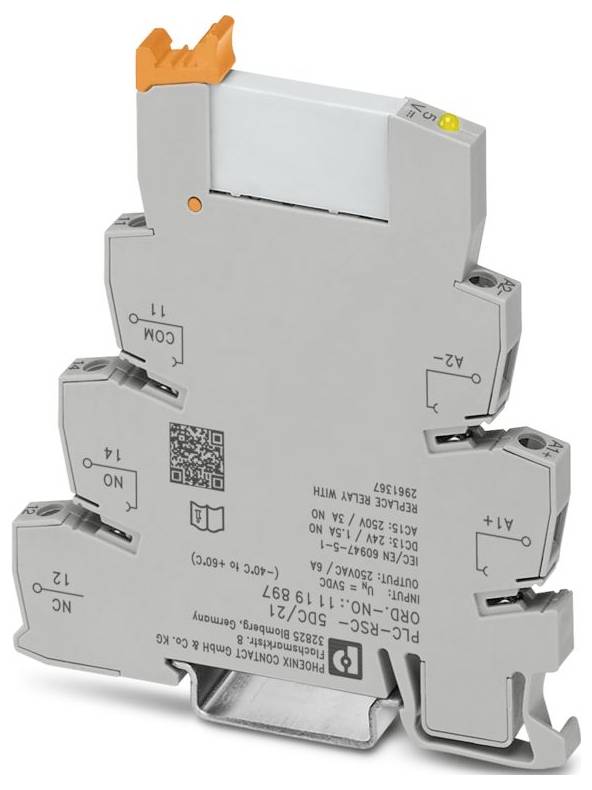

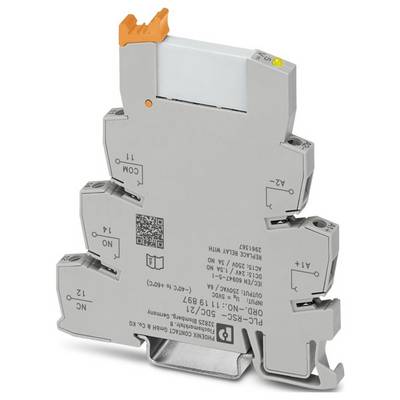

Phoenix Contact PLC-RSC- 5DC/21 Relæmodul 1 x skiftekontakt Piece 10 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Relæmodul
Kontakttype
1 x skiftekontakt
Koblingsspænding (max.)
250 V DC/AC
Type
PLC-RSC- 5DC/21
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: PLC-INTERFACE
- Tilslutningsmåde: Skruetilslutning.
- Skruegevind M3
- Tilspændingsmoment: 0,6 Nm... 0,8 Nm
- Ledertværsnit fleksibelt: 0,14 mm²... 2,5 mm²;0,2 mm² ... 2,5 mm² (enkelt kabelsko);2x 0,5 mm² ... 1,5 mm² (Twin kabelsko)
- Ledertværsnit stiv: 0,14 mm²... 2,5 mm²
- Ledertværsnit AWG: 26... 14
- Bredde: 6,2 mm
- Højde: 80 mm
- Dybde: 94 mm
- Farve: Grå (RAL 7042).
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Omgivelsestemperatur (under drift) -40 °C... 60 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Højde: ≤ 2000 m.
- Standarder/bestemmelser: IEC 60947-5-1
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: III
- Tilsmudsningsgrad: 3
- Afisoleringslængde: 8 mm
- Monteringsposition: vilkårlig
- Bemærkning til drift: Artiklens berøringsbeskyttelse skal > sikres af anlægsdommeren (ved spændinger 25 V AC/60 V DC). Der er tale om en indbygningsenhed, som ikke er beskyttet mod direkte kontakt.
- Mærkning: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- Maksimal tabseffekt ved nominel betingelse: 0,2 W.
- Driftstype: 100 % ED
- CE: CE
- Certifikat: TAE0000196
- Indgangsspændingsområde 4,2 V DC … 7 V DC (20 °C)
- Montering: Kan rækkemonteres uden afstand
- Elektromagnetisk kompatibilitet: Overensstemmelse med EMC-direktivet
- Lavspændingsdirektivet: Overensstemmelse med NS-direktivet
- Beskyttet bestykning: Omvendt polaritetsbeskyttelse | polaritetsbeskyttelsesdiode;friløbsdiode | friløbsdiode
- Skibsværftsgodkendelse: Skibsbyggeri-godkendelse
- Forurenende gas: Forurenende gastest
- Koblingsspænding maksimalt: 250 V AC/DC (ved spændinger over 250 V (L1, L2, L3) mellem de samme klemmer på tilstødende moduler skal skillepladen PLC-ATP sættes. En potentialbroforbindelse sker så med FBST 8-PLC...eller...FBST 500...)
- Anvendelse: Universal
- Kortslutningsstrøm: 200 A (betinget kortslutningsstrøm)
- Tilkoblingsstrøm maks. 10 A (4 sek.)
- Isolering: Sikker adskillelse, forstærket isolering
- Datadeplejestand: Datadeplejestand
- Dato for sidste datapleje: 12.01.2026
- NOMINEL INDGANGSSPÆNDING UN: 5 V DC
- Typisk indgangsstrøm ved UN: 38 mA
- Driftspændingsvisning: LED, gul
- Kontaktudførelse: 1 omskifter
- Kontinuerlig grænsestrøm: 6 A.
- Brændbarhedsklasse iht. UL 94 (kabinet): V0 (kabinet)
- Kontakttype: Effektkontakt
- UKCA: UKCA
- Skibsbygningsdata: Skibsbygnings-data
- Temperatur: D
- HUMIDITY: A
- Vibration: B/C.
- EMC: B
- Enclosure: required protection according to the Rules shall be provided upon installation on board
- Måleisolationsspænding: 250 V AC
- Målestødspænding 6 kV
- Kapslingsklasse (relæsokkel): IP20 (relæsokkel)
- Kapslingsklasse (relæ): RT III (relæ)
- Kapslingsklasse (monteringssted): IP54 (monteringssted)
- Tænd/sluk
- Mekanisk levetid: 2 x 107 koblingscyklusser
- Prøvespænding (vikling/kontakt): 4 kVeff (50 Hz, 1 min., vikling/kontakt)
- Patogenside: Patogenside
- Drevets koblingsforhold: Monostabil
- Drev (polaritet): Polstret
- Typisk reaktionstid 5 ms
- Faldtid typisk: 8 ms
- Skiftekontaktens type: Enkeltkontakt
- Kontaktmateriale: AgSnO
- Koblingsspænding minimal: 5 V (100 mA)
- Koblingsstrøm minimum: 10 mA (12 V)
- Frakoblingsydelse (ohmsk belastning) maksimalt: 140 W (ved 24 V DC);20 W (ved 48 V DC);18 W (ved 60 V DC) ;23 W (ved 110 V DC);40 W (ved 220 V DC);1500 VA (ved 250 V AC)
- Koblingsevne: 2 A (ved 24 V, DC13);0,2 A (ved 110 V, DC13);0,1 A (ved 220 V, DC13);3 A (ved 24 V, AC15);3 A (ved 120 V, AC15);3 A (ved 230 V, AC15)
- Nominel spænding (påsat elektromekanisk relæ) 5 V DC
- Udgangssikring 4 A GL/GG Neozed
- Emballage-type
Piece
- Produkttype
Relæmodul
- Type
PLC-RSC- 5DC/21
- Tilslutning
Skruer
- Styrespænding (min.)
4.2 V/DC
- Styrespænding (max.)
7 V/DC
- Reaktionstid
5 ms
- Faldtid
8 ms
- Kontakttype
1 x skiftekontakt
- Kontaktmateriale
AgSnO
- Koblingsspænding (max.)
250 V DC/AC
- Maks. afbryderstyrke
1500 VA
- Specifikationer
med diode til beskyttelse mod omvendt polaritet
IP20
- Maks. temperatur
60 °C
- Min. Temperatur
-40 °C
- D
94 mm
- Bredde
6.2 mm
- H
80 mm
- Dim.
(B x H x T) 6.2 x 80 x 94 mm
- Indhold
10 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3564494 Phoenix Contact PLC-RSC- 5DC/21 Relæmodul 1 x skiftekontakt Piece 10 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3564494 Phoenix Contact PLC-RSC- 5DC/21 Relæmodul 1 x skiftekontakt Piece 10 stk
Beskrivelse
PLC INTERFACE bestående af klemrække PLC-BSC.../21 med skruetilslutning og aftageligt miniaturerelæ med forsyningskontakter, for montering på bæreskinne NS 35/7,5, 1 omskifter, indgangsspænding 5 V DC
