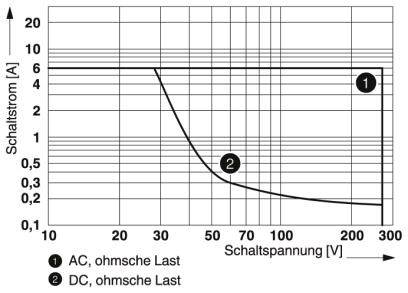

![Diagrammet viser koblingstrøm [A] mod koblingsspænding [V] med to kurver: AC og DC, ohmsk belastning. Koblingstrømmen falder ved stigende spænding.](https://asset.conrad.com/media10/isa/160267/c1/-/da/002225763TI03/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Phoenix Contact PLC-RSC-230UC/21/EX Relækomponent Nominel spænding: 230 V/AC Brydestrøm (max.): 6 A 1 x skiftekontakt 10
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Relækomponent
Kontakttype
1 x skiftekontakt
Nominel spænding
230 V/AC
Koblingsspænding (max.)
250 V DC/AC
Brydestrøm (max.)
6 A
Datablad (PDF)
23 Sæt
Antal (Sæt)
Du sparer
Emballagepris (ekskl. moms)
1
-
1.592,00 kr.
3
2% = 38,85 kr.
1.553,15 kr.
5
3% = 54,29 kr.
1.537,71 kr.
10
4% = 64,63 kr.
1.527,37 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.
Antal (pakningsstørrelse 10 stk)
Total (159,20 kr. / stk.r)
1.592,00 kr.
ekskl. moms
Gratis fragt
Tekniske specifikationer
- Tabseffekt ved nominel betingelse: 0,74 W.
- Koblingsspænding maksimalt: 250 V AC/DC (ved spændinger over 250 V (L1, L2, L3) mellem de samme klemmer på tilstødende moduler skal skillepladen PLC-ATP sættes. En potentialbroforbindelse sker så med FBST 8-PLC...eller...FBST 500...)
- Koblingsspænding min.: 5 V (ved 100 mA)
- Koblingsstrøm minimum: 10 mA (ved 12 V)
- Tilkoblingsstrøm maks. 10 A (4 sek.)
- Frakoblingsydelse (ohmsk belastning) maks.:
- 140 W (VED 24 V DC)
- 20 W (VED 48 V DC)
- 18 W (VED 60 V DC)
- 23 W (VED 110 V DC)
- 40 W (VED 220 V DC)
- 1500 VA (VED 250 V AC)
- Koblingsevne:
- 2 A (VED 24 V, DC13)
- 0,2 A (VED 110 V, DC13)
- 0,1 A (VED 220 V, DC13)
- 3 A (VED 24 V, AC15)
- 3 A (VED 120 V, AC15)
- 3 A (VED 230 V, AC15)
- Monteringsposition: vilkårlig
- Monteringsbemærkning: Kan rækkemonteres uden afstand
- Afisoleringslængde: 8 mm
- Ledertværsnit fast: 0,14 mm²... 2,5 mm²
- Ledertværsnit fleksibel: 0,14 mm²... 2,5 mm²
- Ledertværsnit AWG: 26... 14
- Overspændingskategori: III
- Produkttype
Relækomponent
- Type
PLC-RSC-230UC/21/EX
- Tilslutning
Skruer
- Reaktionstid
7 ms
- Faldtid
15 ms
- Kontakttype
1 x skiftekontakt
- Kontaktmateriale
AgSnO
- Nominel spænding
230 V/AC
- Koblingsspænding (max.)
250 V DC/AC
- Brydestrøm (max.)
6 A
- Mekanisk levetid
2 x 10 7 koblingscyklusser
- Specifikationer
med LED
IP20
- Maks. temperatur
+60 °C
- Min. Temperatur
-20 °C
- L
94 mm
- Bredde
6.2 mm
- H
80 mm
- Dim.
(L x B x H) 94 x 6.2 x 80 mm
- Indhold
10 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 2225763 Phoenix Contact PLC-RSC-230UC/21/EX Relækomponent Nominel spænding: 230 V/AC Brydestrøm (max.): 6 A 1 x skiftekontakt 10
Datablad 2225763 Phoenix Contact PLC-RSC-230UC/21/EX Relækomponent Nominel spænding: 230 V/AC Brydestrøm (max.): 6 A 1 x skiftekontakt 10
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2225763 Phoenix Contact PLC-RSC-230UC/21/EX Relækomponent Nominel spænding: 230 V/AC Brydestrøm (max.): 6 A 1 x skiftekontakt 10
Beskrivelse

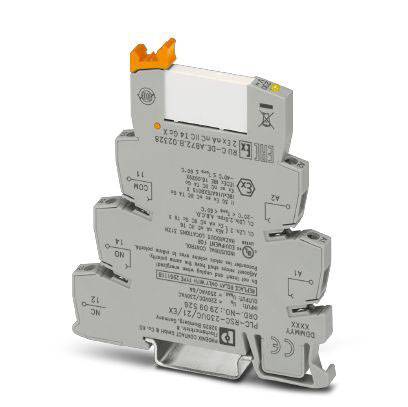

PLC INTERFACE, bestående af bærbar basisklemme i 6,2 mm med skruetilslutning og aftageligt miniaturerelæ med 6A-energikontakt, 1-omskifter, indgangsspænding 230 V AC/220 V DC. Godkendt i henhold til ATEX/IECEx (zone 2) og ex-zone Class i, div. 2.
