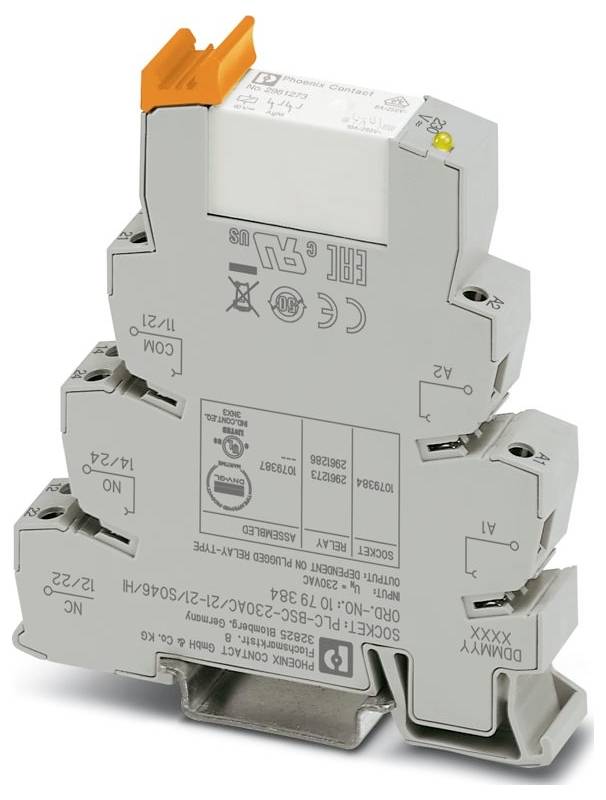

Phoenix Contact PLC-RSC-230AC/21-21/SO46/HI Relæmodul 2 x omskifter Piece 10 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Relæmodul
Kontakttype
2 x omskifter
Koblingsspænding (max.)
250 V DC/AC
Type
PLC-RSC-230AC/21-21/SO46/HI
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: PLC-INTERFACE
- Tilslutningsmåde: Skruetilslutning.
- Skruegevind M3
- Tilspændingsmoment: 0,45 Nm... 0,55 Nm (generelt skal disse klemmer understøttes ved ledningstilslutning (fastholdes med én hånd, kabinetstøtte)
- Ledertværsnit fleksibelt: 0,14 mm²... 2,5 mm²;0,2 mm² ... 2,5 mm² (enkelt kabelsko);2x 0,5 mm² ... 1,5 mm² (Twin kabelsko)
- Ledertværsnit stiv: 0,14 mm²... 2,5 mm²
- Ledertværsnit AWG: 26... 14
- Bredde: 14 mm
- Højde: 80 mm
- Dybde: 94 mm
- Farve: Grå (RAL 7042).
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Omgivelsestemperatur (under drift) -40 °C... 50 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Højde: ≤ 2000 m.
- Standarder/bestemmelser: IEC 60947-5-1
- Monteringstype: Bæreskinnemontering
- Overspændingskategori: III
- Tilsmudsningsgrad: 2
- Afisoleringslængde: 8 mm
- Monteringsposition: vilkårlig
- Mærkning: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- Maksimal tabseffekt ved nominel betingelse: 1,04 W.
- Driftstype: 100 % ED
- CE: CE
- Certifikat: TAE0000196
- Indgangsspændingsområde 190 V AC ... 264 V AC (20 °C)
- Montering: Kan rækkemonteres uden afstand
- Elektromagnetisk kompatibilitet: Overensstemmelse med EMC-direktivet
- Lavspændingsdirektivet: Overensstemmelse med NS-direktivet
- Beskyttelseskobling: Broensretter
- Skibsværftsgodkendelse: Skibsbyggeri-godkendelse
- Forurenende gas: Forurenende gastest
- Koblingsspænding maksimalt: 250 V AC/DC (ved spændinger over 250 V (L1, L2, L3) mellem de samme klemmer på tilstødende moduler skal skillepladen PLC-ATP sættes. En potentialbroforbindelse sker så med FBST 8-PLC...eller...FBST 500...)
- Anvendelse: Filter mod støjpåvirkning
- Maks. indkoblingsstrøm 15 A (300 ms)
- Isolering: Basisisolering;sikker adskillelse, forstærket isolering og 6 kV mellem indgangskredsen og udgangskontaktstrømstiderne
- Datadeplejestand: Datadeplejestand
- Dato for sidste datapleje: 12.09.2025
- NOMINEL INDGANGSSPÆNDING UN: 230 V AC
- Typisk indgangsstrøm ved UN: 14 mA (50 Hz)
- Driftspændingsvisning: LED, gul
- Kontaktudførelse: 2 skiftekontakter
- Kontinuerlig grænsestrøm: 6 A.
- Brændbarhedsklasse iht. UL 94 (kabinet): V0 (kabinet)
- UKCA: UKCA
- Skibsbygningsdata: Skibsbygnings-data
- Temperatur: D
- HUMIDITY: A
- Vibration: B/C.
- EMC: B
- Enclosure: required protection according to the Rules shall be provided upon installation on board
- Målestødspænding 4 kV
- Isoleringsegenskaber: Luft- og krybestrækning mellem strømkredsene: Isoleringsegenskaber: Luft- og krybestrømsforbindelser
- Luft- og krybestrækning mellem strømkredsene: Luft- og krybestrækning mellem strømkredsene
- Kapslingsklasse (relæsokkel): IP20 (relæsokkel)
- Kapslingsklasse (relæ): RT III (relæ)
- Kapslingsklasse (monteringssted): ≥ IP54 (monteringssted)
- Tænd/sluk
- Mekanisk levetid: 3 x 107 koblingscyklusser
- Prøvespænding (vikling/kontakt): 4 kV AC (50 Hz, 1 min., vikling/kontakt)
- Patogenside: Patogenside
- Drevets koblingsforhold: Monostabil
- Drev (polaritet): Polstret
- Typisk reaktionstid 10 ms
- Faldtid typisk: 8 ms
- Skiftekontaktens type: Enkeltkontakt
- Kontaktmateriale: AgNi
- Koblingsspænding minimal: 5 V AC/DC (10 mA)
- Koblingsstrøm minimum: 10 mA (5 V)
- Frakoblingsydelse (ohmsk belastning) maksimalt: 140 W (ved 24 V DC);85 W (ved 48 V DC);60 W (ved 60 V DC) ;44 W (ved 110 V DC);57 W (ved 220 V DC);1500 VA (ved 250 V AC)
- Koblingsevne: 2 A (ved 24 V, DC13);0,2 A (ved 250 V, DC13);3 A (ved 24 V, AC15);3 A (ved 120 V, AC15);3 A (ved 250 V, AC15)
- Nominel spænding (påsat elektromekanisk relæ) 110 V DC
- Prøvespænding (omskifter/skifter): 2,5 kV AC (50 Hz, 1 min., omskifter/omskifter)
- Indgangstabseffekt ved UN: 3 VA
- Indkoblingstærskel 190 V AC
- Afbrydelsestærskel 170 V AC
- Indgangsomskifter: RC-led med tærskelværdikontakt
- Emballage-type
Piece
- Produkttype
Relæmodul
- Type
PLC-RSC-230AC/21-21/SO46/HI
- Tilslutning
Skruer
- Styrespænding (min.)
190 V/AC
- Styrespænding (max.)
264 V/AC
- Reaktionstid
10 ms
- Faldtid
8 ms
- Kontakttype
2 x omskifter
- Kontaktmateriale
AgNi
- Koblingsspænding (max.)
250 V DC/AC
- Maks. afbryderstyrke
1500 VA
- Specifikationer
med broensretter
IP20
- Maks. temperatur
50 °C
- Min. Temperatur
-40 °C
- D
94 mm
- Bredde
14 mm
- H
80 mm
- Dim.
(B x H x T) 14 x 80 x 94 mm
- Indhold
10 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3563321 Phoenix Contact PLC-RSC-230AC/21-21/SO46/HI Relæmodul 2 x omskifter Piece 10 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3563321 Phoenix Contact PLC-RSC-230AC/21-21/SO46/HI Relæmodul 2 x omskifter Piece 10 stk
Beskrivelse
PLC INTERFACE bestående af basisklemme PLC-BSC.../21-21/SO46/HI med skruetilslutning og aftageligt miniaturerelæ med skiftekontakt, 2 omskiftere, nominel indgangsspænding 230 V AC, med definerede tænd- og slukniveauer
