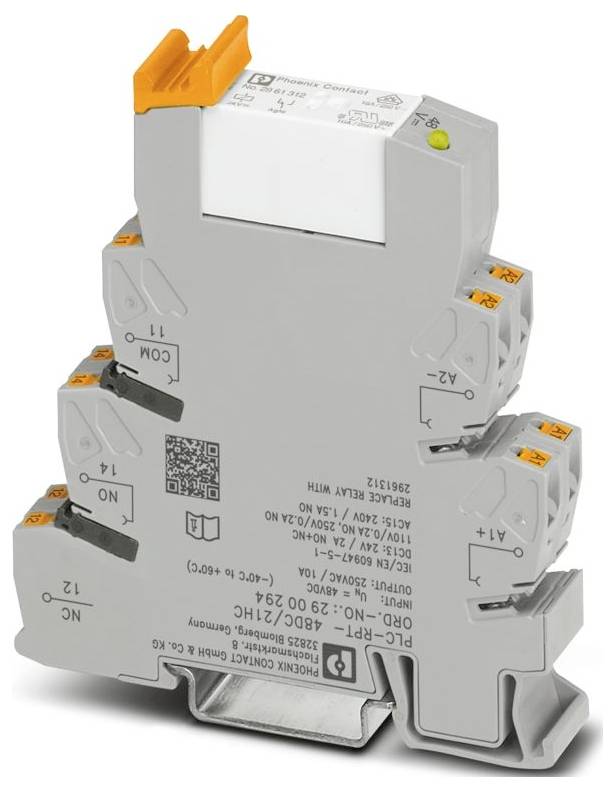

Phoenix Contact PLC-RPT- 48DC/21HC Relæmodul 1 x skiftekontakt 10 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Relæmodul
Kontakttype
1 x skiftekontakt
Koblingsspænding (max.)
250 V DC/AC
Type
PLC-RPT- 48DC/21HC
Tilslutning
Push-in-fjederkrafttilslutning
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: PLC-INTERFACE
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,14 mm²... 2,5 mm²;0,2 mm² ... 2,5 mm² (enkelt kabelsko);2x 0,5 mm² ... 1 mm² (Twin kabelsko)
- Ledertværsnit stiv: 0,14 mm²... 2,5 mm²
- Ledertværsnit AWG: 26... 14
- Bredde: 14 mm
- Højde: 80 mm
- Dybde: 94 mm
- Farve: Grå (RAL 7042).
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Omgivelsestemperatur (under drift) -40 °C... 60 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Standarder/bestemmelser: IEC 60947-5-1
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: III
- Tilsmudsningsgrad: 3
- Afisoleringslængde: 10 mm
- Monteringsposition: vilkårlig
- Mærkning: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- Maksimal tabseffekt ved nominel betingelse: 0,96 W.
- Driftstype: 100 % ED
- CE: CE
- Certifikat: TAE0000196
- Indgangsspændingsområde 40,3 V DC … 60 V DC (20 °C)
- Montering: Kan rækkemonteres uden afstand
- Elektromagnetisk kompatibilitet: Overensstemmelse med EMC-direktivet
- Lavspændingsdirektivet: Overensstemmelse med NS-direktivet
- Sikkerhedsafbryder: Beskyttelse mod omvendt polaritet | polaritetsbeskyttelsesdiode;overspændingsbeskyttelse | friløbsdiode
- Skibsværftsgodkendelse: Skibsbyggeri-godkendelse
- Forurenende gas: Forurenende gastest
- Koblingsspænding maksimalt: 250 V AC/DC (ved spændinger over 250 V (L1, L2, L3) mellem de samme klemmer på tilstødende moduler skal skillepladen PLC-ATP sættes. En potentialbroforbindelse sker så med FBST 8-PLC...eller...FBST 500...)
- Anvendelse: Høj, vedvarende strøm
- Maks. indkoblingsstrøm 30 A (300 ms)
- Isolering: Sikker adskillelse, forstærket isolering
- Datadeplejestand: Datadeplejestand
- Dato for sidste datapleje: 11.12.2025
- NOMINEL INDGANGSSPÆNDING UN: 48 V DC
- Typisk indgangsstrøm ved UN: 20 mA
- Driftspændingsvisning: LED, gul
- Kontaktudførelse: 1 omskifter
- Kontinuerlig grænsestrøm: 10 A;6 A (værdi gælder for tilslutningsforbindelser 12. Hvis tilslutningsmulighederne 12 rykker, gælder den normale værdi.)
- Brændbarhedsklasse iht. UL 94 (kabinet): V0 (kabinet)
- UKCA: UKCA
- Skibsbygningsdata: Skibsbygnings-data
- Temperatur: D
- HUMIDITY: A
- Vibration: B/C.
- EMC: B
- Enclosure: required protection according to the Rules shall be provided upon installation on board
- Målestødspænding 6 kV
- Kapslingsklasse (relæsokkel): IP20 (relæsokkel)
- Kapslingsklasse (relæ): RT II (relæ)
- Tænd/sluk
- Mekanisk levetid: 3 x 107 koblingscyklusser
- Patogenside: Patogenside
- Drevets koblingsforhold: Monostabil
- Drev (polaritet): Polstret
- Typisk reaktionstid 8 ms
- Faldtid typisk: 10 ms
- Skiftekontaktens type: Enkeltkontakt
- Kontaktmateriale: AgNi
- Koblingsspænding minimal: 12 V (10 mA)
- Koblingsstrøm minimum: 10 mA (12 V)
- Frakoblingsydelse (ohmsk belastning) maksimalt: 240 W (ved 24 V DC);58 W (ved 48 V DC);48 W (ved 60 V DC) ;50 W (ved 110 V DC);80 W (ved 220 V DC);2500 VA (ved 250 V AC)
- Koblingsevne: 2 A (ved 24 V, DC13);0,2 A (ved 110 V, DC13);0,2 A (ved 250 V, DC13);6 A (ved 24 V, AC15);6 A (ved 120 V, AC15);6 A (ved 250 V, AC15)
- Nominel spænding (påsat elektromekanisk relæ) 24 V DC
- Frakoblingsydelse (ohmsk belastning) maksimalt brokoblet: 144 W (ved 24 V DC værdi gælder for tilslutningerne 12. Hvis tilslutningerne 12 rykker, gælder den normale værdi.);1500 VA (ved 250 V AC værdi gælder for tilslutningerne 12. Hvis tilslutningsmulighederne 12 rykker, gælder den normale værdi.)
- Produkttype
Relæmodul
- Type
PLC-RPT- 48DC/21HC
- Tilslutning
Push-in-fjederkrafttilslutning
- Styrespænding (min.)
40.3 V/DC
- Styrespænding (max.)
60 V/DC
- Reaktionstid
8 ms
- Faldtid
10 ms
- Kontakttype
1 x skiftekontakt
- Kontaktmateriale
AgNi
- Koblingsspænding (max.)
250 V DC/AC
- Maks. afbryderstyrke
2500 VA
- Specifikationer
med diode til beskyttelse mod omvendt polaritet
IP20
- Maks. temperatur
60 °C
- Min. Temperatur
-40 °C
- D
94 mm
- Bredde
14 mm
- H
80 mm
- Dim.
(B x H x T) 14 x 80 x 94 mm
- Indhold
10 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3579632 Phoenix Contact PLC-RPT- 48DC/21HC Relæmodul 1 x skiftekontakt 10 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3579632 Phoenix Contact PLC-RPT- 48DC/21HC Relæmodul 1 x skiftekontakt 10 stk
Beskrivelse
PLC INTERFACE til høje permanentstrømme, bestående af klemrække PLC-BPT.../21 HC med push-in-tilslutning og aftageligt miniaturerelæ, til montering på bæreskinne NS 35/7,5, grænseholdestrøm op til 10 A, 1 omskifter, indgangsspænding 48 V DC
