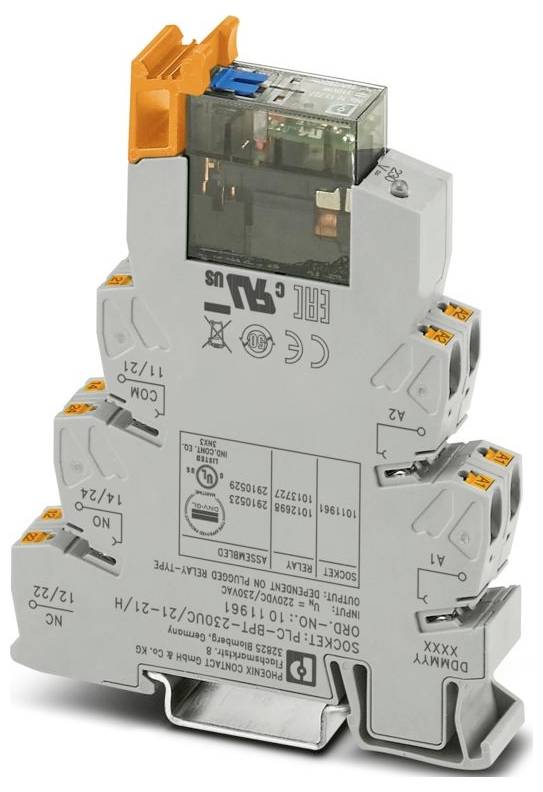

Phoenix Contact PLC-RPT-230UC/21-21AU/MS Relæmodul 2 x omskifter Single 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Single
Produkttype
Relæmodul
Kontakttype
2 x omskifter
Koblingsspænding (max.)
250 V DC/AC
Type
PLC-RPT-230UC/21-21AU/MS
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: PLC-INTERFACE
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,14 mm²... 2,5 mm²;0,2 mm² ... 2,5 mm² (enkelt kabelsko);2x 0,5 mm² ... 1 mm² (Twin kabelsko)
- Ledertværsnit stiv: 0,14 mm²... 2,5 mm²
- Ledertværsnit AWG: 26... 14
- Bredde: 14 mm
- Højde: 80 mm
- Dybde: 104 mm
- Farve: Grå (RAL 7042).
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Omgivende temperatur (drift): -20 °C... 50 °C
- Omgivende temperatur (opbevaring/transport): -20 °C... 85 °C
- Højde: ≤ 2000 m.
- Standarder/bestemmelser: EN 50178
- Bemærk: Følgende værdier gælder for destrueret guldlag
- Monteringstype: Bæreskinnemontering
- Overspændingskategori: III
- Tilsmudsningsgrad: 2
- Afisoleringslængde: 10 mm
- Monteringsposition: vilkårlig
- Mærkning: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- UL, USA / Canada: UL, USA / Canada
- Maksimal tabseffekt ved nominel betingelse: 1,15 W.
- Driftstype: 100 % ED
- CE: CE
- Certifikat: TAE0000196
- Indgangsspændingsområde 207 V AC ... 264,5 V AC (20 °C);209 V DC ... 264 V DC (20 °C)
- Montering: Kan rækkemonteres uden afstand
- Elektromagnetisk kompatibilitet: Overensstemmelse med EMC-direktivet
- Lavspændingsdirektivet: Overensstemmelse med NS-direktivet
- Sikkerhedskobling: Broensretter | broensretter
- Skibsværftsgodkendelse: Skibsbyggeri-godkendelse
- Forurenende gas: Forurenende gastest
- Kontaktspænding max. 250 V AC/DC
- Anvendelse: Håndkontakt
- Maks. indkoblingsstrøm 12 A (20 ms)
- Isoleringsegenskaber: Standarder / forskrifter: Isoleringsegenskaber: Standarder / forskrifter
- Isolering: Sikker adskillelse, forstærket isolering
- Datadeplejestand: Datadeplejestand
- Dato for sidste datapleje: 12.09.2025
- NOMINEL INDGANGSSPÆNDING UN: 230 V AC;220 V DC
- Typisk indgangsstrøm ved UN: 5 mA
- Driftspændingsvisning: LED, gul
- Kontaktudførelse: 2 skiftekontakter
- Kontinuerlig grænsestrøm: 6 A.
- Brændbarhedsklasse iht. UL 94 (kabinet): V0 (kabinet)
- UL, USA: UL, USA
- Standarder/bestemmelser: Standarder/bestemmelser
- UKCA: UKCA
- Skibsbygningsdata: Skibsbygnings-data
- Temperatur: D
- HUMIDITY: A
- Vibration: B/C.
- EMC: B
- Enclosure: required protection according to the Rules shall be provided upon installation on board
- Måleisolationsspænding: 250 V AC
- Målestødspænding 6 kV
- Kapslingsklasse (relæsokkel): IP20 (relæsokkel)
- Kapslingsklasse (relæ): RT II (relæ)
- Kapslingsklasse (monteringssted): ≥ IP54 (monteringssted)
- Tænd/sluk
- Mekanisk levetid: 5 x 106 koblingscyklusser
- Prøvespænding (vikling/kontakt): 4 kVeff (50 Hz, 1 min., vikling/kontakt)
- Patogenside: Patogenside
- Drevets koblingsforhold: Monostabil
- Drev (polaritet): Polstret
- Reaktionstid typisk 6 ms (220 V DC);3 ms ... 15 ms (230 V AC)
- Faldtid typisk: 10 ms (220 V DC)
- Skiftekontaktens type: Enkeltkontakt
- Kontaktmateriale: AgNi, hårdtforgyldt
- Koblingsspænding minimal: 12 V (10 mA)
- Koblingsstrøm minimum: 10 mA (12 V)
- FRAKOBLINGSYDELSE (OHMSK BELASTNING) MAKS.: 192 W (24 V DC);62 W (48 V DC);42 W (60 V DC) ;55 W (110 V DC);66 W (220 V DC);2000 VA (250 V AC)
- KOBLINGSEVNE: 1 A (24 V (DC13));1,5 A (230 V, AC15)
- Faldtid typisk: 3 ms ... 15 ms (230 V AC)
- Skift: Ved ødelagt guldlag: Skift: Ved ødelagt guldlag
- Nominel spænding (påsat elektromekanisk relæ) 110 V DC
- Prøvespænding (skifter/skifter): 2,5 kVeff (50 Hz, 1 min., veksler/skifter)
- Emballage-type
Single
- Produkttype
Relæmodul
- Type
PLC-RPT-230UC/21-21AU/MS
- Tilslutning
Push-in-fjederkrafttilslutning
- Styrespænding (min.)
207 V/AC
- Styrespænding (max.)
264.5 V/AC
- Reaktionstid
6 ms
- Faldtid
10 ms
- Kontakttype
2 x omskifter
- Kontaktmateriale
AgNi hårdtforgyldt
- Koblingsspænding (max.)
250 V DC/AC
- Maks. afbryderstyrke
2000 VA
- Specifikationer
med LED
IP20
- Maks. temperatur
50 °C
- Min. Temperatur
-20 °C
- D
104 mm
- Bredde
14 mm
- H
80 mm
- Dim.
(B x H x T) 14 x 80 x 104 mm
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3580279 Phoenix Contact PLC-RPT-230UC/21-21AU/MS Relæmodul 2 x omskifter Single 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3580279 Phoenix Contact PLC-RPT-230UC/21-21AU/MS Relæmodul 2 x omskifter Single 1 stk
Beskrivelse
PLC INTERFACE bestående af relæsokkel og stikbart flerlagsrelæ med manuel betjening, integreret status-LED, push-in-tilslutning, 2 omskiftere, broensretter, INDGANGSSPÆNDING 230 V AC / 220 V DC
