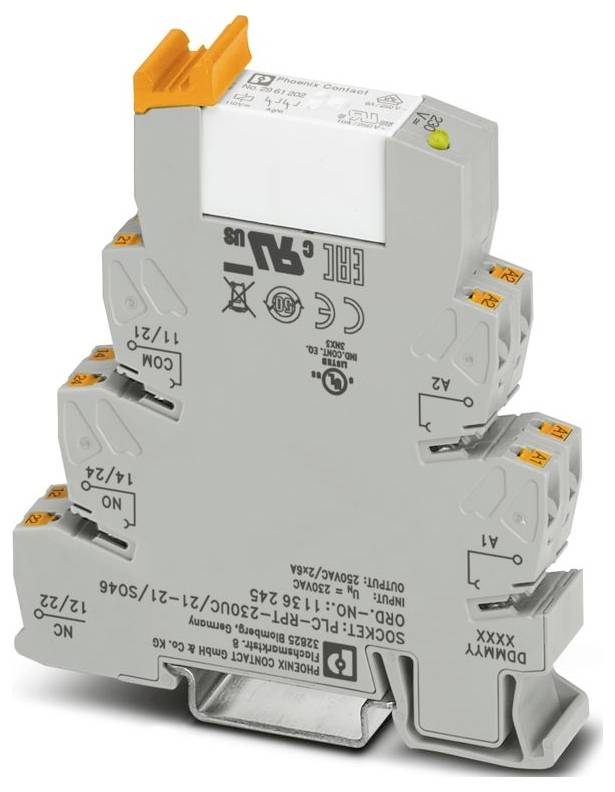

Phoenix Contact PLC-RPT-230UC/21-21/SO46 Relæmodul 2 x omskifter 10 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Relæmodul
Kontakttype
2 x omskifter
Koblingsspænding (max.)
250 V DC/AC
Type
PLC-RPT-230UC/21-21/SO46
Tilslutning
Push-in-fjederkrafttilslutning
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: PLC-INTERFACE
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,14 mm²... 2,5 mm²;0,2 mm² ... 2,5 mm² (enkelt kabelsko);2x 0,5 mm² ... 1 mm² (Twin kabelsko)
- Ledertværsnit stiv: 0,14 mm²... 2,5 mm²
- Ledertværsnit AWG: 26... 14
- Bredde: 14 mm
- Højde: 80 mm
- Dybde: 94 mm
- Farve: Grå (RAL 7042).
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Omgivelsestemperatur (under drift) -40 °C... 55 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Højde: ≤ 2000 m.
- Standarder/bestemmelser: IEC 60947-5-1
- Monteringstype: Bæreskinnemontering
- Overspændingskategori: III
- Tilsmudsningsgrad: 3
- Afisoleringslængde: 10 mm
- Monteringsposition: vilkårlig
- Bemærkning til drift: Artiklens berøringsbeskyttelse skal > sikres af anlægsdommeren (ved spændinger 25 V AC/60 V DC). Der er tale om en indbygningsenhed, som ikke er beskyttet mod direkte kontakt.
- Mærkning: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- Maksimal tabseffekt ved nominel betingelse: 2,3 W.
- Driftstype: 100 % ED
- CE: CE
- Certifikat: TAE0000196
- Indgangsspændingsområde 179,4 V AC ... 264,5 V AC (20 °C);171,6 V DC ... 253 V DC (20 °C)
- Montering: Kan rækkemonteres uden afstand
- Elektromagnetisk kompatibilitet: Overensstemmelse med EMC-direktivet
- Lavspændingsdirektivet: Overensstemmelse med NS-direktivet
- Beskyttelseskobling: RC-led;broensretter
- Skibsværftsgodkendelse: Skibsbyggeri-godkendelse
- Forurenende gas: Forurenende gastest
- Kontaktspænding max. 250 V AC/DC
- Statusvisning: Led (gul)
- Anvendelse: Filter mod støjpåvirkning
- Maks. indkoblingsstrøm 15 A (300 ms)
- Isolering: Basisisolering
- Datadeplejestand: Datadeplejestand
- Dato for sidste datapleje: 11.12.2025
- NOMINEL INDGANGSSPÆNDING UN: 230 V AC;220 V DC
- Typisk indgangsstrøm ved UN: 8,5 mA (50 Hz);10 mA (60 Hz)
- Kontaktudførelse: 2 skiftekontakter
- Kontinuerlig grænsestrøm: 6 A.
- UKCA: UKCA
- Skibsbygningsdata: Skibsbygnings-data
- Temperatur: D
- HUMIDITY: A
- Vibration: B/C.
- EMC: B
- Enclosure: required protection according to the Rules shall be provided upon installation on board
- Måleisolationsspænding: 250 V AC
- Nominel stødspænding: 4 kV (sikker adskillelse, forstærket isolering og 6 KV mellem indgangskredsen og udgangskontaktstier)
- Isoleringsegenskaber: Luft- og krybestrækning mellem strømkredsene: Isoleringsegenskaber: Luft- og krybestrømsforbindelser
- Luft- og krybestrækning mellem strømkredsene: Luft- og krybestrækning mellem strømkredsene
- Kapslingsklasse (relæsokkel): IP20 (relæsokkel)
- Kapslingsklasse (relæ): RT III (relæ)
- Kapslingsklasse (monteringssted): IP54 (monteringssted)
- Tænd/sluk
- Mekanisk levetid: Ca. 3 x 107 koblingscyklusser
- Prøvespænding (vikling/kontakt): 4 kVeff (50 Hz, 1 min., vikling/kontakt)
- Patogenside: Patogenside
- Drevets koblingsforhold: Monostabil
- Drev (polaritet): Polstret
- Typisk reaktionstid 7 ms
- Faldtid typisk: 10 ms
- Skiftekontaktens type: Enkeltkontakt
- Kontaktmateriale: AgNi
- Koblingsspænding minimal: 5 V (10 mA)
- Koblingsstrøm minimum: 10 mA (5 V)
- FRAKOBLINGSYDELSE (OHMSK BELASTNING) MAKS.: 144 W (24 V DC);96 W (48 V DC);60 W (60 V DC) ;44 W (110 V DC);57 W (220 V DC);1500 VA (250 V AC)
- Koblingseffekt: Min. 0,12 W.
- KOBLINGSEVNE: 2 A (DC13, 24 V);0,2 A (DC13, 250 V);3 A (AC15, 24 V);3 A (AC15, 250 V)
- Netfrekvens 50/60 Hz
- Nominel spænding (påsat elektromekanisk relæ) 110 V DC
- Frigivelsesspænding typisk: 60 V AC
- Produkttype
Relæmodul
- Type
PLC-RPT-230UC/21-21/SO46
- Tilslutning
Push-in-fjederkrafttilslutning
- Styrespænding (min.)
179.4 V/AC
- Styrespænding (max.)
264.5 V/AC
- Reaktionstid
7 ms
- Faldtid
10 ms
- Kontakttype
2 x omskifter
- Kontaktmateriale
AgNi
- Koblingsspænding (max.)
250 V DC/AC
- Maks. afbryderstyrke
1500 VA
- Specifikationer
Vaskebeskyttet (RT III)
IP20
- Maks. temperatur
55 °C
- Min. Temperatur
-40 °C
- D
94 mm
- L
94 mm
- Bredde
14 mm
- H
80 mm
- Dim.
(L x B x H) 94 x 14 x 80 mm
- Indhold
10 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3564983 Phoenix Contact PLC-RPT-230UC/21-21/SO46 Relæmodul 2 x omskifter 10 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3564983 Phoenix Contact PLC-RPT-230UC/21-21/SO46 Relæmodul 2 x omskifter 10 stk
Beskrivelse
PLC-INTERFACE mod fejlstrømme eller fejlspændinger i styresiden. Bestående af klemrække med push-in-tilslutning og aftageligt miniaturerelæ med ydelseskontakt, 2 skiftere, indgangsspænding 230 V AC
