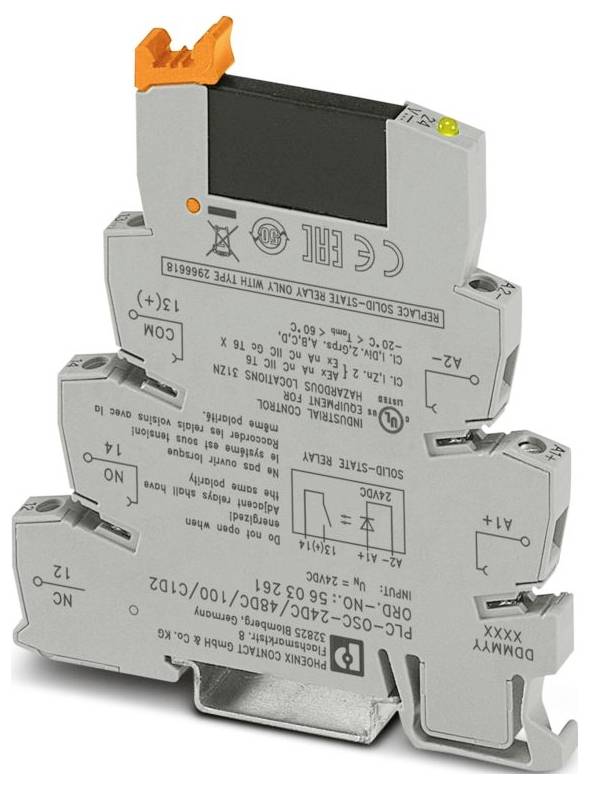

Phoenix Contact PLC-OSC- 24DC/ 48DC/100/C1D2 Optokobler 1 x sluttekontakt 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Optokobler
Kontakttype
1 x sluttekontakt
Koblingsspænding (max.)
48 V/DC
Type
PLC-OSC- 24DC/ 48DC/100/C1D2
Tilslutning
Skruer
Datablad (PDF)
72 stk.
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
207,20 kr.
3
4% = 9,02 kr.
198,18 kr.
5
6% = 12,62 kr.
194,58 kr.
10
7% = 15,00 kr.
192,20 kr.
25
9% = 17,71 kr.
189,49 kr.
50
10% = 20,72 kr.
186,48 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.
Antal
Total (207,20 kr. / stk.r)
207,20 kr.
ekskl. moms
30 dages returret
Tekniske specifikationer
- Produktfamilie: PLC-INTERFACE
- Tilslutningsmåde: Skruetilslutning.
- Skruegevind M3
- Tilspændingsmoment: 0,6 Nm... 0,8 Nm
- Ledertværsnit fleksibelt: 0,14 mm²... 2,5 mm²;0,2 mm² ... 2,5 mm² (enkelt kabelsko);2x 0,5 mm² ... 1,5 mm² (Twin kabelsko)
- Ledertværsnit stiv: 0,14 mm²... 2,5 mm²
- Ledertværsnit AWG: 26... 14
- Bredde: 6,2 mm
- Højde: 80 mm
- Dybde: 94 mm
- Farve: Grå (RAL 7042).
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Omgivende temperatur (drift): -20 °C... 60 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Standarder/bestemmelser: IEC 60947-5-1
- Monteringstype: Bæreskinnemontering
- Overspændingskategori: III
- Tilsmudsningsgrad: 2
- Afisoleringslængde: 8 mm
- Monteringsposition: vilkårlig
- Mærkning: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- UL, USA / Canada: UL, USA / Canada
- Maksimal tabseffekt ved nominel betingelse: 0,2 W.
- Driftstype: 100 % ED
- CE: CE
- Indgangsspændingsområde 19,2 V DC … 28,8 V DC
- Typisk opstartstid: 20 µs (ved FN)
- Montering: Kan rækkemonteres uden afstand
- Sikkerhedsafbryder: Beskyttelse mod omvendt polaritet | polaritetsbeskyttelsesdiode;overspændingsbeskyttelse
- Forurenende gas: Forurenende gastest
- Udgangsspændingsområde 3 V DC ... 48 V DC
- Anvendelse: Klasse i, division 2;eksplosionsfarlige områder
- Brugsbegrænsning: Brugsbegrænsning
- EMC-bemærkning: EMC: Klasse A-produkt, se producentens erklæring på downloadområdet
- Isoleringsegenskaber: Standarder / forskrifter: Isoleringsegenskaber: Standarder / forskrifter
- Isolering: Basisisolering
- Datadeplejestand: Datadeplejestand
- Dato for sidste datapleje: 20.01.2026
- Prøvespænding (indgang / udgang) 2,5 kV (50 Hz, 1 min., indgang/udgang)
- NOMINEL INDGANGSSPÆNDING UN: 24 V DC
- Nominel spænding (monteret solid-state-relæ) 24 V DC
- Indgangsspændingsområde i forhold til UN: 0,8 … 1,2
- Koblingsgrænse "0"-signal baseret på UN: ≤ 0,4
- Koblingsgrænse "1"-signal baseret på UN: ≥ 0,8
- Typisk indgangsstrøm ved UN: 8,5 mA
- Typisk slukket tilstand: 300 µs (ved UN)
- Driftspændingsvisning: LED, gul
- Sendefrekvens: 300 Hz
- Kontaktudførelse: 1 sluttekontakt
- Type digital udgang: Elektronisk
- Kontinuerlig grænsestrøm 100 mA
- Spændingsfald ved maks. Kontinuerlig grænsestrøm: ≤ 1 V.
- Udgangskobling: 2-leder, uden masse
- Brændbarhedsklasse iht. UL 94 (kabinet): V0 (kabinet)
- UL, USA: UL, USA
- UL, Canada: UL, Canada
- Standarder/bestemmelser: Standarder/bestemmelser
- Produkttype
Optokobler
- Type
PLC-OSC- 24DC/ 48DC/100/C1D2
- Tilslutning
Skruer
- Styrespænding (min.)
19.2 V/DC
- Styrespænding (max.)
28.8 V/DC
- Reaktionstid
20 µs
- Faldtid
300 µs
- Kontakttype
1 x sluttekontakt
- Koblingsspænding (max.)
48 V/DC
- Specifikationer
med diode til beskyttelse mod omvendt polaritet
- Maks. temperatur
60 °C
- Min. Temperatur
-20 °C
- D
94 mm
- Bredde
6.2 mm
- H
80 mm
- Dim.
(B x H x T) 6.2 x 80 x 94 mm
- Indhold
1 stk
- Indgangsspænding
19.2-28.8 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3582598 Phoenix Contact PLC-OSC- 24DC/ 48DC/100/C1D2 Optokobler 1 x sluttekontakt 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3582598 Phoenix Contact PLC-OSC- 24DC/ 48DC/100/C1D2 Optokobler 1 x sluttekontakt 1 stk
Beskrivelse
PLC-INTERFACE, bestående af bærebar basisklemme med skruetilslutning og aftageligt miniature-solid-state-relæ, indgang: 24V DC, udgang: 3-48 V DC/100 mA, UL/cUL: Godkendt til anvendelse i ex-zone Class i, div. 2
