Phoenix Contact PACT RCP-4000A-1A-D190-10M 2910327 Strømomformermodul Primærstrøm 4000 A Sekundærstrøm 1 A Ledningsgenne
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Antal
Total (3.592,00 kr. / stk.r)
3.592,00 kr.
ekskl. moms
Gratis fragt
30 dages returret
Højdepunkter og detaljer
strømkonverter
- Udgangsstrøm 1 A
- Ledningsgennemføring Ø 190 mm
Tekniske specifikationer
- Tilslutningsmåde: Skruetilslutning.
- Omgivelsestemperatur (drift) -30 °C - +80 °C (målespole), -20 °C - +70 °C (transducer)
- Kapslingsklasse målespole: IP67
- Beskyttelsesklasse for transducer: IP20
- Materiale, kabinet: Pc
- Spolemateriale: Elastollan
- Ledertværsnit: 0.2 mm² - 2.5 mm²
- Ledertværsnit AWG 24 - 14
- Afisoleringslængde: 7 mm
- Skruegevind M3
- Mærkeisolationsspænding: 1000 V/AC (rms CAT III), 600 V AC (rms CAT IV)
- Nominel forsyningsspænding 24 V/DC
- Strømforbrug maks. 190 mA
- Strøm: 4 W
- Frekvensmåleområde: 40 Hz - 20000 Hz
- Indgangssignal 100 mV
- Indgangsimpedans 27 kΩ (mindste måleområde)
- Udgangssignal 100 mV
- Udgangssignal strøm: 0 A AC - 1 A.
- Belastning 0 Ω - 1.5 Ω
- Længde på målespole: 600 mm
- Diameter på målespole: 8.3 mm
- Signalledningens længde: 10000 mm
- Betegnelse tilslutning: Måleomformer-side
- Tilspændingsmoment 0.5 Nm - 0.6 Nm
- Produkttype
Strømomformermodul
- Primærstrøm
4000 A
- Sekundærstrøm
1 A
1.5 VA
- Ledningsgennemføring Ø
190 mm
- Type
PACT RCP-4000A-1A-D190-10M
- Dim.
(L x B x H) 70.4 x 22.5 x 85 mm
- Udgangsstrøm
1 A
- Målekategori
CAT III 1000 V
- Bredde
22.5 mm
- H
85 mm
- L
70.4 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 2225792 Phoenix Contact PACT RCP-4000A-1A-D190-10M 2910327 Strømomformermodul Primærstrøm 4000 A Sekundærstrøm 1 A Ledningsgenne
Datablad 2225792 Phoenix Contact PACT RCP-4000A-1A-D190-10M 2910327 Strømomformermodul Primærstrøm 4000 A Sekundærstrøm 1 A Ledningsgenne
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2225792 Phoenix Contact PACT RCP-4000A-1A-D190-10M 2910327 Strømomformermodul Primærstrøm 4000 A Sekundærstrøm 1 A Ledningsgenne
Beskrivelse

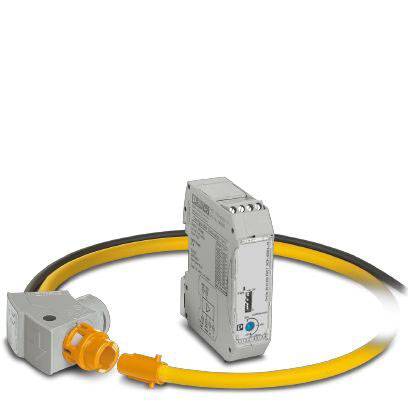

Sæt bestående af en 1 A-transducer og en rogowski-spole med signalledning. Længde på rogowski-spole: 600 mm, diameter: 190 mm. Signalledningens længde: 10 m. Rogowski-spolen måler AC-strøm af strømskinner og stærkstrømsledninger.
