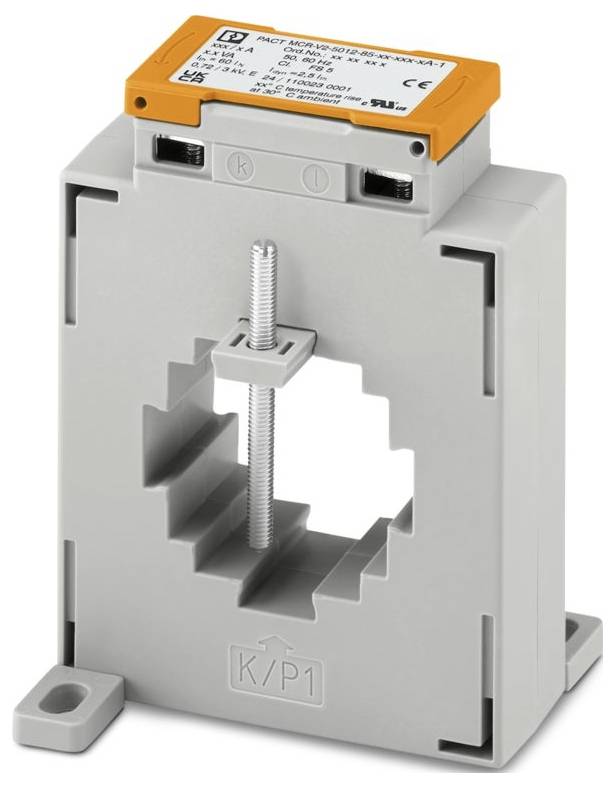

Phoenix Contact PACT MCR-V2-5012- 85- 500-5A-1 2276159 Strømtransformer Primærstrøm 500 A Sekundærstrøm 5 A Ledningsgenn
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
strømkonverter
- Primærstrøm 500 A
- Udgangsstrøm 5 A
- Ledningsgennemføring Ø 42 mm
Tekniske specifikationer
- Produktfamilie: Monteringsstrømtransformer
- Tilslutningsmåde: Skruetilslutning.
- Tilspændingsmoment: 2 Nm... 2 Nm
- Ledertværsnit fleksibel: 2 x 10 mm²... 10 mm² (sekundære klemmer)
- Bredde: 40 mm
- Højde: 10 mm
- Dybde: 31 mm
- Farve: Grå (RAL 7042).
- Brændbarhedsklasse iht. UL 94 V0 (kabinet)
- Materiale, kabinet: PA 6.6
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Omgivende temperatur (drift): -25 °C... 40 °C
- Omgivelsestemperatur (opbevaring/transport): -25 °C ... 40 °C
- Højde: ≤ 1000 m.
- Standarder/bestemmelser: EN 61869
- Monteringstype: Bæreskinnemontering;vægmontering
- Tilladt luftfugtighed (drift): Anvendelse kun indendørs, dugfri
- Afisoleringslængde: 10 mm
- Generelt: Generelt
- Mærkning: XODW8.E323953
- UL, USA / Canada: UL, USA / Canada
- Diameter: 6,5 mm
- CE: CE
- Certifikat: UKCA-konform
- Signal: Signal
- Artikelmål: Artikelmål
- Artikeldimensioner ved alternativ montering: Artikeldimensioner ved alternativ montering
- Betegnelse: Strømudgang
- Borehul: Borehul
- UKCA: UKCA
- Mærkeisolationsspænding: 1 kV (fase/neutralleder)
- Nøjagtighedsklasse: 1
- Omformertype: Monteringsstrømtransformer
- Strømtransformer
- Rundleder: Rundleder
- Verificerbar: nej
- Nominel effekt 15 VA
- Termisk korttidsstrøm ITH = 60 * in
- Termisk mærkestrøm: ID = 1,2 * In
- MålStødstrøm: Idyn = 2,5 * Ith
- Nominel frekvens fn: 50 Hz;60 Hz
- Primær mærkestrøm IPN: 0 A AC... 500 A AC
- Sekundær mærkestrøm Ihn: 5 A AC
- Overstrømsbegrænsningsfaktor FS 5
- Kobberskinne: Kobberskinne
- Kobberskinne 2: Kobberskinne 2
- Isoleringsstofklasse: H
- Produkttype
Strømtransformer
- Fastgørelsestype
Montering på DIN-skinne
- Primærstrøm
500 A
- Sekundærstrøm
5 A
15 VA
- Ledningsgennemføring Ø
42 mm
- Nøjagtighedsklasse
1
- Type
PACT MCR-V2-5012- 85- 500-5A-1
- Dim.
(L x B x H) 85 x 31 x 110 mm
- Udgangsstrøm
5 A
- Indgangsstrøm
500 A
- Bredde
31 mm
- H
110 mm
- L
85 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3578748 Phoenix Contact PACT MCR-V2-5012- 85- 500-5A-1 2276159 Strømtransformer Primærstrøm 500 A Sekundærstrøm 5 A Ledningsgenn
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3578748 Phoenix Contact PACT MCR-V2-5012- 85- 500-5A-1 2276159 Strømtransformer Primærstrøm 500 A Sekundærstrøm 5 A Ledningsgenn
Beskrivelse
Monteringstransformer, primærstrøm 500 A AC; sekundærstrøm 5 A AC; nøjagtighed i klasse 1; nominel effekt 15 VA
