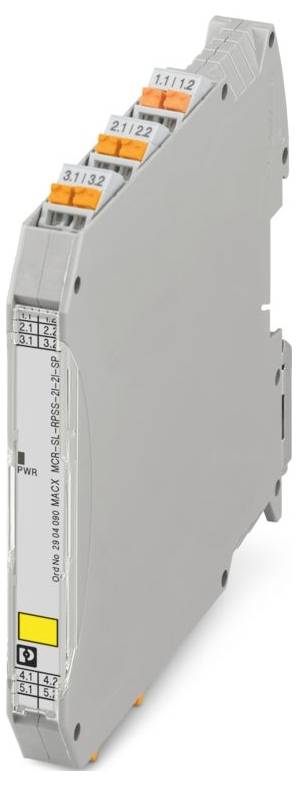

Phoenix Contact MACX MCR-SL-RPSS-2I-2I-SP 2904090 Skilleforstærker 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Skilleforstærker
Type
MACX MCR-SL-RPSS-2I-2I-SP
Dim.
(L x B x H) 113.7 x 12.5 x 107.9 mm
Tilslutning
Push-in-fjederkrafttilslutning
Udgangssignal (strøm)
4 mA ... 20 mA (aktiv)
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: MACX analog
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 2,5 mm²
- Ledertværsnit AWG: 24... 14;24 ... 22 (Twin-kabelsko uden plastmuffe);20... 16 (Twin kabelsko med plastmuffe)
- Bredde: 12,5 mm
- Højde: 107,9 mm
- Dybde: 113,7 mm
- Farve: Grå (RAL 7042).
- Materiale kabinet: PA 6.6-FR
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20 (ikke vurderet af UL)
- Omgivelsestemperatur (under drift) -40 °C... 42 °C;-40 °C... 49 °C (derating)
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 80 °C
- Højde: ≤ 2000 m (de tekniske data vedrører højdeanlæg ≤ 2000 m over NN. For højder >2000 m over NN, se datablad.)
- Standarder/bestemmelser: EN 61000-6-4
- Bemærk: Under påvirkning af støj kan der forekomme mindre afvigelser.
- Monteringstype: Bæreskinnemontering
- Overspændingskategori: II
- Tilsmudsningsgrad: 2
- Tilladt luftfugtighed (drift): 10 % ... 95 % (ingen kondensation)
- Afisoleringslængde: 10 mm
- ATEX: ATEX
- IECEx: IECEx
- Mærkning: d
- UL, USA / Canada: UL, USA / Canada
- Tabseffekt < 1,4 W (24 V DC / 20 mA)
- Forsyningsspændingsinterval: 19,2 V DC ... 30 V DC
- CE: CE
- Certifikat: BVS PB 04-13
- Signal: Signal
- Elektromagnetisk kompatibilitet: Overensstemmelse med EMC-direktivet
- Signal-støjforhold: Støjudstråling
- Skibsværftsgodkendelse: Skibsbyggeri-godkendelse
- Støjimmunitet EN 61000-6-2
- Statusvisning: Led grøn (forsyningsspænding)
- Understøttede protokoller: HÅRD
- Galvanisk adskillelse mellem indgang og udgang: Ja
- Anvendelse: Analog I
- Forsyning: Forsyning
- Strømforbrug maks. < 100 mA (24 V DC / 20 mA)
- Antal kanaler: 2
- Beskrivelse af output: Strømudgang
- Isolering: Sikker adskillelse
- Brændbarhedsklasse iht. UL 94 (kabinet): V0 (kabinet)
- Skibsbygningsdata: Skibsbygnings-data
- Temperatur: B
- HUMIDITY: B
- Vibration: A
- EMC: A.
- Enclosure: required protection according to the Rules shall be provided upon installation on board
- Mærkeisolationsspænding: 60 V AC/DC (forsyning, indgang / udgang)
- Prøvespænding 1,5 kV AC (50 Hz, 60 s)
- Ledertværsnit fleksibel (2 ledere med samme tværsnit): 0,25 mm²... 0,34 mm² (Twin-kabelsko uden plastmuffe);0,5 mm²... 1,5 mm² (Twin-kabelsko med plastmuffe)
- Belastning/udgangsbelastning strømudgang: ≤ 450 ohm (20 mA);≤ 375 ohm (24 mA)
- UKCA ex (UKEX): UKCA ex (UKEX)
- CCC / Kina-ex: CCC / Kina-ex
- Antal udgange: 2
- Nominel forsyningsspænding: 24 V DC -20 % ... +25 %
- Galvanisk adskillelse: Galvanisk adskillelse
- Temperaturkoefficient maks. < 0,01 %/K.
- Datakommunikation (bypass): Datakommunikation (bypass)
- HART-funktion: HÅRD-gennemsigtighed
- Trinsvar (10-90%): < 1,3 ms (ved spring 4 mA... 20 mA)
- Overførselsfejl maks. < : 0,1 % (af slutværdi 20 mA)
- Effektforbrug: ≤ 2,4 W.
- Indgangssignal strøm: 4 mA... 20 mA
- Transformator: > 16 V (20 mA)
- Udgangssignal strøm: 4 mA... 20 mA (aktiv),
- Udgangsegenskaber i tilfælde af fejl: < 3,6 mA (ved ledningsbrud ved indgangen (i henhold til NE 43));> 22,5 mA (ved ledningskortslutning ved indgangen (i henhold til NE 43))
- Under- / overbelastningssignalområde: 0 mA... 24 mA
- Dybde NS 35/7,5: 114,5 mm (oplåses på bæreskinne NS 35/7,5 iht. en 60715)
- Antal indgange: 2
- Ex-installation (EPL): GC;div. 2
- Safety Integrity Level (SIL, IEC 61508): Safety Integrity Level (SIL, IEC 61508)
- Signaloverførselsforhold: In = out
- Signal: Strøm: Signal: Strøm
- Overførselsfejl typisk: < 0,05 % (af slutværdien 20 mA)
- Højde (≤ 2000 m): Højde (≤ 2000 m)
- Højde (≤ 3000 m): Højde (≤ 3000 m)
- Højdeområde: > 4000 m ... 5000 m
- Højde (≤ 4000 m): Højde (≤ 4000 m)
- Højde (≤ 5000 m): Højde (≤ 5000 m)
- Performance Level (ISO 13849): Performance Level (ISO 13849)
- Galvanisk adskillelse indgang/udgang, forsyning IEC/en 61010-1: Galvanisk adskillelse indgang/udgang, forsyning IEC/en 61010-1
- Galvanisk adskillelse udgang 1/udgang 2/ forsyning: Galvanisk adskillelse udgang 1/udgang 2/ forsyning
- Type
MACX MCR-SL-RPSS-2I-2I-SP
- Produkttype
Skilleforstærker
- Dim.
(L x B x H) 113.7 x 12.5 x 107.9 mm
- Tilslutning
Push-in-fjederkrafttilslutning
- Udgangssignal (strøm)
4 mA ... 20 mA (aktiv)
- Indgangssignal (strøm)
4 mA ... 20 mA
- Indhold
1 stk
- Bredde
12.5 mm
- H
107.9 mm
- L
113.7 mm
- Maks. omgivelsestemperatur
49 °C
- Min. omgivelsestemperatur
-40 °C
- Forsyningsspænding (num.)
24 V/DC
- Forsyningsspænding U(B)
19.2 V DC ... 30 V DC
- Tværsnit fleksibel (maks.)
2.5 mm²
- Tværsnit fast (maks.)
2.5 mm²
- Tværsnit fleksibel (min. )
0.2 mm²
- Tværsnit fast (min. )
0.2 mm²
- D
113.7 mm
IP20
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3579804 Phoenix Contact MACX MCR-SL-RPSS-2I-2I-SP 2904090 Skilleforstærker 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3579804 Phoenix Contact MACX MCR-SL-RPSS-2I-2I-SP 2904090 Skilleforstærker 1 stk
Beskrivelse
2-kanals spisesenforstærker til drift af 2-leder-transducere, indgang: 4... 20 mA (fødende), udgang: 4... 20 mA (aktiv), tovejs overførsel af digital HART-gennemsigtighed, push-in-tilslutning, SIL, PL.
