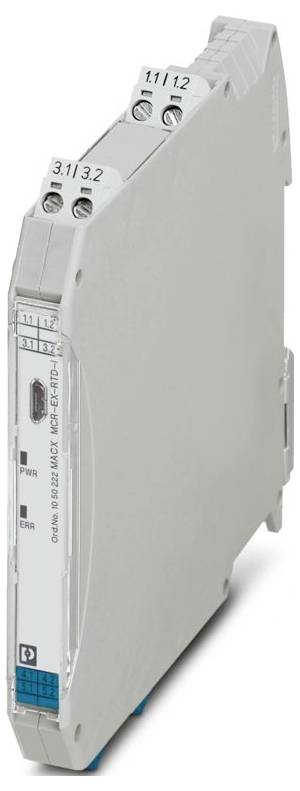

Phoenix Contact MACX MCR-EX-RTD-I Temperaturtransducer 1050222
EAN:
Fremstillingsnr.
Artikel nr.:
Type
MACX MCR-EX-RTD-I
Forsyningsspænding
24 V/DC
Dim.
(Ø x H) 2 mm x 112.5 mm
Tilslutning
Skruetilslutning
Produc.-delnr.
1050222
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: MACX analog
- Tilslutningsmåde: Skruetilslutning.
- Skruegevind M3
- Tilspændingsmoment: 0,5 Nm... 0,6 Nm
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 2,5 mm²
- Ledertværsnit AWG: 24... 14
- Bredde: 12,5 mm
- Højde: 112,5 mm
- Dybde: 113,7 mm
- Farve: Grå (RAL 7042).
- Materiale kabinet: PA 6.6-FR
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivelsestemperatur (under drift) -40 °C... 49 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 80 °C
- Højde: ≤ 2000 m (de tekniske data vedrører højdeanlæg ≤ 2000 m over NN. For højder >2000 m over NN, se datablad.)
- Standarder/bestemmelser: EN 61000-4-6
- Bemærk: Under påvirkning af støj kan der forekomme mindre afvigelser.
- Monteringstype: Bæreskinnemontering
- Overspændingskategori: II
- Tilsmudsningsgrad: 2
- Tilladt luftfugtighed (drift): 5 % ... 95 % (ingen kondensation)
- Afisoleringslængde: 7 mm
- ATEX: ATEX
- IECEx: IECEx
- Mærkning: 2Ex ec ic [ia GA] IIC T4 GC
- UL, USA / Canada: UL, USA / Canada
- Tabseffekt: ≤ 0,76 W
- Forsyningsspændingsinterval: 19,2 V DC ... 30 V DC
- CE: CE
- Certifikat: BY/112 02.01 TP012 103.01 00082
- Signal: Signal
- Elektromagnetisk kompatibilitet: Overensstemmelse med EMC-direktivet
- Signal-støjforhold: Støjudstråling
- Elektromagnetisk HF-felt: Elektromagnetisk HF-felt
- Hurtige transienter (Burst): Hurtige transienter (Burst)
- Ledningsstyret påvirkning: Påvirkning af ledningsbårne ledninger
- Skibsværftsgodkendelse: Skibsbyggeri-godkendelse
- INMETRO: INMETRO
- Støjimmunitet EN 61000-6-2
- Statusvisning: Led grøn (forsyningsspænding);LED rød, blinkende 2,8 Hz (lednings-, sensorfejl på ind- eller udgang, ERR);LED rød, blinkende 1,4 Hz (simulationsdrift, ERR);LED rød, vedvarende på (modulfejl, (ERR)
- Benævnelse: Ledningsbårne forstyrrelser
- Galvanisk adskillelse mellem indgang og udgang: Ja
- Anvendelse: Temperatur
- Forsyning: Forsyning
- Antal kanaler: 1
- Brugsbegrænsning: Brugsbegrænsning
- EMC-bemærkning: EMC: Klasse A-produkt, se producentens erklæring på downloadområdet
- Isolering: Sikker adskillelse
- Brændbarhedsklasse iht. UL 94 (kabinet): V0 (kabinet)
- Skibsbygningsdata: Skibsbygnings-data
- Temperatur: B
- HUMIDITY: B
- Vibration: A
- EMC: B
- Enclosure: required protection according to the Rules shall be provided upon installation on board
- Mærkeisolationsspænding: 60 Veff (IEC/en 60079-11)
- Prøvespænding: 1,75 kV
- Maks. Udgangsspænding UO: 6 V
- Maks. Udgangsstrøm IO: 16,6 mA (RTD i 4-leder-teknik);13 mA (RTD i 3-leder-teknik);7,1 mA (RTD i 2-leder-teknik);16,6 mA (2x RTD i 2-leder-teknik);13 mA (potentiometer)
- Maks. Udgangseffekt Po: 25,2 mW (lineær)
- Sikkerhedsteknisk maksimalspænding med: 60 V AC/DC
- Belastning/udgangsbelastning strømudgang: ≤ 600 Ω
- Funktionalitet: Funktionalitet
- Antal udgange: 1
- Nominel forsyningsspænding: 24 V DC -20 % ... +25 %
- Galvanisk adskillelse: Galvanisk adskillelse
- Temperaturkoefficient typisk 0,01 %/K.
- Effektforbrug: ≤ 1 W.
- Udgangssignal strøm: 0 mA... 20 mA; 4 mA... 20 mA (SIL)
- Udgangssignal strøm maksimalt: ≥ 21 mA
- Typisk afvigelse fra måleområdeslutværdi: 1 %
- Dybde NS 35/7,5: 114,5 mm (oplåses på bæreskinne NS 35/7,5 iht. en 60715)
- Konfiguration: Software
- Beskrivelse af modtagelsen: Egensikker
- Antal indgange: 1
- Ex-installation (EPL): GC;div. 2
- EAC ex EAC ex
- Galvanisk adskillelse indgang/udgang IEC/en 60079-11: Galvanisk adskillelse indgang/udgang IEC/en 60079-11
- Ex i-strømkredse (EPL): GA;da;mA;div. 1
- Maks. Indvendig kapacitet CI: 44 nF
- Safety Integrity Level (SIL, IEC 61508): Safety Integrity Level (SIL, IEC 61508)
- Galvanisk adskillelse indgang/udgang/forsyning IEC/en 61010-1: Galvanisk adskillelse indgang/udgang/forsyning IEC/en 61010-1
- Maks. Tilladt samlet ledningsmodstand 50 Ω (pr. ledning)
- Mål: Måling
- Galvanisk adskillelse indgang/forsyning IEC/en 60079-11: Galvanisk adskillelse indgang/forsyning IEC/en 60079-11
- Anvendelige sensortyper (RTD): PT-, Ni-, Cu-sensorer: 2-, 3-, 4-leder
- Modstandsområde lineært: 0 Ω... 50 kΩ
- Sensorfødesstrøm: 10 µA, ... 210 µA (op til 2 x 210 µA ved 3 ledere)
- IIB/IIIC (enkelt kredsløb): Maks. induktans Lo / maks. ydre kapacitet Co: 460 mH / 1000 µF
- IIC (enkelt kredsløb): Maks. ydre induktans Lo / maks. udvendig kapacitet Co: 100 mH / 40 µF
- IIC (blandet strømkreds): Maks. ydre induktans Lo / maks. udvendig kapacitet Co: 100 mH / 555 nF
- Temperaturmåleområde -200 °C... 850 °C (område afhængigt af sensortype)
- Måleområdeinterval temperatur: ≥ 50 K.
- Signal: Strøm: Signal: Strøm
- Trinsvar (99 %): ≤ 1,7 s.
- Kontroltilslutning: Kontroltilslutning
- Diameter max.: 2 mm
- Systematic Capability: Systematic Capability
- Transmissionsfejl typisk: 0,1 % (f.eks. ved Pt 100, avance 300 K, 4... 20 mA)
- Konfigurerbar/programmerbar: Ja
- Udgangsbølgethed (strøm): < 15 µASS;< 10 µarm
- Adfærd ved sensorfejl: Kan frit defineres
- Sikkerhedstekniske data: Klemmer: 4.1, 4.2, 5.1, 5.2: Sikkerhedstekniske data: Klemmer: 4.1, 4.2, 5.1, 5.2
- IIA/i (enkelt kredsløb): Maks. ydre induktans Lo / maks. ydre kapacitet Co: 850 mH / 1000 µF
- IIB/IIA (blandet strømkreds): Maks. ydre induktans Lo / maks. udvendig kapacitet Co: 100 mH / 950 nF
- IIIC/i (blandet kredsløb): Maks. ydre induktans Lo / maks. ydre kapacitet Co: 100 mH / 950 nF
- Højde (≤ 2000 m): Højde (≤ 2000 m)
- Højde (≤ 3000 m): Højde (≤ 3000 m)
- Højdeområde: > 4000 m ... 5000 m
- Højde (≤ 4000 m): Højde (≤ 4000 m)
- Højde (≤ 5000 m): Højde (≤ 5000 m)
- Modstandsområde potentiometer: 0 ohm... 50 kΩ
- EAC ex EAC ex
- Type
MACX MCR-EX-RTD-I
- Forsyningsspænding
24 V/DC
- Dim.
(Ø x H) 2 mm x 112.5 mm
- Tilslutning
Skruetilslutning
- Produc.-delnr.
1050222
- Bredde
12.5 mm
- H
112.5 mm
- L
113.7 mm
- (Ø)
2 mm
- Maks. omgivelsestemperatur
49 °C
- Min. omgivelsestemperatur
-40 °C
- Vægt
0.13 kg
- UKCA
Ja
- Produkttype
Temperaturtransducer
Dokumenter og downloads
Datablad
Datablad 3562247 Phoenix Contact MACX MCR-EX-RTD-I Temperaturtransducer 1050222
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3562247 Phoenix Contact MACX MCR-EX-RTD-I Temperaturtransducer 1050222
Beskrivelse
Ex i-temperaturtransducer: Konverterer signaler fra modstandstermometre installeret i det tidligere område og overfører et 0/4-20 mA signal til en belastning i sikkert område. Kan programmeres frit 3-vejs adskillelse, SIL, skruetilslutning, standardkonfiguration.
