Name: Phoenix Contact MACX MCR-EX-AP-IDS-2I-2I-LP 1291963 Skilleforstærker 1 stk
Brand: Phoenix Contact
SKU: 3582751

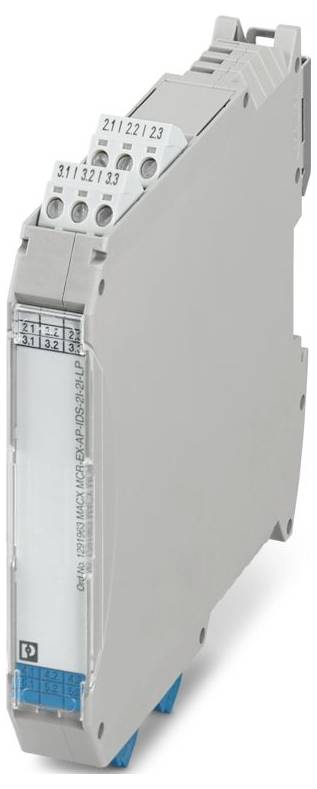

Etiketprinter med digitalt display, der viser "Klar"; mærket Phoenix Contact, model Thermomark E.600, med hvide og blågrønne accenter.

Lignende billede

Produkttype

Skilleforstærker

Indgangssignal maks. (strøm)

40 mA

Type

MACX MCR-EX-AP-IDS-2I-2I-LP

Dim.

(L x B x H) 113.7 x 17.5 x 112.5 mm

Tilslutning

Skruer

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Tekniske specifikationer

Produktfamilie: MACX analog
Tilslutningsmåde: Skruetilslutning.
Skruegevind M3
Tilspændingsmoment: 0,5 Nm... 0,6 Nm
Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
Ledertværsnit stiv: 0,2 mm²... 2,5 mm²
Ledertværsnit AWG: 24... 14
Bredde: 17,5 mm
Højde: 112,5 mm
Dybde: 113,7 mm
Brændbarhedsklasse iht. UL 94: V0
Materiale, kabinet: PA 6.6
Omgivelsesbetingelser: Omgivelsesbetingelser
Beskyttelsesklasse: IP20 (Klemmet);IP30 (kabinet)
Omgivende temperatur (drift): -20 °C... 70 °C (enkeltapparat: Monteringsposition vilkårlig);-20 °C... 70 °C (gruppemontering: Vertikal bæreskinne uden recirkulation);-20 °C... 70 °C (gruppemontering: Vertikal bæreskinne med recirkulation);-20 °C... 70 °C (gruppemontage: Horisontal bæreskinne uden recirkulation);-20 °C... 70 °C (gruppemontage: Horisontal bæreskinne med recirkulation)
Omgivelsestemperatur (opbevaring/transport): -40 °C... 80 °C
Højde: ≤ 2000 m.
Standarder/bestemmelser: IEC/en 60079-11
Monteringstype: NS 35/15, NS 35/7,5
Tilladt luftfugtighed (drift): ≤ 95 % (ingen kondensation)
Afisoleringslængde: 7 mm
Monteringsposition: Lodret, vandret
Henvisning til drift: Monteringsbetingelser påvirker den omgivende temperatur.
Se driftsvejledningen.
Maks. Indre induktans Li: Ubetydelig
ATEX: ATEX
IECEx: IECEx
Mærkning: 3
Tabseffekt: ≤ 0,2 W (ved 20 mA, pr. kanal);≤ 0,6 W (ved 40 mA, pr. kanal)
Forsyningsspændingsområde: Sløjfestrøm, ekstern forsyning ikke nødvendig
Bemærk til anvendelse: Nøjagtighed, typiske angivelser i % af måleintervallet (20 mA) ved UN, 23 °C.
Elektromagnetisk kompatibilitet: Testet i henhold til følgende standarder og forskrifter: EN 61326-1 anvendelse i industrien, NAMUR NE 21
Understøttede protokoller: HÅRD-transparent
Galvanisk adskillelse mellem indgang og udgang: Ja
Forsyning: Forsyning
Antal kanaler: 2
Beskyttelse mod forkert polaritet: Ja
Beskrivelse af output: Egensikker
Mærkeisolationsspænding: 375 VPP
Prøvespænding 500 V (50 Hz, 60 s)
Sikkerhedsdata: Sikkerhedsdata
Maks. Udgangsspænding UO: 25 V
Maks. Udgangsstrøm IO: 99 mA
Maks. Udgangseffekt Po: 613 mW
Sikkerhedstekniske maksimumspænding med: 253 V AC
Belastning/udgangsbelastning strømudgang: ≤ 800 Ω (20 mA)
Antal udgange: 2
Galvanisk adskillelse 4-vejs-adskillelse
Temperaturkoefficient typisk: ≤ 0,1 % (10 K)
Datakommunikation (bypass): Datakommunikation (bypass)
Indgangssignal strøm: 0 mA... 20 mA; 4 mA... 20 mA (med HART);0 mA... 40 mA (funktionsområde)
Udgangssignal strøm: 0 mA... 20 mA; 4 mA... 20 mA (med HART);0 mA... 40 mA (funktionsområde)
Dybde NS 35/7,5: 114,5 mm (oplåses på bæreskinne NS 35/7,5 iht. en 60715)
Antal indgange: 2
Ex-installation (EPL): GC
Galvanisk adskillelse indgang/udgang IEC/en 60079-11: Galvanisk adskillelse indgang/udgang IEC/en 60079-11
Galvanisk adskillelse indgang 1 / indgang 2: Galvanisk adskillelse indgang 1 / indgang 2
Ex i-strømkredse (EPL): GA;da;mA
Maks. Indre kapacitet CI: Ubetydelig
Safety Integrity Level (SIL, IEC 61508): Safety Integrity Level (SIL, IEC 61508)
Signaloverførselsforhold: In = out
Galvanisk adskillelse udgang 1 / udgang 2: Galvanisk adskillelse udgang 1 / udgang 2
IIA (enkelt strømkreds): Maks. ydre induktans Lo / maks. ydre kapacitet Co: 28 mH / 2,97 µF
IIC (enkelt strømkreds): Maks. ydre induktans Lo / maks. udvendig kapacitet Co: 2,5 mH / 110 nF
I (enkelt strømkreds): Maks. ydre induktans Lo / maks. udvendig kapacitet Co: 46 mH / 4,87 µF
Signal: Strøm: Signal: Strøm
IIB (enkelt strømkreds): Maks. ydre induktans Lo / maks. udvendig kapacitet Co: 11 mH / 840 nF
Tomgangsspænding: 25 V
Registrering af ledningsfejl: 0 mA (ledningsbrud);≤ 1 mA (indgangsstrømmens reaktion)
Spændingsfald 1 V (konstant)
Linearitetsfejl: ≤ 0,25 % (ved belastning = 0 Ω)

Type: MACX MCR-EX-AP-IDS-2I-2I-LP

Produkttype: Skilleforstærker

Indgangssignal maks. (strøm): 40 mA

Dim.: (L x B x H) 113.7 x 17.5 x 112.5 mm

Tilslutning: Skruer

Udgangssignal (strøm): 0 mA ... 20 mA;4 mA ... 20 mA (mit HART);0 mA ... 40 mA (Funktionsbereich)

Indgangssignal (strøm): 0 mA ... 20 mA;4 mA ... 20 mA (mit HART);0 mA ... 40 mA (Funktionsbereich)

Indhold: 1 stk

Bredde: 17.5 mm

H: 112.5 mm

L: 113.7 mm

Maks. omgivelsestemperatur: 70 °C

Min. omgivelsestemperatur: -20 °C

Forsyningsspænding U(B): schleifengespeist. keine externe Versorgung notwendig

Tværsnit fleksibel (maks.): 2.5 mm²

Tværsnit fast (maks.): 2.5 mm²

Tværsnit fleksibel (min. ): 0.2 mm²

Tværsnit fast (min. ): 0.2 mm²

D: 113.7 mm

: IP20

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3582751 Phoenix Contact MACX MCR-EX-AP-IDS-2I-2I-LP 1291963 Skilleforstærker 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3582751 Phoenix Contact MACX MCR-EX-AP-IDS-2I-2I-LP 1291963 Skilleforstærker 1 stk

Beskrivelse

Ex i-udgangsskilleoverfører og overfører 0 mA / 4 mA ... 20 mA-signaler egensikkert i ex-området. Egnet til brand- og gasdetektorer. Antal kanaler: 2, HART-transparent, tomgangsspænding: 25 V, standardkonfiguration, loop-Powered, 4-vejs adskillelse, Safety Integrity Level (SIL, IEC 61508): 3, skruetilslutning

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
