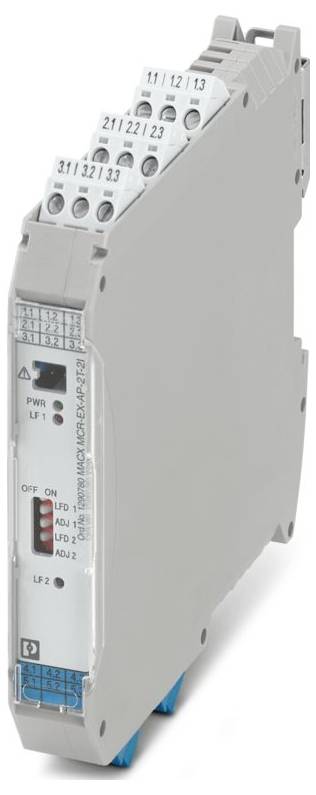

Phoenix Contact MACX MCR-EX-AP-2T-2I Temperaturtransducer 1290780
EAN:
Fremstillingsnr.
Artikel nr.:
Type
MACX MCR-EX-AP-2T-2I
Forsyningsspænding
24 V/DC
Dim.
(L x B x H) 113.7 x 17.5 x 112.5 mm
Tilslutning
Skruetilslutning;4-polet stikbøsning
Produc.-delnr.
1290780
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: MACX analog
- Tilslutningstype: 4-polet hunstik
- Skruegevind M3
- Tilspændingsmoment: 0,5 Nm... 0,6 Nm
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 2,5 mm²
- Ledertværsnit AWG: 24... 14
- Bredde: 17,5 mm
- Højde: 112,5 mm
- Dybde: 113,7 mm
- Brændbarhedsklasse iht. UL 94: V0
- Materiale, kabinet: PA 6.6
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20 (Klemmet);IP30 (kabinet)
- Omgivende temperatur (drift): -20 °C... 70 °C (enkeltapparat: Monteringsposition vilkårlig);-20 °C... 40 °C (gruppemontering: Vertikal bæreskinne uden recirkulation);-20 °C... 60 °C (gruppemontering: Vertikal bæreskinne med recirkulation);-20 °C... 50 °C (gruppemontage: Horisontal bæreskinne uden recirkulation);-20 °C... 70 °C (gruppemontage: Horisontal bæreskinne med recirkulation)
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 80 °C
- Højde: ≤ 2000 m.
- Standarder/bestemmelser: IEC/en 60079-11
- Bemærk: Bemærk, at alle funktioner og diagnoser skal anvendes
- Monteringstype: NS 35/15, NS 35/7,5
- Tilladt luftfugtighed (drift): ≤ 95 % (ingen kondensation)
- Afisoleringslængde: 7 mm
- Monteringsposition: Lodret, vandret
- Henvisning til drift: Indstilling 2-leder match via DIP-kontakt ADJ. ADJ
- Maks. Indre induktans Li: Ubetydelig
- ATEX: ATEX
- IECEx: IECEx
- Mærkning: [Ex ia GA] IIC;[ex ia da] IIIC;ex Na NC [ia GA] IIC GC;[ex ia mA mA] I.
- Tabseffekt: ≤ 1,9 W
- Forsyningsspændingsinterval: 18 V ... 31,2 V
- Forbindelsesteknik: 3-leder
- Bemærk til programmet: Indgangsstørrelserne kan indstilles via parametreringssoftware ISpac Wizard eller DIP-kontakt.
- Elektromagnetisk kompatibilitet: Testet i henhold til følgende standarder og forskrifter: EN 61326-1 anvendelse i industrien, NAMUR NE 21
- Kontaktspænding maks. 30 V
- Statusvisning: Led grøn (forsyningsspænding);LED rød (ledningsfejl)
- Benævnelse: Konfigurationsinterface
- Galvanisk adskillelse mellem indgang og udgang: Ja
- Forsyning: Forsyning
- Antal kanaler: 2
- Beskyttelse mod forkert polaritet: Ja
- Mærkeisolationsspænding: 375 VPP
- Prøvespænding 350 V (50 Hz, 60 s)
- Sikkerhedsdata: Sikkerhedsdata
- Maks. Udgangsspænding UO: 6,5 V
- Maks. Udgangsstrøm IO: 19,7 mA
- Maks. Udgangseffekt Po: 32 mW (lineære karakteristika)
- Sikkerhedstekniske maksimumspænding med: 253 V AC
- Funktionalitet: Funktionalitet
- Nominel forsyningsspænding 24 V DC
- Galvanisk adskillelse 5-vejs-adskillelse
- Temperaturkoefficient typisk: ≤ 0,1 % (10 K)
- Udførelse RS-232-C.
- Effektforbrug: ≤ 1,9 W.
- Udgangssignal strøm: 0 mA... 20 mA (konfigurerbar);4 mA... 20 mA (kan konfigureres);0 mA... 21 mA (funktionsområde)
- Dybde NS 35/7,5: 114,5 mm (oplåses på bæreskinne NS 35/7,5 iht. en 60715)
- Konfiguration: Software
- Beskrivelse af indgang: Potentiometer
- Kontaktstrøm maks. 100 mA
- Ex-installation (EPL): GC
- Galvanisk adskillelse indgang/udgang IEC/en 60079-11: Galvanisk adskillelse indgang/udgang IEC/en 60079-11
- Ex i-strømkredse (EPL): GA;da;mA
- Maks. Indre kapacitet CI: Ubetydelig
- Maks. Tilladt samlet ledningsmodstand: ≤ 1000 Ω (per leder)
- Mål: Måling
- Galvanisk adskillelse indgang/forsyning IEC/en 60079-11: Galvanisk adskillelse indgang/forsyning IEC/en 60079-11
- Galvanisk adskillelse indgang/fejlmeldingsudgang IEC/en 60079-11: Galvanisk adskillelse indgang/fejlmeldingsudgang IEC/en 60079-11
- Galvanisk adskillelse indgang/konfigurationsinterface IEC/en 60079-11: Galvanisk adskillelse indgang/konfigurationsinterface IEC/en 60079-11
- Galvanisk adskillelse udgang 1 / udgang 2: Galvanisk adskillelse udgang 1 / udgang 2
- Galvanisk adskillelse udgang/forsyning: Galvanisk adskillelse udgang/forsyning
- Galvanisk adskillelse udgang/konfigurationsinterface: Galvanisk adskillelse udgang/konfigurationsinterface
- Galvanisk adskillelse udgang/forsyning/fejlmeldingsudgang: Galvanisk adskillelse udgang/forsyning/fejlmeldingsudgang
- Anvendelige sensortyper (RTD): PT 100, Pt 250, Pt 500, Pt 1000, Pt 2000 ni 100, Ni 500, Ni 1000, M50, M53, M100
- Modstandsområde lineært: 50 Ω... 500 Ω;0,5 kΩ... 5 kΩ;1 kΩ... 10 kΩ;10 kΩ... 100 kΩ (med parallel 10 kΩ shunt, ingen overvågning af ledningsbrud)
- Melding: Fejlmeldingsudgang: Melding: Fejlmeldingsudgang
- IIA (enkelt strømkreds): Maks. ydre induktans Lo / maks. ydre kapacitet Co: 700 mH / 1000 µF
- IIC (enkelt kredsløb): Maks. ydre induktans Lo / maks. udvendig kapacitet Co: 90 mH / 25 µF
- I (enkelt strømkreds): Maks. ydre induktans Lo / maks. udvendig kapacitet Co: 700 mH / 1000 µF
- Temperaturmåleområde -200 °C... 1800 °C (område afhængigt af sensortype)
- Måleområdeinterval temperatur: ≥ 36 K (område afhængigt af sensortype)
- ANVENDELIGE SENSORTYPER (TC): B, E, J, K, N R, S, T, L, U XK
- Signal: Strøm: Signal: Strøm
- Belastning: 0 ohm... 600 Ω (pr. kanal)
- IIB (enkelt strømkredsløb): Maks. ydre induktans Lo / maks. ydre kapacitet Co: 330 mH / 570 µF
- Software: ISpac Wizard 9199
- Type
MACX MCR-EX-AP-2T-2I
- Forsyningsspænding
24 V/DC
- Dim.
(L x B x H) 113.7 x 17.5 x 112.5 mm
- Tilslutning
Skruetilslutning;4-polet stikbøsning
- Produc.-delnr.
1290780
- Bredde
17.5 mm
- H
112.5 mm
- L
113.7 mm
- Vægt
0.2286 kg
- UKCA
Ja
- Produkttype
Temperaturtransducer
Dokumenter og downloads
Datablad
Datablad 3568263 Phoenix Contact MACX MCR-EX-AP-2T-2I Temperaturtransducer 1290780
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3568263 Phoenix Contact MACX MCR-EX-AP-2T-2I Temperaturtransducer 1290780
Beskrivelse
Ex i-temperaturtransducer, ex i-indgangssignaler for modstandstermometer i 2-, 3- eller 4-leder-teknik, termoelementer og mV-kilder, vises i aktiv 0 mA / 4 mA... 20 mA non ex i-signaler omvendt. Antal kanaler: 2, standardkonfiguration, 5-vejs adskillelse, skruetilslutning
