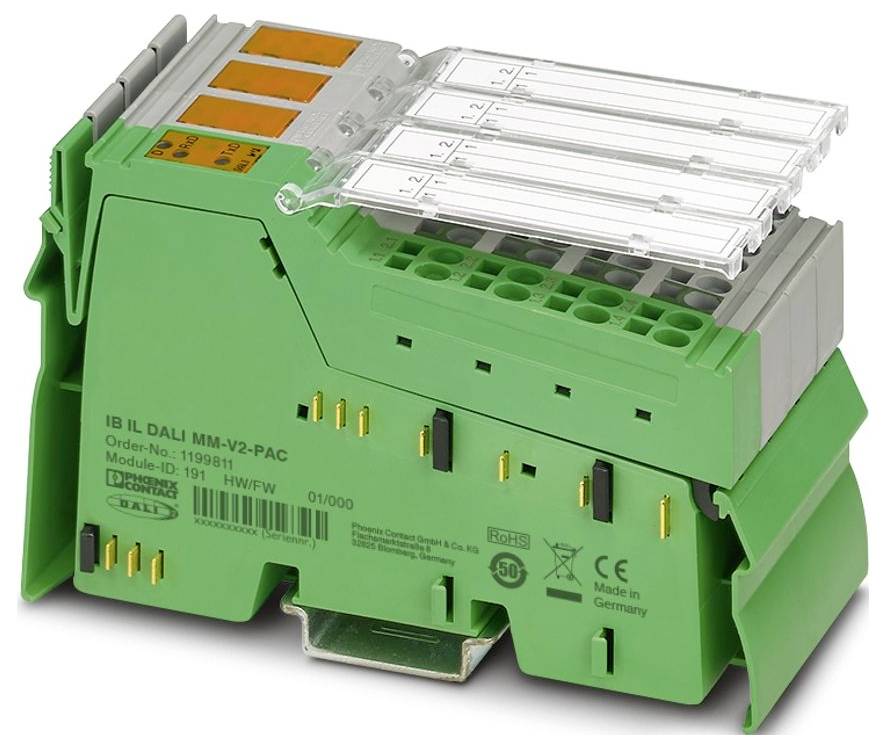

Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Kommunikationsmodul 24 V/DC, 15 V/DC, 7.5 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: inline
- Konstruktion: modulær
- Tilslutning: Trækfjedertilslutning
- Ledertværsnit fleksibelt: 0,08 mm²... 1,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 1,5 mm²
- Ledertværsnit AWG: 24... 16
- Bredde: 48,8 mm
- Højde: 119,8 mm
- Dybde: 71,5 mm
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (drift): -25 °C... 55 °C
- Omgivelsestemperatur (opbevaring/transport): -25 °C ... 85 °C
- Monteringstype: Bæreskinnemontering
- Tilladt luftfugtighed (drift): 10 % ... 95 % (iht. din en 61131-2)
- Notifikation tilslutning: inline-tilslutningsstik
- Afisoleringslængde: 8 mm
- Overførselshastighed 500 kbit/s.
- BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
- Lufttryk (drift): 80 kPa... 106 kPa (op til 2000 m üNN)
- Medfølger: Inklusive inline-stik og tekstfelter
- Forsyningsspændingsinterval: 19,2 V DC ... 30 V DC (inklusive alle tolerancer, inklusive bølgethed).
- Tilslutningsteknik: Tilslutningsteknik
- Tilladt luftfugtighed (opbevaring/transport): 10 % ... 95 % (iht. din en 61131-2)
- Bemærk til anvendelse: Kun til industriel anvendelse
- Strømforbrug: maks. 230 mA
- Ledningstilslutning: Ledningstilslutning
- Fødselsdato: 19.1.1
- Lufttryk (opbevaring/transport): 70 kPa... 106 kPa (op til 3000 m üNN)
- Særlige egenskaber: Multi-master-Master-kompatibel;integreret DALI-strømforsyning
- Overføringshastighed 1200 bit/sek.
- Effektforbrug: 3,5 W (størrelsen af effekttabet afhænger væsentligt af busaktiviteten, som kun betinget påvirkes af klemmen selv. Den maksimale tabseffekt opnås, hvis andre deltagere belægder DALI-bussen med et minimum af pauser og selve klemmen ikke sender og samtidig udnyttes DALI-strøm fra 220 mA fuldt ud.)
- Henvisning til målangivelser: Kabinetmål
- Forsyningsspænding 24 V DC (via Potentialfordeler)
- Udgangsstrøm ved kortslutning: Maks. 250 mA
- inline-lokal bus: inline-lokal bus
- Modul: Modul
- ID-kode (dez): 191
- ID-kode (hex): BF
- Længde-kode (hex): 06
- Længde-kode (dez): 06
- Procesdatakanal, 96 bit
- Indlæsningsrum med plads til 12 byte
- ID-adresserum: 12 byte
- Registerlængde 96 bit
- Potentiale: Forsyning af logik (UL): Potentiale: Forsyning af logik (UL)
- Potentialadskillelse/isolering af spændingsområderne: Potentialadskillelse/isolering af spændingsområderne
- inline-tilslutningsstik: inline-tilslutningsstik
- Diagnosedelationer: Ja ingen periferifejl | DALI-specifikke fejl på applikationsniveau
- Installationssted: Kontaktskab
- Strømbelastning: Maks. 220 mA (busbelastning)
- Potentiale: Forsyning af hovedkreds (UM): Potentiale: Forsyning af hovedkreds (UM)
- Potentiale: Potentiale
- Feltbus: DALI: Feltbus: DALI
- Beskyttelsesafbrydelse: Bus beskyttet op til maks. 250 V AC
- Prøvespænding: 7,5-V-forsyning (buslogik) / 24-V-forsyning (periferi) og funktionsjord (FE): 500 V AC, 50 Hz, 1 min.
- Prøvespænding 7,5 -V-forsyning (buslogik) / DALI-bus: 1,5 kV AC, 50 Hz, 1 min.
- Prøvespænding 24 -V-forsyning (periferi) / DALI-bus: 1,5 kV AC, 50 Hz, 1 min.
- Produkttype
Kommunikationsmodul
- Type
IB IL DALI MM-V2-PAC
- Driftsspænding
24 V/DC
15 V/DC
7.5 V/DC
- H
119.8 mm
- L
71.5 mm
- Bredde
48.8 mm
IP20
- Dim.
(L x B x H) 71.5 x 48.8 x 119.8 mm
- Forbindelsesteknik
Trækfjedertilslutning
- Tilslutning
Trækfjedertilslutning
- Maks. strømforbrug
230 mA
- Produc.-delnr.
1199811
- Variant
modulær
- Montage
Bæreskinnemontering
- Maks. omgivelsestemperatur
55 °C
- Min. omgivelsestemperatur
-25 °C
- Spændingslogik UL
7.5 V/DC
- D
71.44238 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3566133 Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Kommunikationsmodul 24 V/DC, 15 V/DC, 7.5 V/DC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3566133 Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Kommunikationsmodul 24 V/DC, 15 V/DC, 7.5 V/DC
Beskrivelse
inline, DALI-Master, Multi-Master-kompatibel, integreret DALI-strømforsyning, overførselshastighed i lokal bus: 500 kbit/s, beskyttelsesklasse: IP20, inklusive inline-stik og tekstfelter
