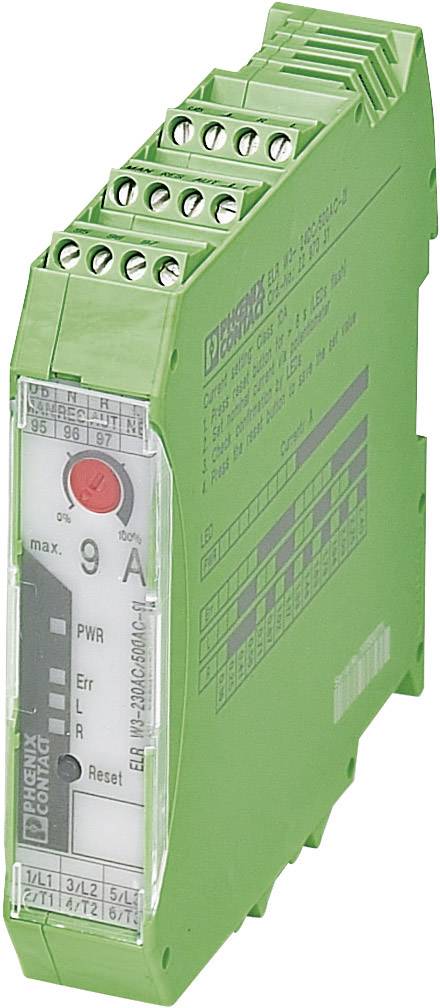

Phoenix Contact ELR W3-230AC/500AC-9I Vendekontaktor 4 kW 230 V/AC 9 A Passer til mærkerne (relæ): Phoenix Contact Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Vendekontaktor
Poltal
3-polet
Nominel spænding
230 V/AC
Belastningsstrøm
9 A
Effekt
4 kW
Datablad (PDF)
3 stk.
Antal
Total (1.112,00 kr. / stk.r)
1.272,00 kr.
-13 %
1.112,00 kr.
ekskl. moms
Gratis fragt
Kun 3 stk. tilbage på lager
Højdepunkter og detaljer
"4-i-1" halvleder-vendekontaktor CONTACTRON
- Venstreløb/højreløb/motorbeskyttelse/NØDSTOP
- Erstatter 4 kontaktorer og 1 termoelement
- 75 % mindre pladsbehov - kun 22,5 mm bred
Tekniske specifikationer
- Indgangsstrøm: (Ved VN 24 V/DC/230 V/AC) 3/7 mA
- Emballage-type
Piece
- Produkttype
Vendekontaktor
- Type
ELR W3-230AC/500AC-9I
- Poltal
3-polet
- Nominel spænding
230 V/AC
- Styrespænding (min.)
85 V/AC
- Styrespænding (maks)
253 V/AC
- Styrespænding-område
85 - 253 V/AC
- Koblingsspænding (min. )
42 V/AC
- Koblingsspænding (max.)
550 V/AC
- Kontinuerlig strøm (maks.)
9 A
- Belastningsstrøm
9 A
4 kW
- Passer til mærkerne
Phoenix Contact
- Passer til serie
Phoenix Contact serie ELR W3
- Monteringstype
DIN-skinne
- Tilslutning
Skrueklemme
IP20
- Min. Temperatur
-25 °C
- Maks. temperatur
+70 °C
- Bredde
99 mm
- H
22.5 mm
- D
114.5 mm
- Dim.
(B x H x T) 99 x 22.5 x 114.5 mm
- Indhold
1 stk
- Variant
Vendekontaktor
- Koblingsspænding
42 - 550 V/AC
- Omgivelsestemperatur
-25 - +70 °C
22.5
107 mm
114 mm
1
1
1.5-9 A
TRUE
92-92 V
92-92 V
IP20
Screw connection
AC
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 503876 Phoenix Contact ELR W3-230AC/500AC-9I Vendekontaktor 4 kW 230 V/AC 9 A Passer til mærkerne (relæ): Phoenix Contact Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 503876 Phoenix Contact ELR W3-230AC/500AC-9I Vendekontaktor 4 kW 230 V/AC 9 A Passer til mærkerne (relæ): Phoenix Contact Piece
Beskrivelse
Dette 3-fasede elektroniske vendelastrelæ med strømovervågning samler 4 funktioner i en: højrekontaktor, venstrekontaktor, motorbeskyttelsesrelæ og NØDSTOP-kontaktor op til kategori 3 til kobling, vending og beskyttelse af motorer op til 4 kW. Dette forenkler installationen betragteligt og sparer meget plads på bæreskinnen. Den næsten slidfrie kobling øger levetiden med det 10-dobbelte og dermed også tilgængeligheden til anlægget. Programmeringen af den nominelle strøm er først mulig efter tryk på RESET-knappen i 6 sekunder - en efterfølgende ændring eller manipulation fra uvedkommendes side er dermed næsten udelukket. Halvledervendekontaktoren kan styres direkte via en PLC-styring og er udstyret med fjernmeldekontakter.
Venstre/højreløb: Nem styring, låsekredsløb allerede inklusive.
Motorbeskyttelse: Komfortabel beskyttelse via det elektroniske motorbeskyttelsesrelæ med automatik- og fjern-reset-funktion (jumper automatisk efter 20 min, RESET-knap eller ekstern knap).
NØDSTOP: Integreret Safety-funktion muliggør anvendelse i sikkerhedsrelevante applikationer.
Venstre/højreløb: Nem styring, låsekredsløb allerede inklusive.
Motorbeskyttelse: Komfortabel beskyttelse via det elektroniske motorbeskyttelsesrelæ med automatik- og fjern-reset-funktion (jumper automatisk efter 20 min, RESET-knap eller ekstern knap).
NØDSTOP: Integreret Safety-funktion muliggør anvendelse i sikkerhedsrelevante applikationer.
Tip
Sikkerhedsniveau ifølge SIL 3 (DS/EN 61508-1), PL e (ISO 13849) og kat. 3 (DS/EN 954-1). Enhederne ELR…I er bl.a. egnet til anvendelse på det kemiske og petrokemiske område.
