Name: Phoenix Contact ELR H5-I-SC-24DC/500AC-2-L 2905513 Motorstarter 24 V/DC Nominel strøm 2.4 A
Brand: Phoenix Contact
SKU: 2140962
Availability: BackOrder

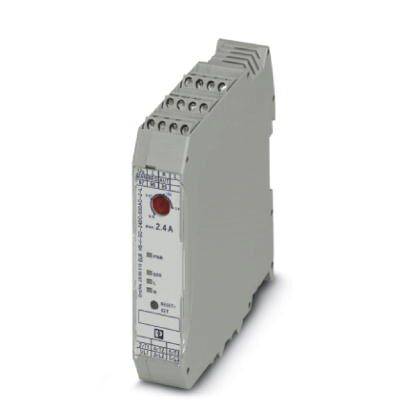

Elektronisk enhed med grå kabinet og røde knapper, sandsynligvis et strømovervågningsrelæ. Til venstre er tilslutningsklemmer synlige.

Beskyttelseskreds til elmotor: Strømkilder L1, L2, L3 forbundet med kontaktorer K1, K2; Motor M fortrådet via sikringer F1-F4.

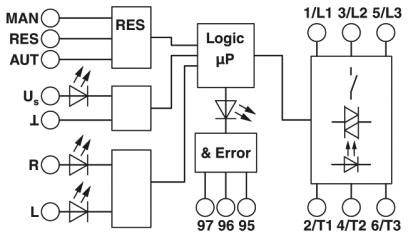

Diagrammet viser en elektronisk kredsløb med komponenter som logisk mikroprocessor, LED-indikatorer for fejl samt flere ind- og udgange.

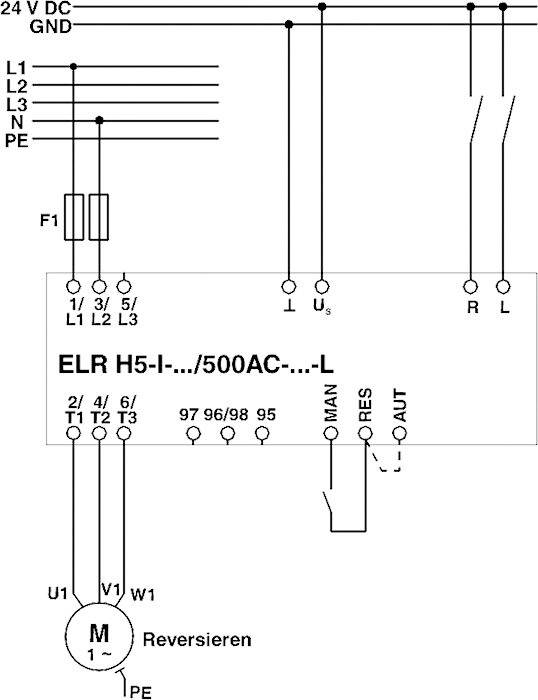

Principdiagram for motorstyring med komponenter: Sikring (F1), Relæ (ELR H5), Motor (M), med tilslutninger og styringsmuligheder (MAN, RES, AUT).

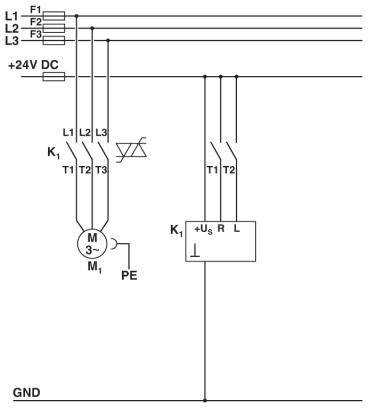

Eldiagram for et elektrisk anlæg: viser ledningsføring og komponenter som kontakter, motor (M1) og sikringer (F1, F2, F3) med +24V DC.

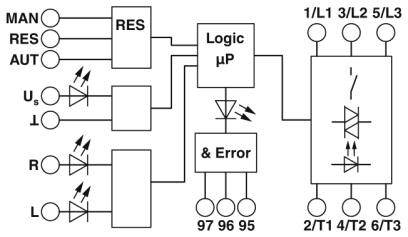

Principdiagram for en logisk styreenhed med mikroprocessor og fejlindikator, indgange til manuel styring og automatiseret tilstand.

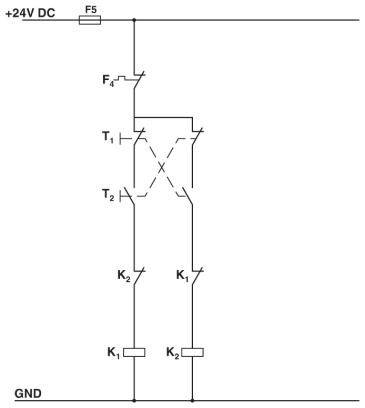

Elektrisk diagram med 24V DC, sikringer F5, F4 og transistorer T1, T2. To kontakter K1, K2 i parallelkobling fører til GND.

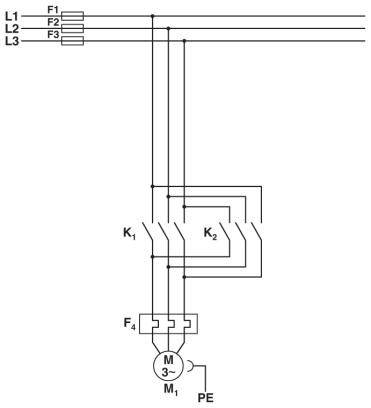

Koblingsskema for en elmotor med to kontaktorer (K1, K2) og fire sikringer (F1-F4). Forbindelser til L1, L2, L3 og jord (PE).

1/8

Lignende billede

Datablad (PDF)

Levering ons. 21. okt.

Antal

stk.

Total (872,00 kr. / stk.r)

872,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Monteringstype: Bæreskinnemontering
Beskyttelsesklasse: IP20
Afisoleringslængde: 8 mm
Maks. Indsatshøjde< 2000 m
Netfrekvens 50/60 Hz
OMRÅDE MED STYRINGSFORSYNING: 19.2 V/DC - 30 V/DC
Dimensioneringsstrøm: 40 mA
Betegnelse indgang: Styreindgang til højre / venstre
Tabseffekt 1.1 W - 3.3 W
Driftspændingsvisning: Grøn LED
Statusvisning: Led gul
Fejlvisning: Led rød
Benævnelse tilslutning: Styrekreds
Skruegevind M3
Type motorstarter: Vendestarter
Ledertværsnit: 0.2 mm² - 2.5 mm²
Ledertværsnit AWG 24 - 14
Tilspændingsmoment 0.5 Nm - 0.6 Nm
MålStødspænding 6 kV
Mærkeisolationsspænding: 500 V

Motorspænding: 550 V/AC

Produkttype: Motorstarter

Forbindelsesstrøm: 2.4 A

Driftsspænding (detaljer): 42 V AC TIL 550 V AC

Nominel spænding: 24 V/DC

Arbejdsfaser: 3

Produc.-delnr.: 2905513

Nominel strøm: 2.4 A

Nominel strøm - afrundet: 2.4 A

Type: ELR H5-I-SC-24DC/500AC-2-L

Dim.: (B x H x T) 22.5 x 107 x 114 mm

Tilslutning: Skruer

Bredde: 22.5 mm

H: 107 mm

D: 114 mm

Maks. temperatur: +70 °C

Min. Temperatur: -25 °C

: 22.5

: 107 mm

: 114 mm

: 0

: 0

: 0.18-2.4 A

: TRUE

: 19.2-19.2 V

: IP20

: Screw connection

: DC

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2140962 Phoenix Contact ELR H5-I-SC-24DC/500AC-2-L 2905513 Motorstarter 24 V/DC Nominel strøm 2.4 A

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2140962 Phoenix Contact ELR H5-I-SC-24DC/500AC-2-L 2905513 Motorstarter 24 V/DC Nominel strøm 2.4 A

Beskrivelse

Hybrid-motorstarter til reversering af 3~ AC-motorer op til 550 V AC, med 24 V DC-indgang, 2,4 A udgangsstrøm, Class 10 udløsningskarakteristik, med begrænset overbelastningsfunktion uden symmetriovervågning og fasesvigtsregistrering samt ingen underbelastningsregistrering.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
