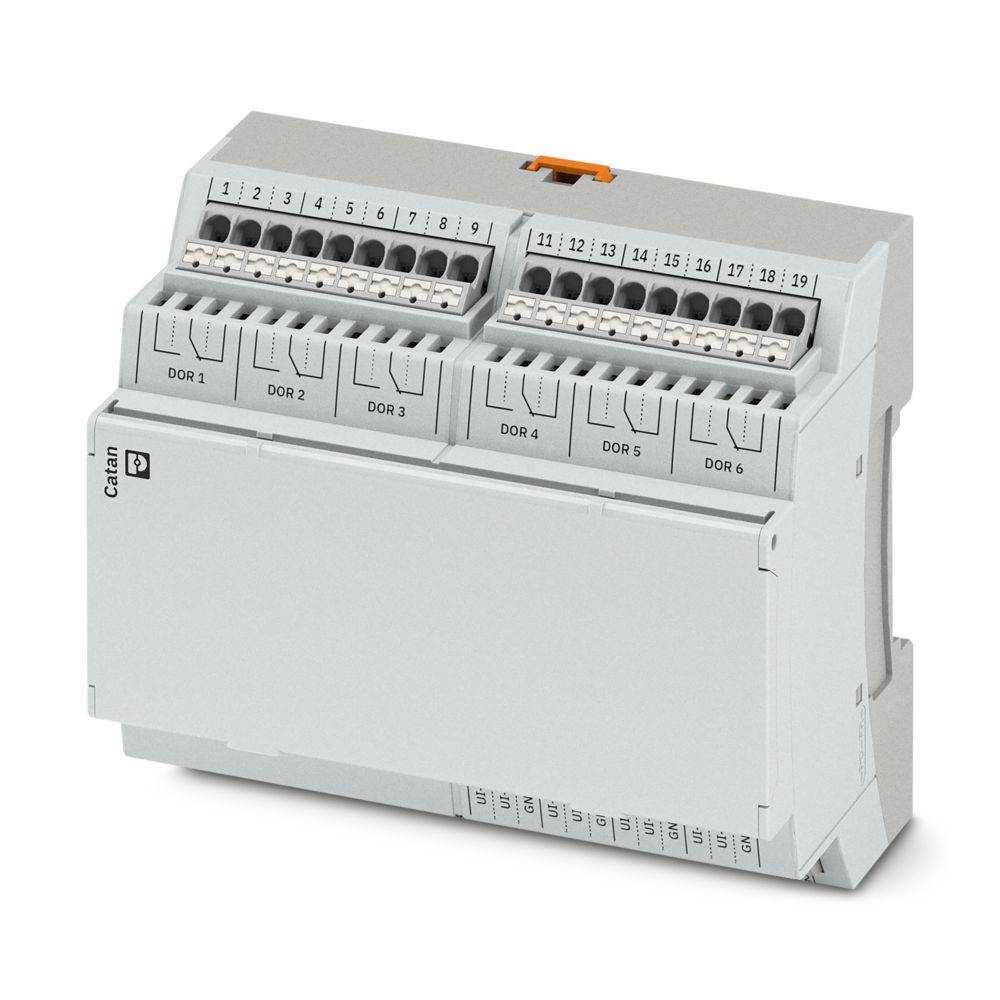

Phoenix Contact CATAN DOR6 UI8 1371364 Relæmodul 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: Catan
- Tilslutning: USB 2.0 Full speed, bøsning type C
- Ledertværsnit fleksibelt: 0,5 mm²... 1,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 1,5 mm² (ledertilslutning med åbnet klemmepunkt);0,34 mm² ... 1,5 mm² (push-in-tilslutning)
- Ledertværsnit AWG: 24... 16
- Bredde: 89,7 mm
- Højde: 68 mm
- Delingsenhed 6 Te (bæreskinnekabinet iht. din 43871)
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivelsestemperatur (under drift) -5 °C ... 50 °C (op til 3000 m üNN)
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Monteringstype: Bæreskinnemontering (iht. din en 60715)
- Isolationsegenskaber: Isolationsegenskaber
- OVERSPÆNDINGSKATEGORI: II (IEC 60664-1, EN 60664-1)
- Tilsmudsningsgrad: 2 (IEC 60664-1, en 60664-1)
- Tilladt luftfugtighed (drift): 5 % ... 95 % (ingen kondensation)
- Tilslutning: Tilslutninger 1 ... 19 (relæ)
- Afisoleringslængde: 10 mm
- Monteringsposition: Vandret
- Længde: 107,6 mm
- Overførselshastighed: Maks. 12 Mbit/s.
- Ledertværsnit fleksibel med kabelsko med plastmuffe: 0,25 mm²... 1,5 mm²
- Ledertværsnit fleksibel med kabelsko uden plastmuffe: 0,25 mm²... 1,5 mm²
- Antal interfaces: 1
- Lufttryk (drift): 70 kPa... 106 kPa (op til 3000 m üNN)
- Anvendelsessted: Indendørs
- Overførselslængde: Maks. 350 m (mellem to deltagere)
- Forsyningsspændingsinterval: 19,2 V DC ... 30 V DC (inklusive alle tolerancer, inklusive bølgethed).
- Tilslutningsteknik: Tilslutningsteknik
- Nominelt tværsnit: 1,5 mm²
- Tilladt luftfugtighed (opbevaring/transport): 5 % ... 95 % (ingen kondensation)
- Bemærk til anvendelse: Kun til industriel anvendelse
- Strømforbrug: Maks. 250 mA;100 mA (uden ekstern belastning);150 mA (med display)
- Beskyttelseskredsløb: Overspændingsbeskyttelse
- Koblingsspænding: Maks. 250 V
- Fødselsdato: 1920
- Lufttryk (opbevaring/transport): 58 kPa... 106 kPa (op til 4500 m üNN)
- Bemærk til tilslutningstype: Single Pair Ethernet (SPE) 10BASE-T1L, skærmet
- Indgangsstrøm 2 mA
- Indgangsfrekvens: Maks. 20 Hz (signalet kan afprses)
- Kontinuerlig grænsestrøm 16 A (ohmsk belastning)
- Mekanisk levetid: 106 koblingscyklusser
- Antal udgange: 6 (omskifter)
- Koblingseffekt: Maks. 4000 VA
- Betegnelse indgang: Tællerindgange
- Indgangssignal strøm: 0 mA... 20 mA; 4 mA... 20 mA
- Beskrivelse af modtagelsen: Åben/lukket kontakt
- Indgangssignal spænding 0 V... 10 V
- Indgangsspændingsområde "0"-signal: -3 V DC ... 5 V DC (en åben indgang leverer altid et 0-signal)
- Indgangsspændingsområde "1"-signal: 11 V DC ... 30 V DC
- Forsyningsspænding: 24 V/DC
- Indgangsmodstand spændingsindgang > 5 MΩ
- Opløsning (strøm): 0,01 mA
- Opløsning (spænding): 1 mV
- NOMINEL UDGANGSSPÆNDING UIN: 24 V DC
- Potentialadskillelse/isolering af spændingsområderne: Potentialadskillelse/isolering af spændingsområderne
- Installationssted: Underfordeling;kontaktskab
- Forsyning: Forsyning:
- Tolerance, relativ: Maks. 1 % (til modstande > 200 Ω)
- Tolerance, absolut: Maks. 0,5 K (ledningslængde maks. 30 m)
- Opløsning: 1 impuls
- Mål uden påsat display: Mål uden påsat display
- Mål med påsat display: Mål med påsat display
- Udvidelsesbus (Link-bus): Udvidelsesbus (Link-bus)
- Tilslutning til Catan Control Panel: Tilslutning til Catan Control Panel
- Analog: Universalindgang: Analog: Universalindgang
- Tolerance, absolut (mA): Maks. 0,05 mA (målingen kræver en ekstern parallelmodstand på 68 Ω.)
- Tolerance, absolut (V): Maks. 3 mV
- Anvendelig sensortype (RTD): Ni 1000;LG-Ni 1000
- Temperaturområde -30°C... 150 °C (NTC 10K);-15 °C... 150 °C (NTC 20k)
- Temperaturopløsning 0,1 K
- Anvendelig sensortype (TC): NTC 10k;NTC 20k;NTC 10k Pre
- Modstandsområde 0 ohm... 180 kΩ
- Opløsning (modstand): 0,1 Ω
- Digital: Universalindgang: Digital: Universalindgang
- Henvisning indgang: Kontakt mod masse.
- Indgangsmodstandsområde > 15 kΩ
- Tæller: Universalindgang: Tæller: Universalindgang
- Relæ: Relæ
- Prøvespænding: Udvidelsesbus / logik: 500 V AC, 50 Hz, 1 min.
- Prøvespænding: Logik / funktionsjord 500 V AC, 50 Hz, 1 min.
- Prøvespænding: Relækontakt / logik: 4 kV AC, 50 Hz, 1 min.
- Prøvespænding: Relækontakt / funktionsjord: 4 kV AC, 50 Hz, 1 min.
- Prøvespænding: Relækontakt / relækontakt (åben kontakt): 1 kV, 50 Hz, 1 min.
- Tilslutninger 1 ... 19 (relæ): Tilslutninger 1 ... 19 (relæ)
- Tilslutninger 31... 62 (spændingsforsyning, link-bus, universalindgange): Tilslutninger 31... 62 (spændingsforsyning, link-bus, universalindgange)
- Produkttype
Relæmodul
- Type
CATAN DOR6 UI8
- Antal udgange max.
6
- Driftsspænding
24 V/DC
- H
60.7 mm
- L
107.6 mm
- Bredde
89.7 mm
IP20
- Dim.
(L x B x H) 107.6 x 89.7 x 60.7 mm
- Tilslutning
Push-in-tilslutning
- Maks. strømforbrug
250 mA
- Produc.-delnr.
1371364
- Montage
Bæreskinnemontering
- D
60.7 mm
107.6 mm
91 mm
60.7 mm
FALSE
0
0
0-0 ms
DC
0
0
0
0
0
1
0
0
FALSE
DC
FALSE
None
Other
FALSE
None
None
TRUE
TRUE
FALSE
FALSE
IP20
0
0
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
None
-3-5 V
FALSE
FALSE
FALSE
FALSE
FALSE
None
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3583224 Phoenix Contact CATAN DOR6 UI8 1371364 Relæmodul 24 V/DC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3583224 Phoenix Contact CATAN DOR6 UI8 1371364 Relæmodul 24 V/DC
Beskrivelse
Catan, analoge strømindgange:, 0 mA... 20 mA, 4 mA... 20 mA, analoge temperaturindgange: , Analoge temperaturindgange: , Beskyttelsesklasse: IP20
