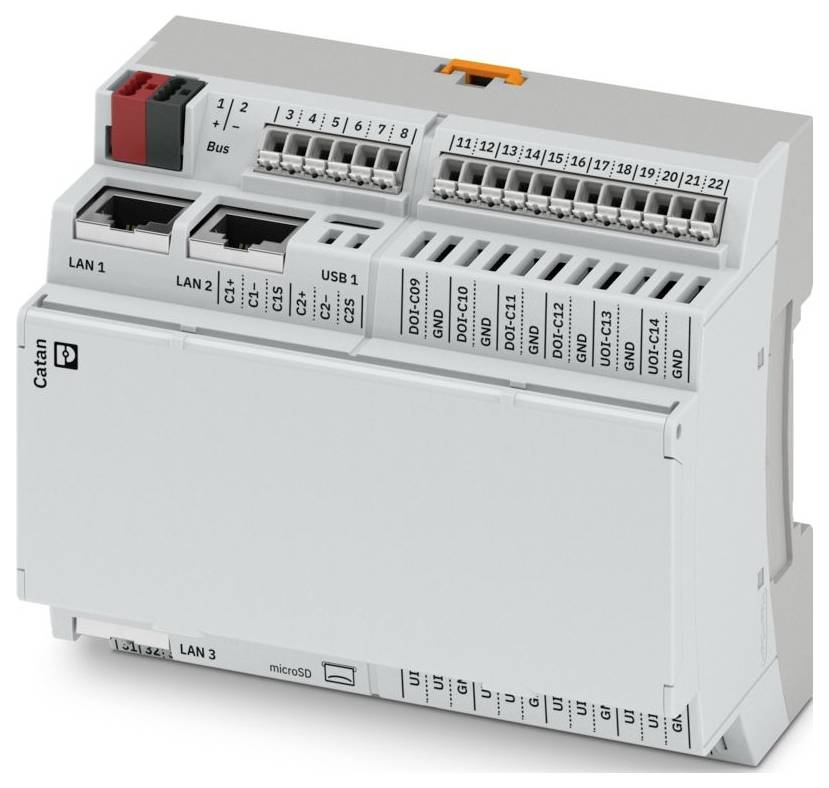

Phoenix Contact CATAN C1 EN 1371432 Styring 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: Catan
- Tilslutning: USB 2.0 Full speed, bøsning type C
- Ledertværsnit fleksibelt: 0,5 mm²... 1,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 1,5 mm² (ledertilslutning med åbnet klemmepunkt);0,34 mm² ... 1,5 mm² (push-in-tilslutning)
- Ledertværsnit AWG: 24... 16
- Bredde: 89,7 mm
- Højde: 68 mm
- Delingsenhed 6 Te (bæreskinnekabinet iht. din 43871)
- Brændbarhedsklasse iht. UL 94: V0
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivelsestemperatur (under drift) -5 °C ... 50 °C (op til 3000 m üNN)
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Monteringstype: Bæreskinnemontering (iht. din en 60715)
- Isolationsegenskaber: Isolationsegenskaber
- OVERSPÆNDINGSKATEGORI: II (IEC 60664-1, EN 60664-1)
- Tilsmudsningsgrad: 2 (IEC 60664-1, en 60664-1)
- Tilladt luftfugtighed (drift): 5 % ... 95 % (ingen kondensation)
- Afisoleringslængde: 10 mm
- Monteringsposition: Vandret;alternativ monteringsposition er mulig, men kan føre til en termisk ydelsesreduktion.
- Længde: 107,6 mm
- Overførselshastighed: Maks. 12 Mbit/s.
- Ledertværsnit fleksibel med kabelsko med plastmuffe: 0,25 mm²... 1,5 mm²
- Ledertværsnit fleksibel med kabelsko uden plastmuffe: 0,25 mm²... 1,5 mm²
- Materiale: Polykarbonat (hus)
- BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
- Antal interfaces: 2 (brug som tilslutning til Catan Control Panel og periferi, USB1 kan også anvendes som USB-Ethernet-gadget)
- RS-485: RS-485
- Lufttryk (drift): 70 kPa... 106 kPa (op til 3000 m üNN)
- Anvendelsessted: Indendørs
- Driftstype: Sink og source
- Ethernet
- Overførselslængde: Maks. 350 m (mellem to deltagere)
- Forsyningsspændingsinterval: 19,2 V DC ... 30 V DC (inklusive alle tolerancer, inklusive bølgethed).
- Forbindelsesteknik: 2-leder
- Nominelt tværsnit: 1,5 mm²
- Tilladt luftfugtighed (opbevaring/transport): 5 % ... 95 % (ingen kondensation)
- Bemærk til anvendelse: Kun til industriel anvendelse
- Nominel udgangsspænding: 24 V DC
- Elektromagnetisk kompatibilitet: Overensstemmelse med EMC-direktivet
- Beskyttelse mod kortslutning;overbelastning;beskyttelse mod DC-fejltilslutning (maks. 30 V)
- Forsyning: Forsyning
- Vibrationsbestandighed i henhold til en 60068-2-6/IEC 60068-2-6: 5g
- Stød iht. en 60068-2-27/IEC 60068-2-27: 30g
- Permanent chok iht. en 60068-2-27/IEC 60068-2-27: 10 g.
- Lufttryk (opbevaring/transport): 58 kPa... 106 kPa (op til 4500 m üNN)
- Strømforbrug typisk: 350 mA (uden ekstern belastning);400 mA (med display)
- Strømforbrug maks.: Maks. 3,6 A
- Bemærk til tilslutningstype: Single Pair Ethernet (SPE) 10BASE-T1L, skærmet
- Indgangsstrøm 1 mA
- Indgangsfrekvens: Maks. 20 Hz (signalet kan afprses)
- Udgangsstrøm maks. 500 mA
- Særlige egenskaber: Udviklingsproces certificeret i henhold til IEC 62443-4-1
- Funktionalitet: Funktionalitet
- Antal udgange: 4
- Betegnelse indgang: Tællerindgange
- Betegnelse udgang: Digitale udgange
- Indgangssignal strøm: 0 mA... 20 mA; 4 mA... 20 mA
- Beskrivelse af modtagelsen: Åben/lukket kontakt
- Indgangssignal spænding 0 V... 10 V
- Udgangssignal spænding: 0 V... 10 V
- USB
- Indgangsspændingsområde "0"-signal: -3 V DC ... 5 V DC (en åben indgang leverer altid et 0-signal)
- Indgangsspændingsområde "1"-signal: 11 V DC ... 30 V DC
- Farve (kabinetoverdel): Lysegrå (RAL 7035)
- Farve (kabinetunderdel): Grå (RAL 7042).
- Indgangsmodstand spændingsindgang > 5 MΩ
- Opløsning (strøm): 0,01 mA
- Opløsning (spænding): 1 mV
- Tilladt ledningslængde: Maks. 30 m (til overholdelse af kravene i henhold til CE og til overensstemmelse med EMC-direktivet)
- Realtidsur: Integreret (kapacitiv buffered)
- Systemkrav: Systemkrav
- Understøttede programmeringssprog: Niagara Framework®
- NOMINEL UDGANGSSPÆNDING UIN: 24 V DC
- Installationssted: Underfordeling;kontaktskab
- Nominel belastning ohmsk: 12 W (48 Ω)
- Spændingsstyrke mod korte impulser: Spændingssikker
- Tolerance, relativ: Maks. 1 % (til modstande > 200 Ω)
- Tolerance, absolut: Maks. 0,5 K (ledningsmodstand maks. 2 Ω (30 m kobberkabel med d = 0,8 mm))
- Udgangsstrøm i slukket tilstand: Maks. 1,4 mA
- Reaktion ved overbelastning: Auto-Restart
- Opløsning: 1 impuls
- Remanent datahukommelse: 5 GByte (eMMC);512 kbyte (MRAM, ekstra hukommelse)
- Hukommelse 1024 MByte (LPDDR4-RAM)
- Engineering-værktøj: Ealytics
- FORSYNINGSSPÆNDING (DC) 24 V DC
- Overensstemmelse med EMC-retningslinjer: Støjimmunitet i henhold til en IEC 63044-5-2 transient overspænding (Surge) kriterium B; interferensprøvning i henhold til en IEC 63044-5-2 hurtige transienter (Burst) kriterium A, ±500 V,kriterium B, ±1000 V;støjimmunitet i henhold til en IEC 63044-5-2 elektromagnetiske felter kriterium A, feltstyrke: 10 V/m;immunitetsprøvning i henhold til en IEC 63044-5-2-afladning af statisk elektricitet (ESD) kriterium A, ±4 kV kontaktafladning, ±8 kV luftafladning;test af immunitet i henhold til en IEC 63044-5-2 ledningsbårne forstyrrelser kriterium A, prøvespænding 10 V;kontrol af støjemission i henhold til en IEC 63044-5-2 klasse B.
- Mål uden påsat display: Mål uden påsat display
- Mål med påsat display: Mål med påsat display
- Udvidelsesbus (Link-bus): Udvidelsesbus (Link-bus)
- Analog: Universalindgang: Analog: Universalindgang
- Tolerance, absolut (mA): Maks. 0,05 mA (målingen kræver en ekstern parallelmodstand på 68 Ω.)
- Tolerance, absolut (V): Maks. 25 mV
- Anvendelig sensortype (RTD): Ni 1000;LG-Ni 1000
- Temperaturområde -30°C... 150 °C (NTC 10K);-15 °C... 150 °C (NTC 20k)
- Temperaturopløsning 0,1 K
- Anvendelig sensortype (TC): NTC 10k;NTC 20k;NTC 10k Pre
- Modstandsområde 0 ohm... 180 kΩ
- Opløsning (modstand): 0,1 Ω
- Digital: Universalindgang: Digital: Universalindgang
- OBS indgang: Hver universaludgang kan indstilles som digital indgang. Se tabellen "funktion "digital indgang".
- Indgangsmodstandsområde > 15 kΩ
- Tæller: Universalindgang: Tæller: Universalindgang
- Prøvespænding: Udvidelsesbus / logik: 500 V AC, 50 Hz, 1 min.
- Prøvespænding: Logik / funktionsjord 500 V AC, 50 Hz, 1 min.
- Trusted Platform Module: TPM 2.0
- Prøvespænding: LAN / logik: 500 V AC, 50 Hz, 1 min.
- Prøvespænding: TP / logik: 500 V AC, 50 Hz, 1 min.
- Prøvespænding: RS-485 / logik: 500 V AC, 50 Hz, 1 min.
- Strømbelastningsevne (klempunkter) 13,5 A.
- Strømbelastningsevne (transit mellem klemmepunkter): 4 A.
- Digital: Digital indgang (doi): Digital: Digital indgang (doi)
- Digital: Universaludgang: Digital: Universaludgang
- Tæller: Digital indgang (doi): Tæller: Digital indgang (doi)
- Analog: Universaludgang: Analog: Universaludgang
- Udgangsstrøm (pr. kanal): Maks. 10 mA
- Digital: Digital udgang (doi): Digital: Digital udgang (doi)
- Bemærkning udgang: De tekniske data er identiske med dataene for de digitale udgange med funktionen "digital indgang" (DOI).
- Reaktion ved slukning af spænding: Udgangen følger spændingsforsyningen uforsinket
- Tilslutninger 1 ... 2 (TP-bustilslutning): Tilslutninger 1 ... 2 (TP-bustilslutning)
- Tilslutninger 3... 62 (spændingsforsyning, link-bus, i/O): Tilslutninger 3... 62 (spændingsforsyning, link-bus, i/O)
- Bus til rumautomatisering: Bus til rumautomatisering
- Produkttype
Styring
- Interface
USB-C
RJ45
- Antal udgange max.
4
- Driftsspænding
24 V/DC
- H
60.7 mm
- L
107.6 mm
- Bredde
89.7 mm
IP20
- Dim.
(L x B x H) 107.6 x 89.7 x 60.7 mm
- Tilslutning
Push-in-tilslutning
- Produc.-delnr.
1371432
- Type
CATAN C1 EN
- Montage
Bæreskinnemontering
- D
60.7 mm
107.6 mm
91 mm
60.7 mm
0
4
0
0
DC
5242880 kByte
3
0
0
2
2
0
0
FALSE
None
None
TRUE
FALSE
FALSE
0
0
FALSE
FALSE
FALSE
FALSE
None
None
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3583185 Phoenix Contact CATAN C1 EN 1371432 Styring 24 V/DC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3583185 Phoenix Contact CATAN C1 EN 1371432 Styring 24 V/DC
Beskrivelse
Styring til bygningsautomatisering. 14 konfigurerbare ind- og udgange. Interfaces: 3 x Ethernet, 2 x RS-485, 2 x USB-C, TP til rumautomatisering, 2 x SPE til Catan-udvidelsesmoduler. Lokal forrangsbetjening via Catan Control Panel.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
