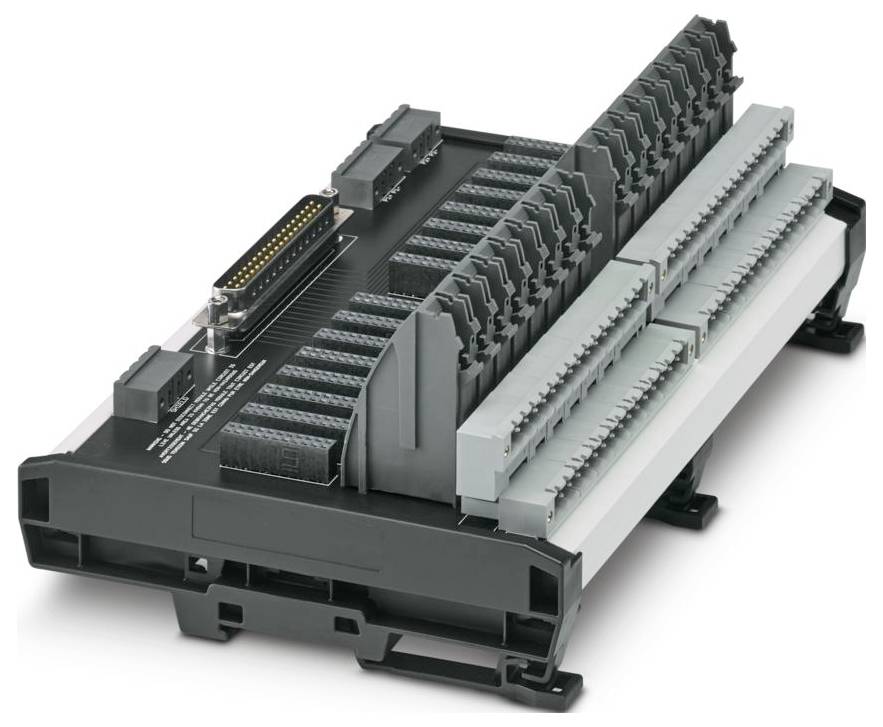

Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Sokkelmodul 230 V/AC
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: VIP i/O-Marshalling
- Poltal: 37
- Tilslutningstype: D-sub-stiftliste
- Bredde: 199 mm
- Højde: 142,3 mm
- Dybde: 78 mm
- Farve: Grå (RAL 7042).
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivelsestemperatur (under drift) -40 °C... 70 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 70 °C
- Højde: < 2000 m.
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: II, III.
- Tilsmudsningsgrad: 2
- Tilladt luftfugtighed (drift): 0 % ... 95 % (ingen kondensation)
- Monteringsposition: Vilkårlig på 35-mm-bæreskinne i henhold til en 60715
- ATEX: ATEX
- IECEx: IECEx
- Mærkning: Klasse i, div. 2 GROUPS A, B, C, D T4
- Klasse i, zone 2, Aex ec IIC T4 GC
- Ex ec IIC T4 GC
- Tilslutning iht. standard: IEC / en
- Certifikat: CSA 22CA80084549X
- Artikelmål: Artikelmål
- UKEX: UKEX
- Statusvisning: nej
- Antal kanaler: 16
- Maksimal driftsspænding: 30 V DC (P2- og feltklemmer);230 V AC (P2- og feltklemmer);30 V DC (P1-klemmer);30 V DC (D-sub)
- Statusvisning forefindes: nej
- Sikkerhedsdata: Sikkerhedsdata
- Indgangsspænding UI: 30 V (pr. kanal)
- Induktivitet Li 0 mH
- CI-kapacitet: 0 µF
- Sikkerhedstekniske maksimumspænding med: 253 V AC
- Indgangsstrøm II: 1 A (pr. kanal)
- CSA, USA/Canada: CSA, USA/Canada
- Antal tilslutninger: 1
- Maks. Strømbelastningsevne pr. kog: 3 A (feltsignal);1 A (kontrolkontakter)
- Feltniveau: Feltniveau
- Kontrolniveau: Kontrolniveau
- Maks. Tilladt strøm: 15 A (P1- eller P2-klemmer)
- Maks. Tilladt sumstrøm: 15 A (pr. modul)
- Produkttype
Sokkelmodul
- Display
Nej
- Min. driftsspænding
19.2 V/DC
- Driftsspænding
19.2 - 30, 230 V/DC, V/AC
- Driftsspænding maks.
30 V/DC
230 V/AC
- Driftsspænding
230 V/AC
- H
142.3 mm
- L
78 mm
- Bredde
199 mm
IP20
- Dim.
(L x B x H) 78 x 199 x 142.3 mm
- Produc.-delnr.
1065476
- Type
BASE-MSTB/D37M/16CH/EX
- Montage
Bæreskinnemontering
- Maks. omgivelsestemperatur
70 °C
- Min. omgivelsestemperatur
-40 °C
- Ex Zone
2
- Indhold
1 stk
- D
78 mm
- Målestrøm
15 A
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3562513 Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Sokkelmodul 230 V/AC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3562513 Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Sokkelmodul 230 V/AC
Beskrivelse
16-kanals VIP i/O-Marshall-basiselement med 37-polet D-sub-stikforbindelse til universel anvendelse. Indstikbare felt- og forsyeklemmer kan fås som tilbehør. Valgfrit med skrue- eller push-in-tilslutningsteknik.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
