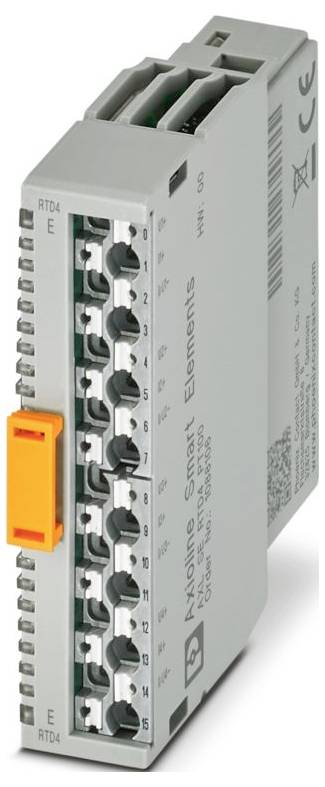

Phoenix Contact AXL SE RTD4 PT100 1088106 Temperaturmodul 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: Aksialoline Smart Elements Smart Elements
- Konstruktion: modulær
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,25 mm²... 1,5 mm²
- Ledertværsnit stiv: 0,25 mm²... 1,5 mm²
- Ledertværsnit AWG: 24... 16
- Bredde: 14,9 mm
- Højde: 62,2 mm
- Dybde: 62 mm
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (drift): -25 °C... 60 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Monteringstype: Stikmontering ( Smart element-stikplads)
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: II (IEC 60664-1)
- Tilsmudsningsgrad: 2 (en 60664-1)
- Tilladt luftfugtighed (drift): 5 % ... 95 % (ingen kondensation)
- Navngivning tilslutning: Periferi
- Afisoleringslængde: 8 mm
- Monteringsposition: Se system, hvor Smart elementet indsættes.
- Overførselshastighed: Se system, hvor du anvender Smart-elementet.
- Ledertværsnit fleksibel med kabelsko med plastmuffe: 0,25 mm²... 1,5 mm²
- Ledertværsnit fleksibel med kabelsko uden plastmuffe: 0,25 mm²... 1,5 mm²
- Maksimal tabseffekt ved nominel betingelse: 0,4 W.
- BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
- Antal interfaces: 1
- Lufttryk (drift): 70 kPa... 106 kPa (op til 3000 m üNN)
- Forsyningsspændingsinterval: 19,2 V DC ... 30 V DC (inklusive alle tolerancer, inklusive bølgethed).
- Tilslutningsteknik: Tilslutningsteknik
- Tilladt luftfugtighed (opbevaring/transport): 5 % ... 95 % (ingen kondensation)
- Bemærk til anvendelse: Kun til industriel anvendelse
- Strømforbrug: Min. 5 mA (uden tilsluttet periferi)
- Ledningstilslutning: Ledningstilslutning
- Sikkerhedsafbryder: Overspændingsbeskyttelse | se system hvor du anvender Smart-elementet.;polvendingsbeskyttelse | polaribeskyttelsesdiode
- Anvendelse: Registrering af Pt 100 temperatursensorer
- Lufttryk (opbevaring/transport): 70 kPa... 106 kPa (op til 3000 m üNN)
- Henvisning til tilslutningstype: Vær opmærksom på oplysningerne om ledertværsnit i brugerhåndbogen "aksioline Smart Elements Smart Elements".
- Benævnelse indgang: Analoge RTD-indgange
- Beskrivelse af indgangen: Indgange til resistive temperatursensorer
- Antal indgange: 4 (Pt 100)
- Analog: Analog:
- Forsyningsspænding 24 V DC (via Card Edge-stik).
- Henvisning til tilslutningsteknik: Afskærmet, 2-, 3- og 4-leder-sensorer kan tilsluttes
- Opløsning A/D-konverter 16 bit
- Anvendelige sensortyper (RTD): PT 100 (IEC 60751/en 60751)
- Modul: Modul
- ID-kode (hex): None
- Procesdatakanal, 64 bit
- Indlæsningsrum med plads til 8 byte
- ID-adresserum 0 byte
- Behov for parameterdata: 24 byte
- Behov for konfigurationsdata: 6 byte
- Potentialadskillelse/isolering af spændingsområderne: Potentialadskillelse/isolering af spændingsområderne
- Visning af måleværdier: 16 bit (15 bit + fortegn)
- Prøvespænding 24 -V-forsyning (periferi) / funktionsjord: 500 V AC, 50 Hz, 1 min.
- Dataformater: Standardiseret visning
- Tolerance, relativ: type. 0,05 % (måleområde -200 °C... 400 °C, baseret på den positive slutværdi for måleområdet på 850 °C);maks. 0,1 % (måleområde -200 °C... 400 °C, baseret på den positive slutværdi for måleområdet på 850 °C);type. 0,1 % (måleområde -200 °C... 850 °C, baseret på den positive slutværdi for måleområdet på 850 °C);maks. 0,2 % (måleområde -200 °C... 850 °C, baseret på den positive slutværdi for måleområdet på 850 °C)
- Tolerance, absolut: Se tabeller til tolerancer
- Procesdata-opdatering: type. 1 ms
- Smart element-interface: Smart element-interface
- Potentiale: Forsyning af smart Smart Elements (USE): Potentiale: Levering af logiske Smart Elements (USE)
- Starttid til driftsberedskab: < 1000 ms
- Potentiale: Ekstern forsyning (up): Potentiale: Ekstern forsyning (up)
- Prøvespænding: Forsyning logik / 24-V-forsyning (periferi): 500 V AC, 50 Hz, 1 min.
- Prøvespænding: Forsyning logik / funktionsjord 500 V AC, 50 Hz, 1 min.
- Periferi: Periferi
- Nominel værdi af strømkilder: 1 mA (pulseret strøm, angivelsen er gyldig under aftastningsfasen)
- Produkttype
Temperaturmodul
- Type
AXL SE RTD4 PT100
- Antal analoge indgange max.
4
- Antal analoge udgange max.
0
- Antal indgange max.
4
- Antal udgange max.
0
- Antal indgange
4 x
- Antal udgange
0 x
- Driftsspænding
24 V/DC
- H
62.2 mm
- L
62 mm
- Bredde
14.9 mm
IP20
- Dim.
(L x B x H) 62 x 14.9 x 62.2 mm
- Forbindelsesteknik
3-leder
- Tilslutning
Push-in-tilslutning
- Maks. strømforbrug
12 mA
- Produc.-delnr.
1088106
- Variant
modulær
- Montage
Stikmontering (Smart element-stikplads)
- Reaktionstid
1 ms
- Maks. omgivelsestemperatur
60 °C
- Min. omgivelsestemperatur
-25 °C
- D
62 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3563320 Phoenix Contact AXL SE RTD4 PT100 1088106 Temperaturmodul 24 V/DC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3563320 Phoenix Contact AXL SE RTD4 PT100 1088106 Temperaturmodul 24 V/DC
Beskrivelse
Aksialoline Smart Elements, temperaturregistreringsmodul, registrering af Pt 100 temperatursensorer, analoge RTD-indgange: 4 (Pt 100), tilslutningsteknik: 3-leder, beskyttelsesklasse IP20
