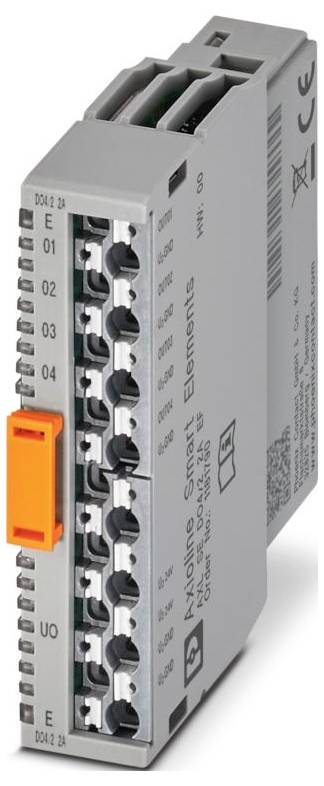

Phoenix Contact AXL SE DO4/2 2A EF 1181790 Digitalmodul 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: Aksialoline Smart Elements Smart Elements
- Konstruktion: modulær
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,25 mm²... 1,5 mm²
- Ledertværsnit stiv: 0,25 mm²... 1,5 mm²
- Ledertværsnit AWG: 24... 16
- Bredde: 14,9 mm
- Højde: 62,2 mm
- Dybde: 62 mm
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (drift): -25 °C... 60 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Monteringstype: Stikmontering ( Smart element-stikplads)
- Isolationsegenskaber: Isolationsegenskaber
- OVERSPÆNDINGSKATEGORI: II (IEC 60664-1, EN 60664-1)
- Tilsmudsningsgrad: 2 (IEC 60664-1, en 60664-1)
- Tilladt luftfugtighed (drift): 5 % ... 95 % (ingen kondensation)
- Navngivning tilslutning: Periferi
- Afisoleringslængde: 8 mm
- Monteringsposition: Se system, hvor Smart elementet indsættes.
- Overførselshastighed: Se system, hvor du anvender Smart-elementet.
- Ledertværsnit fleksibel med kabelsko med plastmuffe: 0,25 mm²... 1,5 mm²
- Ledertværsnit fleksibel med kabelsko uden plastmuffe: 0,25 mm²... 1,5 mm²
- Maksimal tabseffekt ved nominel betingelse: 2,05 W.
- BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
- Udgangsspænding: 24 V/DC
- Antal interfaces: 1
- Lufttryk (drift): 70 kPa... 106 kPa (op til 3000 m üNN)
- Forsyningsspændingsinterval: 19,2 V DC ... 30 V DC (inklusive alle tolerancer, inklusive bølgethed).
- Tilslutningsteknik: Tilslutningsteknik
- Tilladt luftfugtighed (opbevaring/transport): 5 % ... 95 % (ingen kondensation)
- Bemærk til anvendelse: Kun til industriel anvendelse
- Strømforbrug: Maks. 8 A (ekstern sikring)
- Nominel udgangsspænding: 24 V DC
- Ledningstilslutning: Ledningstilslutning
- Sikkerhedsafbryder: Overspændingsbeskyttelse | elektronisk (35 V, 0,5 s);polvendingsbeskyttelse | parallel diode
- Lufttryk (opbevaring/transport): 70 kPa... 106 kPa (op til 3000 m üNN)
- Henvisning til tilslutningstype: Vær opmærksom på oplysningerne om ledertværsnit i brugerhåndbogen "aksioline Smart Elements Smart Elements".
- Antal udgange: 4
- Betegnelse udgang: Digitale udgange
- Digital:
- Forsyningsspænding: Via Card Edge-stik
- Udgangsspænding i slukket tilstand: Maks. 1 V.
- Modul: Modul
- ID-kode (hex): None
- Procesdatakanal, 8 bit
- Indlæsningslokale: 1 byte
- ID-adresserum: 1 byte
- Behov for parameterdata: 3 byte
- Behov for konfigurationsdata: 7 byte
- Potentialadskillelse/isolering af spændingsområderne: Potentialadskillelse/isolering af spændingsområderne
- Nominel belastning induktiv: 48 VA (1,2 H, 12 Ω, ved 24 V DC)
- Nominel belastning lamper: 24 W (ved 24 V DC)
- Nominel belastning ohmsk: 48 W (12 Ω, i forsyningsspændingsområdet)
- Reaktion ved induktiv overbelastning: Udgang kan ødelægges
- Overstrømsfrakobling: Min. 2,8 A.
- Maksimal udgangsstrøm pr. modul: Maks. 8 A (ekstern sikring | vær opmærksom på derating.)
- Belastning min. 10 kΩ
- Udgangsstrøm i slukket tilstand: Maks. 300 µA
- Koblingshyppighed: Maks. 1200 pr. sekund (ved ohmsk belastning, mindst 50 mA belastningsstrøm);maks. 1 pr. sekund (ved induktiv nominel belastning);maks. 4 pr. sekund (ved lampenlast)
- Reaktion ved overbelastning: Frakobling med automatisk restart
- Signalforsinkelse: Maks. 100 µs (ved opstart);maks. 100 µs (ved frakobling, ved mindst 50 mA belastningsstrøm)
- Udgangsstrøm ved massebruch i slukket tilstand: < 1 mA
- Smart element-interface: Smart element-interface
- Potentiale: Forsyning af smart Smart Elements (USE): Potentiale: Levering af logiske Smart Elements (USE)
- Starttid til driftsberedskab: < 500 ms
- Prøvespænding: Forsyning logik / funktionsjord 500 V AC, 50 Hz, 1 min.
- Periferi: Periferi
- Prøvespænding: Forsyning logik / 24 -V-forsyning up: 500 V AC, 50 Hz, 1 min.
- Prøvespænding 24 -V-forsyning up / funktionsjord: 500 V AC, 50 Hz, 1 min.
- Potentiale: Ekstern forsyning (UO): Potentiale: Ekstern forsyning (UO)
- Prøvespænding: Forsyning logik / 24-V-forsyning UO (periferi): 500 V AC, 50 Hz, 1 min.
- Prøvespænding 24 -V-forsyning UO (periferi) / 24-V-forsyning up: 500 V AC, 50 Hz, 1 min.
- Prøvespænding 24 -V-forsyning UO (periferi) / funktionsjord: 500 V AC, 50 Hz, 1 min.
- Produkttype
Digitalmodul
- Type
AXL SE DO4/2 2A EF
- Antal udgange max.
4
- Antal udgange
4 x
- Udgangssignal strøm
2 A
- Maks. udgangsstrøm per kanal
2 A
- Udgangssignal spænding
24 V
- Driftsspænding
24 V/DC
- H
62.2 mm
- L
62 mm
- Bredde
14.9 mm
IP20
- Dim.
(L x B x H) 62 x 14.9 x 62.2 mm
- Forbindelsesteknik
2-leder
- Tilslutning
Push-in-tilslutning
- Maks. strømforbrug
8 A
- Produc.-delnr.
1181790
- Variant
modulær
- Montage
Stikmontering (Smart element-stikplads)
- Maks. omgivelsestemperatur
60 °C
- Min. omgivelsestemperatur
-25 °C
- D
62 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3565503 Phoenix Contact AXL SE DO4/2 2A EF 1181790 Digitalmodul 24 V/DC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3565503 Phoenix Contact AXL SE DO4/2 2A EF 1181790 Digitalmodul 24 V/DC
Beskrivelse
Axialoline Smart Elements, digitaludgivermodul, digitale udgange: 4 , 24 V DC, 2 A, Forbindelsesteknik: 2-leder, beskyttelsesklasse: IP20
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
