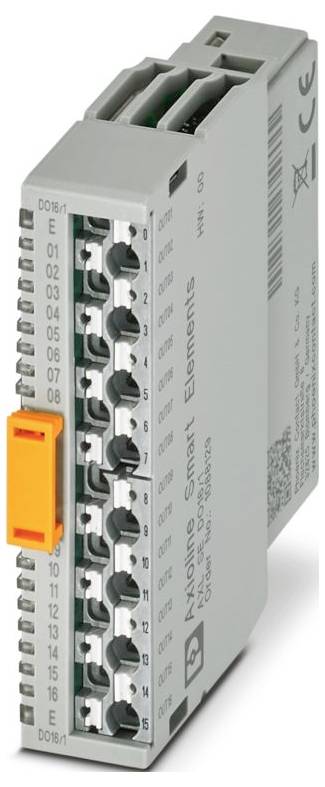

Phoenix Contact AXL SE DO16/1 1088129 Digitalmodul 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: Aksialoline Smart Elements Smart Elements
- Konstruktion: modulær
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,25 mm²... 1,5 mm²
- Ledertværsnit stiv: 0,25 mm²... 1,5 mm²
- Ledertværsnit AWG: 24... 16
- Bredde: 14,9 mm
- Højde: 62,2 mm
- Dybde: 62 mm
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (drift): -25 °C... 60 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Monteringstype: Stikmontering ( Smart element-stikplads)
- Isolationsegenskaber: Isolationsegenskaber
- OVERSPÆNDINGSKATEGORI: II (IEC 60664-1, EN 60664-1)
- Tilsmudsningsgrad: 2 (IEC 60664-1, en 60664-1)
- Tilladt luftfugtighed (drift): 5 % ... 95 % (ingen kondensation)
- Navngivning tilslutning: Periferi
- Afisoleringslængde: 8 mm
- Monteringsposition: Se system, hvor Smart elementet indsættes.
- Overførselshastighed: Se system, hvor du anvender Smart-elementet.
- Ledertværsnit fleksibel med kabelsko med plastmuffe: 0,25 mm²... 1,5 mm²
- Ledertværsnit fleksibel med kabelsko uden plastmuffe: 0,25 mm²... 1,5 mm²
- Maksimal tabseffekt ved nominel betingelse: 1,2 W.
- BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
- Udgangsspænding: 24 V
- Antal interfaces: 1
- Lufttryk (drift): 70 kPa... 106 kPa (op til 3000 m üNN)
- Forsyningsspændingsinterval: 19,2 V DC ... 30 V DC (inklusive alle tolerancer, inklusive bølgethed).
- Tilslutningsteknik: Tilslutningsteknik
- Tilladt luftfugtighed (opbevaring/transport): 5 % ... 95 % (ingen kondensation)
- Bemærk til anvendelse: Kun til industriel anvendelse
- Strømforbrug: Min. 40 mA (uden tilsluttet periferi)
- Nominel udgangsspænding: 24 V DC
- Ledningstilslutning: Ledningstilslutning
- Sikkerhedsafbryder: Overspændingsbeskyttelse | se system hvor du anvender Smart elementet.;polvendingsbeskyttelse | parallel diode
- Lufttryk (opbevaring/transport): 70 kPa... 106 kPa (op til 3000 m üNN)
- Henvisning til tilslutningstype: Vær opmærksom på oplysningerne om ledertværsnit i brugervejledningen "aksioline Smart Elements Smart Elements".;ved lavt ledertværsnit og stor strøm kan klemstedstemperaturen ligge op til 45 K over omgivelsestemperaturen.;vær ved valg af ledninger opmærksom på den tilladte driftstemperatur ifølge IEC eller UL.
- Antal udgange: 16
- Betegnelse udgang: Digitale udgange
- Digital:
- Forsyningsspænding 24 V DC (via Card Edge-stik).
- Udgangsspænding i slukket tilstand: Maks. 1 V.
- Begrænsning ved induktiv koblingsspænding: -32,8 V DC... -15 V DC
- Modul: Modul
- ID-kode (hex): None
- Procesdatakanal, 16 bit
- Indlæsningslokale: 0 byte
- ID-adresserum: 2 byte
- Behov for parameterdata: 9 byte
- Behov for konfigurationsdata: 6 byte
- Potentialadskillelse/isolering af spændingsområderne: Potentialadskillelse/isolering af spændingsområderne
- Prøvespænding 24 -V-forsyning (periferi) / funktionsjord: 500 V AC, 50 Hz, 1 min.
- Nominel belastning induktiv: 12 VA (1,2 H, 48 Ω, ved nominel spænding)
- Nominel belastning lamper 12 W (ved nominel spænding)
- Nominel belastning ohmsk: 12 W (48 Ω, ved nominel spænding)
- Lavspændingsstyrke mod korte impulser: Betinget spændingssikker op til 0,5 A i 1 sek.
- Reaktion ved induktiv overbelastning: Udgang kan ødelægges
- Overstrømsfrakobling: Min. 0,7 A.
- Maksimal udgangsstrøm pr. modul: Maks. 6 A (sørg for, at den maksimalt tilladte strøm på 6 A ikke overskrides!)
- Belastning min. 10 kΩ
- Udgangsstrøm i slukket tilstand: Maks. 300 µA
- Koblingshyppighed: Maks. 1200 pr. sekund (ved ohmsk belastning, mindst 50 mA belastningsstrøm);maks. 1 pr. sekund (ved induktiv nominel belastning);maks. 16 pr. sekund (ved lampenlast)
- Reaktion ved overbelastning: Frakobling med automatisk restart
- Signalforsinkelse: Maks. 100 µs (ved opstart);maks. 100 µs (ved frakobling, ved mindst 50 mA belastningsstrøm)
- Udgangsstrøm ved massebruch i slukket tilstand: < 1 mA
- Smart element-interface: Smart element-interface
- Potentiale: Forsyning af smart Smart Elements (USE): Potentiale: Levering af logiske Smart Elements (USE)
- Starttid til driftsberedskab: < 500 ms
- Potentiale: Ekstern forsyning (up): Potentiale: Ekstern forsyning (up)
- Prøvespænding: Forsyning logik / 24-V-forsyning (periferi): 500 V AC, 50 Hz, 1 min.
- Prøvespænding: Forsyning logik / funktionsjord 500 V AC, 50 Hz, 1 min.
- Periferi: Periferi
- Produkttype
Digitalmodul
- Type
AXL SE DO16/1
- Antal udgange max.
16
- Antal udgange
16 x
- Maks. udgangsstrøm per kanal
500 mA
- Udgangssignal spænding
24 V
- Driftsspænding
24 V/DC
- H
62.2 mm
- L
62 mm
- Bredde
14.9 mm
IP20
- Dim.
(L x B x H) 62 x 14.9 x 62.2 mm
- Forbindelsesteknik
1-leder
- Tilslutning
Push-in-tilslutning
- Maks. strømforbrug
6 A
- Produc.-delnr.
1088129
- Variant
modulær
- Montage
Stikmontering (Smart element-stikplads)
- Maks. omgivelsestemperatur
60 °C
- Min. omgivelsestemperatur
-25 °C
- D
62 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3563374 Phoenix Contact AXL SE DO16/1 1088129 Digitalmodul 24 V/DC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3563374 Phoenix Contact AXL SE DO16/1 1088129 Digitalmodul 24 V/DC
Beskrivelse
Axialoline Smart Elements, digitaludgivermodul, digitale udgange: 16 , 24 V DC, 500 mA, Forbindelsesteknik: 1-leder, beskyttelsesklasse: IP20
