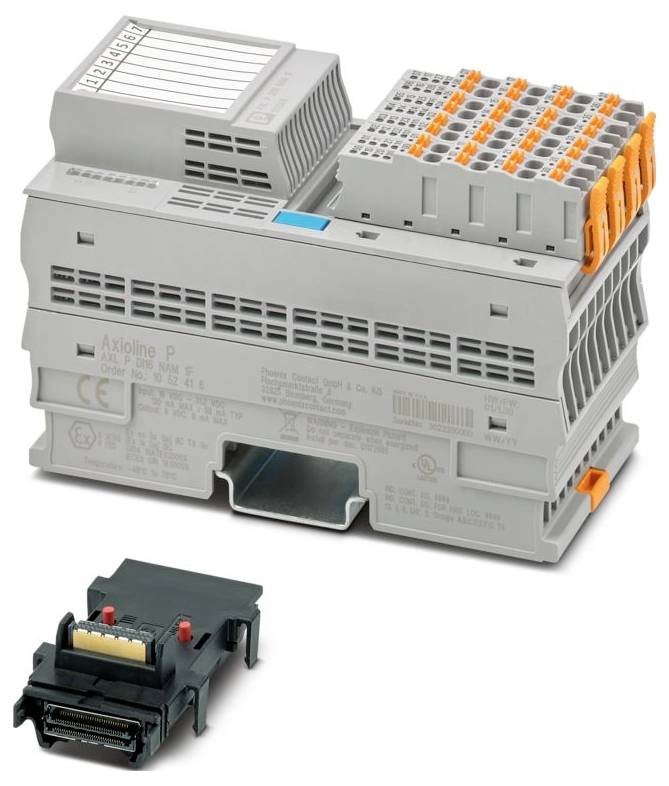

Phoenix Contact AXL P DI16 NAM 1F 1052416 Digitalmodul 24 V/DC, 5 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: Aksialoline P.
- Konstruktion: Blokmodular
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,2 mm²... 1,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 1,5 mm²
- Ledertværsnit AWG: 24... 16
- Bredde: 53,6 mm
- Højde: 126,1 mm
- Dybde: 77,14 mm
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivelsestemperatur (under drift) -40 °C... 70 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- OVERSPÆNDINGSKATEGORI: II (IEC 60664-1, EN 60664-1)
- Tilsmudsningsgrad: 2 (IEC 60664-1, en 60664-1)
- Tilladt luftfugtighed (drift): 5 % ... 95 % (ingen kondensation)
- Betegnelse tilslutning: Aksialoline P-stikforbindelse
- Afisoleringslængde: 8 mm
- Monteringsposition: Vilkårlig (ingen temperatur-derating)
- ATEX: ATEX
- IECEx: IECEx
- Overførselshastighed 100 Mbit/s.
- Mærkning: Klasse i, division 2, Groups A, B, C D, T4;Class i, zone 2, IIC T4
- UL, USA / Canada: Klasse i, div. 2, GROUPS A, B, C, D T4
- Klasse i, zone 2, IIC T4
- Maksimal tabseffekt ved nominel betingelse: 3,17 W.
- BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
- Antal interfaces: 2
- Lufttryk (drift): 70 kPa... 106 kPa (op til 2000 m üNN)
- Medfølger: Inklusive busssokkelmodul og aksioline P-stik
- Forsyningsspændingsinterval: 19,2 V DC ... 30 V DC
- Certifikat: E196811
- Tilslutningsteknik: Tilslutningsteknik
- Tilladt luftfugtighed (opbevaring/transport): 5 % ... 95 % (ingen kondensation)
- Bemærk til anvendelse: Kun til industriel anvendelse
- Strømforbrug: Maks. 135 mA;type. 110 mA
- Ledningstilslutning: Ledningstilslutning
- Sikkerhedsafbryder: Overspændingsbeskyttelse | elektronisk (35 V, 0,5 s);polaritetsbeskyttelse | polaritetsbeskyttelsesdiode;transientbeskyttelse | dæmperdiode
- Lufttryk (opbevaring/transport): 70 kPa... 106 kPa (op til 2000 m üNN)
- Henvisning til tilslutningstype: Se oplysninger om ledertværsnit i brugerhåndbogen "aksioline P: System og installation".
- Brugsbegrænsning: Brugsbegrænsning
- EMC-bemærkning: EMC: Klasse A-produkt, se producentens erklæring på downloadområdet
- Særlige egenskaber: NAMUR-funktionalitet
- CCCex -Bemærk: Anvendelse i eksplosionsfarlige områder er ikke tilladt i Kina.
- Ex-data: Ex-data
- UKCA ex (UKEX): UKCA ex (UKEX)
- CCC / Kina-ex: CCC / Kina-ex
- Betegnelse indgang: Digitale indgange
- Beskrivelse af modtagelse: Digitale signaler, der kan sende NAMUR
- Antal indgange: 16 (NAMUR)
- Bemærk til målangivelser: Dybden gælder ved brug af en bæreskinne TH 35-7.5 (iht. en 60715).
- Digital:
- Forsyningsspænding 5 V DC (via bussobelmodul)
- UL ex, USA / Canada: UL ex, USA / Canada
- Modul: Modul
- ID-kode (hex): None
- Inputadresserum: 2 byte (firmware 1.00);4 byte (fra firmware 1.03)
- ID-adresserum 0 byte
- NOMINEL UDGANGSSPÆNDING UIN: 8,2 V DC
- Potentialadskillelse/isolering af spændingsområderne: Potentialadskillelse/isolering af spændingsområderne
- Prøvespænding 24 -V-forsyning (periferi) / funktionsjord: 500 V AC, 60 Hz, 1 min.
- Prøvespænding 5 -V-forsyning af lokomotivalbuses (UBUS) / funktionsjord: 500 V AC, 60 Hz, 1 min.
- Aksialoline P-lokal bus: Aksialoline P-lokal bus
- Potentiometer: Forsyningsspænding (UL): Potentiale: Forsyningsspænding (UL)
- Potentiometer: Forsyning af aksioline P-lokale albuses (UBUS): Potentiale: Forsyning af aksioline P-lokale albuses (UBUS)
- Aksialoline P-stikforbindelse: Aksialoline P-stikforbindelse
- Prøvespænding 5 -V-forsyning af lokomotivalbuses (U bus) / digitale indgange: 1500 V AC, 60 Hz, 1 min.
- Prøvespænding 24 -V-forsyning (periferi) / digitale indgange: 1500 V AC, 60 Hz, 1 min.
- Prøvespænding: Digital indgang / funktionsjording: 500 V AC, 60 Hz, 1 min.
- Produkttype
Digitalmodul
- Type
AXL P DI16 NAM 1F
- Antal digitale indgange max.
16
- Antal indgange max.
16
- Antal udgange max.
0
- Antal indgange
16 x
- Antal udgange
0 x
- Driftsspænding
24 V/DC
5 V/DC
- H
126.1 mm
- L
77.14 mm
- Bredde
53.6 mm
IP20
- Dim.
(L x B x H) 77.14 x 53.6 x 126.1 mm
- Forbindelsesteknik
2-leder
- Tilslutning
Push-in-tilslutning
- Maks. strømforbrug
135 mA
- Produc.-delnr.
1052416
- Variant
blokmodular
- Montage
Bæreskinnemontering
- Maks. omgivelsestemperatur
70 °C
- Min. omgivelsestemperatur
-40 °C
- D
75.948224 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3562259 Phoenix Contact AXL P DI16 NAM 1F 1052416 Digitalmodul 24 V/DC, 5 V/DC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3562259 Phoenix Contact AXL P DI16 NAM 1F 1052416 Digitalmodul 24 V/DC, 5 V/DC
Beskrivelse
Aksialoline P, digitalt inputmodul, digitale indgange: 16 (NAMUR), 8 V DC, tilslutningsteknik: 2-leder, NAMUR-funktionalitet, overførselshastighed i lokal bus: 100 Mbit/s, beskyttelsesklasse: IP20, inklusive busseskelmodul og aksioline P-funktion
