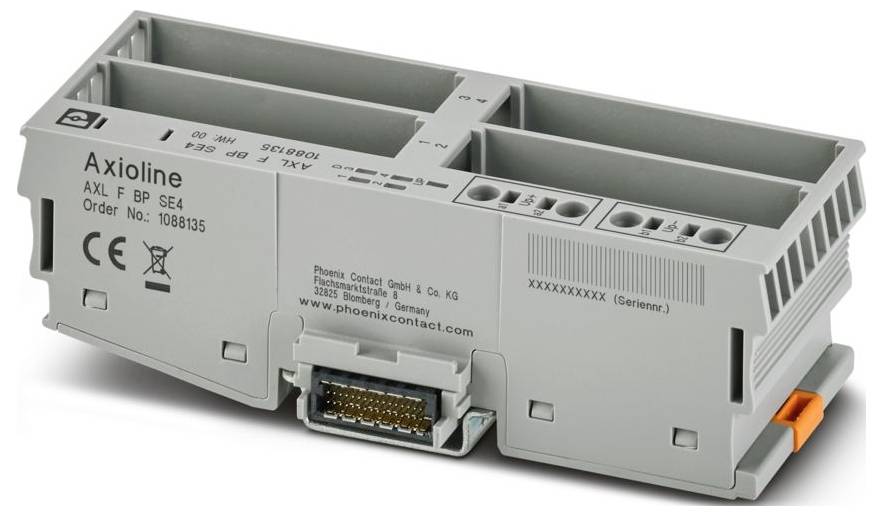

Phoenix Contact AXL F BP SE4 1088135 Modulbærer 5 V/DC, 3.3 V/DC, 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: Aksialoline F
- Konstruktion: Blokmodular
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,5 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,5 mm²... 2,5 mm²
- Ledertværsnit AWG: 20... 14
- Bredde: 40 mm
- Højde: 122,4 mm
- Dybde: 36,9 mm
- Bredt komplet modul: 40 mm
- Højde komplet modul: 124,6 mm
- Komplet modul til dybde: 76,1 mm
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (drift): -25 °C... 60 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Bemærk: Dybden gælder ved brug af en bæreskinne TH 35-7.5 (iht. en 60715).
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- OVERSPÆNDINGSKATEGORI: II (IEC 60664-1, EN 60664-1)
- Tilsmudsningsgrad: 2 (IEC 60664-1, en 60664-1)
- Tilladt luftfugtighed (drift): 5 % ... 95 % (ingen kondensation)
- Betegnelse tilslutning: Tilførsel af perifer forsyning (up)
- Afisoleringslængde: 8 mm
- Monteringsposition: Vægmontering på vandret eller lodret bæreskinne
- Overførselshastighed 100 Mbit/s.
- Maksimal tabseffekt ved nominel betingelse: 0,6 W.
- BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
- Antal interfaces: 4
- Lufttryk (drift): 70 kPa... 106 kPa (op til 3000 m üNN)
- Forsyningsspændingsinterval: 19,2 V DC ... 30 V DC (inklusive alle tolerancer, inklusive bølgethed).
- Tilslutningsteknik: Tilslutningsteknik
- Tilladt luftfugtighed (opbevaring/transport): 5 % ... 95 % (ingen kondensation)
- Bemærk til anvendelse: Kun til industriel anvendelse
- Strømforbrug: Min. 1,5 mA (uden skjulte Smart Elements Smart Elements, ved nominel spænding)
- Ledningstilslutning: Ledningstilslutning
- Sikkerhedskredsløb: Overspændingsbeskyttelse | dæmperdiode
- Lufttryk (opbevaring/transport): 70 kPa... 106 kPa (op til 3000 m üNN)
- Henvisning til tilslutningstype: Se oplysninger om ledertværsnit i brugerhåndbogen "aksioline F: System og installation".
- Særlige egenskaber: 4 stikpladser til aksialoline Smart Elements Smart Elements
- Bemærk til målangivelser: Dybden gælder ved brug af en bæreskinne TH 35-7.5 (iht. en 60715).
- Forsyningsspænding: 24 V/DC
- Potentialadskillelse/isolering af spændingsområderne: Potentialadskillelse/isolering af spændingsområderne
- Prøvespænding 24 -V-forsyning (periferi) / funktionsjord: 500 V AC, 50 Hz, 1 min.
- Aksialoline F-lokal bus: Aksialoline F-lokal bus
- Potentiometer: Forsyning af aksioline F-lokale albuses (UBUS): Potentiale: Forsyning af aksioline F-lokale albuses (UBUS)
- Prøvespænding: 5-V-forsyning af lokomotivalbuses (UBUS) / 24-V-forsyning (periferi): 500 V AC, 50 Hz, 1 min.
- Prøvespænding 5 -V-forsyning af lokomotivalbuses (UBUS) / funktionsjord: 500 V AC, 50 Hz, 1 min.
- Smart element-interface: Smart element-interface
- Potentiale: Forsyning af smart Smart Elements (USE): Potentiale: Levering af logiske Smart Elements (USE)
- Potentiale: Tilførsel af den eksterne forsyning (up): Potentiale: Tilførsel af den eksterne forsyning (up)
- Tilførsel af den eksterne forsyning (up): Tilførsel af den eksterne forsyning (up)
- Produkttype
Modulbærer
- Min. driftsspænding
19.2 V/DC
- Driftsspænding
19.2 V/DC (min)
- Driftsspænding
5 V/DC
3.3 V/DC
24 V/DC
- H
122.4 mm
- L
36.9 mm
- Bredde
40 mm
IP20
- Dim.
(L x B x H) 36.9 x 40 x 122.4 mm
- Produc.-delnr.
1088135
- Type
AXL F BP SE4
- Variant
blokmodular
- Montage
Bæreskinnemontering
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3563453 Phoenix Contact AXL F BP SE4 1088135 Modulbærer 5 V/DC, 3.3 V/DC, 24 V/DC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3563453 Phoenix Contact AXL F BP SE4 1088135 Modulbærer 5 V/DC, 3.3 V/DC, 24 V/DC
Beskrivelse
Aksialoline F, backplane, 4 stikpladser til aksioline Smart Elements Smart Elements, overførselshastighed i lokal bus: 100 Mbit/s, beskyttelsesklasse: IP20
