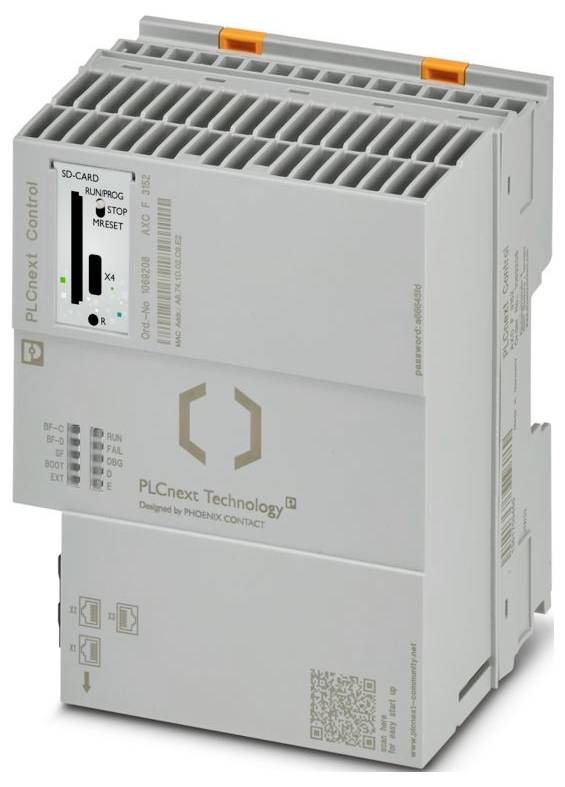

Phoenix Contact AXC F 3152 1069208 Styring 24 V/DC, 5 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktserie: PLCnext Control
- Konstruktion: modulær
- Tilslutningstype: USB Type C
- Ledertværsnit fleksibelt: 0,2 mm²... 1,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 1,5 mm²
- Ledertværsnit AWG: 24... 16
- Bredde: 100 mm
- Højde: 126,93 mm
- Dybde: 75 mm
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20 (producentens angivelse, ingen vurdering via UL)
- Omgivende temperatur (drift): -25 °C... 60 °C til 2000 m üNN (vær opmærksom på derating);-25 °C... 55 °C til 3000 m üNN (vær opmærksom på derating);55 °C (ved maks. 1 A på UBUS);55 °C... 60 °C (kun i forbindelse med en aksioline F-efterspisemodul AXL F PWR 1H (produktnr 2688297);-40 °C... 70 °C (udvidet, se kapitlet "testet succesfuld: Brug under ekstreme betingelser" i brugerhåndbogen)
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: II
- Tilsmudsningsgrad: 2
- Tilladt luftfugtighed (drift): 5 % ... 95 % (iht. din en 61131-2)
- Stød (drift): 30g (iht. en 60068-2-27/IEC 60068-2-27)
- Vibration (drift): 5g (iht. en 60068 -2-6/IEC 60068-2-6)
- Afisoleringslængde: 8 mm
- ATEX: ATEX
- IECEx: IECEx
- Overførselshastighed 10/100/1000 Mbit/s.
- Mærkning: CULus
- UL, USA / Canada: UL, USA / Canada
- Maksimal tabseffekt ved nominel betingelse: 10 W (10 W = 15 W - 5 W)
- BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
- Antal interfaces: 3
- Lufttryk (drift): 70 kPa... 106 kPa (op til 3000 m üNN)
- Ethernet
- Bussystem: USB
- Overførselslængde: Maks. 100 m
- Forsyningsspændingsinterval: 19,2 V DC ... 30 V DC (inklusive alle tolerancer, inklusive bølgethed (± 5 %))
- Certifikat: E238705
- Tilladt luftfugtighed (opbevaring/transport): 5 % ... 95 % (iht. din en 61131-2)
- Bemærk til anvendelse: Kun til industriel anvendelse
- Strømforbrug: Maks. 650 mA (med 1 A på UBUS til i/O og UL = 24 V)
- Funktion
- Elektromagnetisk kompatibilitet: Overensstemmelse med direktiv 2014/30/EU
- Sikkerhedsafbryder: Overspændingsbeskyttelse | elektronisk;polvendingsbeskyttelse | elektronisk
- Understøttede protokoller: HTTP;HTTPS;PROFINET;INTERBUS;Modbus/TCP (via relevant bibliotek);Modbus/RTU (via relevant bibliotek);Ethernet/IPNLE (adapter);CANopen® (via tilhørende bibliotek);DALI (via relevant app);DALI -2 (via P3-app) app;HART (via tilsvarende bibliotek);IO-link® (via tilsvarende UTT;MQMQUTP (via tilsvarende computer);SNUTP-bibliotek via tilsvarende UTP (over 60870:BTT;SNUTP (over Client);tilsvarende computer);SNITT-BTT:BTT:BTT:BTT:BTT:BTT:BTT:ISO-bibliotek via tilsvarende computer (via tilsvarende computer (via tilsvarende computer (via tilsvarende computer (via tilsvarende computer (via computer);SNITT::5-1::ISO-bibliotek via P3 (via relevant bibliotek);IEC 60870-5-104 (via relevant bibliotek);IPsec;syslog
- Overførselshastighed Ethernet i RJ45-Twisted-Pair
- Farve (kabinet): Grå (RAL 7042).
- Lufttryk (opbevaring/transport): 58 kPa... 106 kPa (op til 4500 m üNN)
- Henvisning til tilslutningsmåde: Kun enhedsinterface
- Antal procesdata: Maks. 1482 byte (pr. station (summen af indgangs- og udgangsdata));maks. 1024 byte (aksioline F-lokal bus (input));maks. 1024 byte (aksioline F-lokal bus (output))
- ID: 0158hex
- Vendor ID: 00B0hex
- Særlige egenskaber: Udviklingsproces certificeret i henhold til IEC 62443-4-1;produkt certificeret i henhold til IEC 62443-4-2 certificeringsbetingelser, se brugerdokumentation
- Funktionalitet: Funktionalitet
- Effektforbrug: Typ. 15 W (med 1 A til UBUS til i/O'er)
- Bemærk til målangivelser: Dybden gælder ved brug af en bæreskinne TH 35-7.5 (iht. en 60715).
- Forsyningsspænding 5 V DC (via bussobelmodul)
- Enhedsfunktion: PROFINET-controller, PROFINET-enhed
- PROFINET: PROFINET
- Conformance Class: B
- UL ex, USA / Canada: UL ex, USA / Canada
- Realtidsur: Ja
- Antal understøttede deltagere: Maks. 128 (på PROFINET-controller)
- Systemkrav: Systemkrav
- Understøttede programmeringssprog: Processprog (AS/SFC);kontaktplan (kop/LD);funktionsknsprog (FBS/FBD);struktureret tekst (ST);C+;C#;Java;Python®;Simulink®
- Webserver: Ja
- Antal lokale busdeltagere, der kan tilsluttes: Maks. 63 (strømforbrug skal overholdes)
- Aksialoline F-lokal bus: Aksialoline F-lokal bus
- Potentiometer: Forsyning af aksioline F-lokale albuses (UBUS): Potentiale: Forsyning af aksioline F-lokale albuses (UBUS)
- Aksialoline F-stik: Aksioline F-stik
- IEC-61131-driftssystem: IEC-61131-driftssystem
- Programhukommelse 12 MByte
- Datahukommelse: 32 MByte
- Remanent datahukommelse: 1 MByte
- Arbejdshukommelse: 2048 MByte
- Engineering-værktøj: PLCnext Engineer;Eclipse®;Visual Studio®;MATLAB®/Siulink®
- Sikkerhedsfunktion: nej
- Overensstemmelse med EMC-retningslinjer: Immunitetsprøvning i henhold til en IEC 61000-6-2 statisk elektricitet (ESD)IEC 61000-4-2 kriterium B, ±6 kV kontaktafladning, ±8 kV luftafladning;immunitetsprøvning i henhold til en IEC 61000-6-2 elektromagnetisk feltIEC 61000-4-3 kriterium A, feltstyrke: 10 V/m;støjimmunitet i henhold til en IEC 61000-6-2 hurtige transienter (Burst)IEC 61000-4-4 kriterium B, ±2 kV;test af støjimmunitet i henhold til en IEC 61000-6-2 transient overspænding (Surge) IEC 61000-4-5± B, forsyningsledninger DC ±0,5 kV/ 1,0 kV (symmetrisk/usymmetrisk), feltbuskabel-skærm: ±1,0 kV;kontrol af støjimmunitet i henhold til en IEC 61000 4-6 6-3-IEC 6-2 10±61000 61000 V-standarden
- Display
- Trusted Platform Module: TPM 1.2 (indtil hardware-version 03);TPM 2.0 (fra hardwareversion 04)
- Update rate: Min. 1 ms (32 deltagere);min. 2 ms (64 deltagere);min. 4 ms (128 deltagere)
- Understøttede funktioner: FSU PROFINET-controller
- Applikationsinterface: OPC UA®
- Strømforsyning 1 A.
- Service: Service
- Potentiometer: Forsyning af logikspænding UL (fra UL bliver forsyningen af aksioline F-lokomotivalbuses Ubus genereret): Potentiale: Tilførsel af logikspændingen UL (fra UL bliver forsyningen af aksioline F-lokomotivalbuses Ubus genereret)
- Diagnosedisplay: nej
- Redundansfunktion: Ja
- Industrial Cyber Security: Ja
- Flash-hukommelse: 1 GB (intern flash-hukommelse);SD-kort fra Phoenix Contact (ekstern flash-hukommelse, se tilbehør)
- Bemærk redundansfunktion: Systemredundans
- Beskrivelse realtidsur: 0,7 s/dag = 8 ppm ved 25 °C.
- IoT-platform: PROFICLOUD
- Understøtter Cloud-Computing: Ja
- Procesdatabredde: 64 byte 512 byte (PROFINET-device)
- IoT-evne: PROFICLOUDIOT-evne: PROFICLOUD: IoT-evne: PROFICLOUDIOT-evne: PROFICLOUD
- Aksialoline: Aksialoline
- Meddelelse sikkerhedsfunktion: Funktionel sikkerhed er mulig med de linksmulige udvidelsesmoduler AXC F XT SPLC 1000 eller AXC F XT SPLC 3000.
- Produkttype
Styring
- Interface
USB-C
RJ45
- Driftsspænding
24 V/DC
5 V/DC
- H
126.93 mm
- L
75 mm
- Bredde
100 mm
IP20
- Dim.
(L x B x H) 75 x 100 x 126.93 mm
- Tilslutning
Push-in-tilslutning
- Display
Nej
- Produc.-delnr.
1069208
- Type
AXC F 3152
- Variant
modulær
- Programhukommelse
12 MB
- Montage
Bæreskinnemontering
- Realtidsur
Ja
- Maks. omgivelsestemperatur
70 °C
- Min. omgivelsestemperatur
-40 °C
- D
74.750074 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3562652 Phoenix Contact AXC F 3152 1069208 Styring 24 V/DC, 5 V/DC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3562652 Phoenix Contact AXC F 3152 1069208 Styring 24 V/DC, 5 V/DC
Beskrivelse
PLCnext Control til direkte styring af aksialoline F-i/s. Med tre uafhængige Ethernet-interfaces. Komplet med tilslutningsstik og busssokkelmodul.
