Phoenix Contact 2905347 VAL-SEC-T2-N/PE-350-P Overspændingsbeskyttelsesstik 1 stk købe

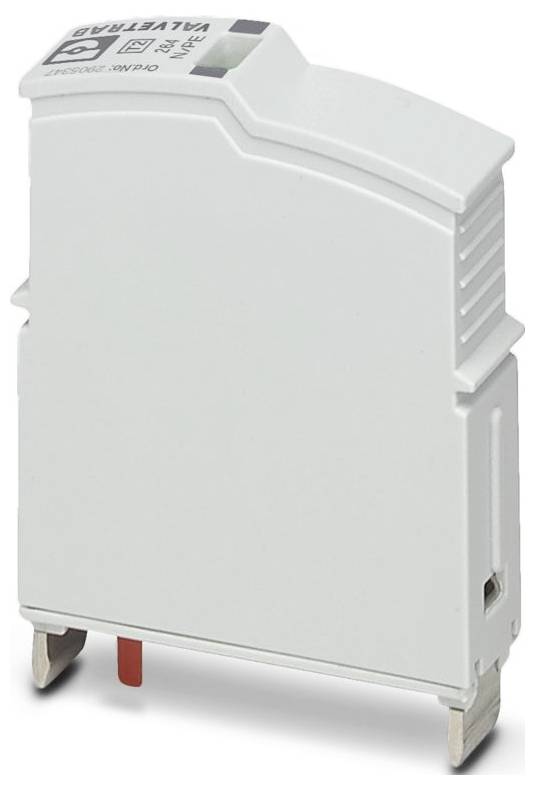

En hvid elektronisk modul med et kompakt design, med et trykt tekstmærkat og forbindelses terminaler i bunden.

Lignende billede

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Tekniske specifikationer

Produktfamilie: SEC Family
IEC-PRØVEKLASSE: II;T2
Konstruktion: Stik
Antal poler: 1
Meddelelse overspændingsbeskyttelse defekt: Optisk
NOMINEL SPÆNDING UN: 240 V AC (TN - ONLY N-PE);240 V AC (TT - ONLY N-PE)
Tilslutningstype: Stikbar
Bredde: 11,7 mm
Højde: 46,4 mm
Dybde: 59,4 mm
Delingsenhed 0,6 Te
Farve: Lysegrå, RAL 7035
Brændbarhedsklasse iht. UL 94: V-0
Materiale kabinet: PA 6.6-FR 20 % GF;PBT-FR
Virkeretning: N-PE
Maksimal permanent spænding UC: 264 V AC
Beskyttelseslederstrøm IPE: ≤ 1 µA
Mærkeafledningsstrøm i (8/20) µs: 20 kA
Reaktionstid TA: ≤ 100 ns
Omgivelsesbetingelser: Omgivelsesbetingelser
Beskyttelsesklasse: IP20
Omgivelsestemperatur (under drift) -40 °C... 80 °C
Omgivelsestemperatur (opbevaring/transport): -40 °C... 80 °C
Højde: ≤ 2000 m (amsl)
Standarder/bestemmelser: EN 61643-11
Bemærkning: 2012
Monteringstype: På basiselement
EN type: T2
STRØMFORSYNINGSSYSTEM IEC: TN;TT
Isolationsegenskaber: Isolationsegenskaber
Overspændingskategori: III
Tilsmudsningsgrad: 2
Nominel frekvens FN: 50 Hz (60 Hz)
Materialets CTI-værdi: 600
ISOLERINGSSTOF: PA6.6-FR 20% GF;PBT-FR
Materialegruppe: I
Beskyttelsesveje: N-G.
Maksimal lækstrøm Imax (8/20) µs: 40 kA
Brandmodstandsevne IFI: 100 A (264 V AC)
Beskyttelsesniveau up: ≤ 1,5 kV
Restspænding Ures: ≤ 0,5 kV (ved in);≤ 0,5 kV (ved 10 kA);≤ 0,5 kV (ved 5 kA);≤ 0,5 kV (ved 4 kA);≤ 0,5 kV (ved 2 kA)
6 kV (1,2/50) ≤ 1,5 kV
TOWN-reaktion ved UT: 1200 V AC (200 ms / withstand mode)
Tilladt luftfugtighed (drift): 5 % ... 95 %
Chok (drift): 30g (halvsinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (drift): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
UL-specifikationer: UL-specifikationer
Maksimal permanent spænding MCOV (N-G) 264 V AC
Mærkeafledningsstrøm i (N-G) 20 kA
Energifordelingssystem: Single fase
Nominel frekvens: 50/60 Hz
Målt driftsspænding MLV (N-G): 950 V.
SPD type 4CA
EN 61643-11: EN 61643-11
UDGANGSSTRØM (L-G) 200 A (264 V AC)

Produkttype: Overspændingsbeskyttelsesstik

Variant: Stik

: IP20

Produc.-delnr.: 2905347

Type: 2

Dim.: (B x H x T) 11.7 x 46.4 x 59.4 mm

Bredde: 11.7 mm

H: 46.4 mm

D: 59.4 mm

Indhold: 1 stk

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3579904 Phoenix Contact 2905347 VAL-SEC-T2-N/PE-350-P Overspændingsbeskyttelsesstik 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3579904 Phoenix Contact 2905347 VAL-SEC-T2-N/PE-350-P Overspændingsbeskyttelsesstik 1 stk

Beskrivelse

Reservestik til overspændingsafleder i produktrækken VALVETRAB SEC til N-PE.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
