Phoenix Contact 2904613 Strømforsyning 110 V/DC 4 A 474 VA Indhold 1 stk købe

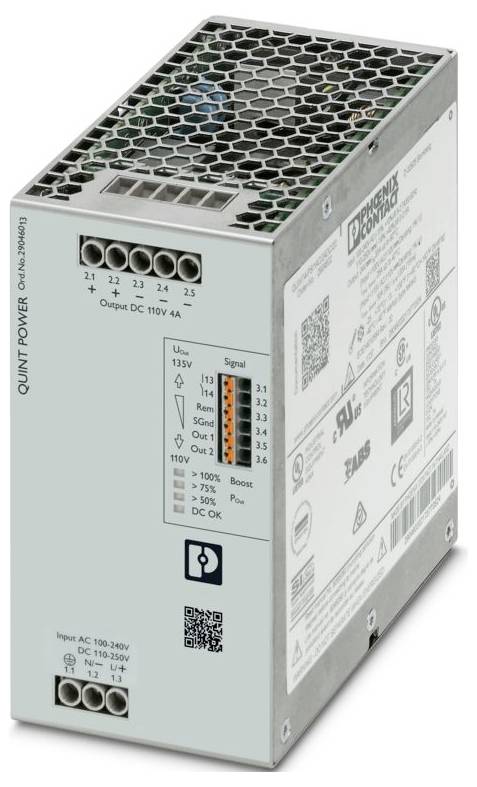

En kompakt industriel strømforsyningsenhed med mærkede input- og outputporte, detaljerede specifikationer på siden og et metalkabinet.

Lignende billede

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Tekniske specifikationer

Familie: QUINT Power
Tilslutningstype: Push-in-tilslutning
Bredde: 70 mm
Højde: 130 mm
Dybde: 125 mm
Omgivelsesbetingelser: Omgivelsesbetingelser
Beskyttelsesklasse: IP20
Omgivende temperatur (drift): -25 °C... 70 °C (> 60 °C DERATING: 2,5 % /K)
Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
Standarder/bestemmelser: EN 61000-4-10
Monteringstype: Bæreskinnemontering
Isolationsegenskaber: Isolationsegenskaber
Overspændingskategori: Overspændingskategori
Tilsmudsningsgrad: 2
Vibration (drift): 5 Hz ... 100 Hz resonanssøgning 2,3 g, 90 min., resonansfrekvens 2,3 g, 90 min. (Iht. DNV GL klasse C)
Afisoleringslængde: 8 mm
Ledertværsnit fleksibel min.: 0,2 mm²
Ledertværsnit fleksibel maks.: 1,5 mm²
Ledertværsnit fast min.: 0,2 mm²
Ledertværsnit fast maks. 1 mm²
Tilspændingsmoment min. 0,5 Nm
Frekvensområde: 50 Hz ... 60 Hz
Beskyttelsesklasse: I
Frekvens: 50 Hz
Nominelt indgangsspændingsområde 110 V DC ... 250 V DC
Indgangsspændingsområde 110 V DC … 250 V DC -18 % ... +40 %
Spændingsstyrke maks.: 300 V AC/60 sek.
Indkoblingsstrømstød: typ. 11 A (ved 25 °C)
Indkoblingsstrømstødintegreret (I2t) < 0,3 A2S
Indkoblingsstrømbegrænsning: 11 A
Strømsvigtsbeskyttelsestid: type. 37 ms (120 V AC);typ. 38 ms (230 V AC)
STRØMFORBRUG 5,6 A (110 V DC); 2,3 A (250 V DC)
Nominel effektoptagelse: 474 VA
Indkoblingstid typisk 300 ms (fra SLEEP mode)
Indkoblingstid: < 1 sek.
Indgangssikring 12 A (træg, intern)
Valg af passende sikring for indgangsbeskyttelsen: 10 A ... 16 A (karakteristik B, C eller tilsvarende)
Virkningsgrad typisk 93,5 % (120 V AC);typ. 94,7 % (230 V AC)
Udgangskarakteristik: U/i Advanced;Smart HICCUP;FUSE mode
Nominel udgangsspænding: 110 V DC
Indstillingsområde for udgangsspænding (USET): 110 V DC... 135 V DC (effektkonstant)
Nominel udgangsstrøm (IN): 4 A.
Statisk boost (ISTAT.Boost): 5 A.
Dynamisk Boost (IDyn.Boost): 6 A (5 s)
Selective Fuse Breaking (ISFB): 24 A (15 ms)
Magnetisk sikringsudløsning: A1 ... A4 / B2 ... B4 / C1 ... C2 / Z1 ... Z4
Kortslutningssikker: Ja
Tomgang: Ja
Feedback-styrke ≤ 160 V DC
Beskyttelse mod overspænding ved udgang (OVP) < 150 V DC
Ripplespænding < 600 mVss (ved nominelle værdier)
Stigetid: < 1 s (Uout = 10 % ... 90 %)
Kan seriekobles: Ja
Tabseffekt tomgang max. < : 7 W (120 V AC);< 7 W (230 V AC)
Nominel tabseffekt maks. belastning < 31 W (120 V AC);< 25 W (230 V AC)
EFFEKTTAB SLEEP MODE: < 7 W (120 V AC);< 7 W (230 V AC)
Parallelskiftbarhed: Ja, til redundans og effektforøgelse
Sikring (på sekundærsiden): Elektronisk;termisk omagnetisk;termisk
Indgang: 2 kV (testslibende grad 4 - symmetrisk);4 kV (testslibende grad 4 - usymmetrisk)
Udgang: 1 kV (testslibende grad 3 - symmetrisk);2 kV (testslibende grad 3 - usymmetrisk)
Signal: 4 kV (testslibende grad 4 - usymmetrisk)
Signaliseringstyper: Led;potentialefri signalkontakt;aktiv signaludgang Out1 (digital, konfigurerbar);aktiv signaludgang Out2 (digital, analog, konfigurerbar);Remote-kontakt;signalerde SGnd
Default: Lukket (Uout > 0,9 Uset)
DIGITAL: 24 V DC 1 A; 30 V AC/DC 0,5 A.
Analogt: 4 mA... 20 mA ±5 % (belastning ≤400 Ω)
Signaljord SGnd: Betrækpotentiale til out1, Out2 og rem
Antal faser: 1
Isolationsspænding indgang/udgang: 4 kV AC (typeafprøvning);2 kV AC (styktest)
Skiftefrekvens 90,00 kHz... 110,00 kHz (hjælpetransformerniveau);80,00 kHz ... 340,00 kHz (hovedomformer-niveau);50,00 kHz ... 70,00 kHz (PFC-trin)
MTBF (IEC 61709, SN 29500): > 1169000 timer (25 °C);> 688000 timer (40 °C);> 308000 timer (60 °C)
Forventet levetid (elektrolytkondensatorer): Forventet levetid (elektrolytkondensatorer)
Strøm: 4 A;
Temperatur: 25 °C;
Tid: 272000 timer
Supplerende tekst: Testsværhedsgrad 2
Indbygningsmål: Indbygningsmål
Beskyttelseslakeret: nej
Brændbarhedsklasse iht. UL 94 (hus/klemmer): V0
Kabinet materiale: metal
Sidedele: Aluminium
Indsatshøjde: ≤ 4000 m (> 2000 m, tag højde for derating)
Klimaklasse: 3K3 (iht. en 60721)
Maks. tilladt Luftfugtighed (drift): ≤ 95 % (ved 25 °C, ingen kondensation)
Stød: 18 ms, 30g, afhængigt af rumretning (i henhold til IEC 60068-2-27)
Temp. Kode: T4 (-25 ... +70 °C | > 60 °C, DERATING: 2,5 % /K)
EN 61010-1: II (≤ 4000 m)
EN 62477-1: III (≤ 2000 m)
CSA: CAN/CSA-C22.2 NO. 61010-1-1;CAN/CSA-C22.2 NO. 61010-1-12
SIQ: Type godkendt;CB-Scheme (IEC 61010-1, IEC 61010-2-201, IEC 60950-1)
Elektromagnetisk kompatibilitet: Overensstemmelse med direktiv 2014/30/EU
Lavspændingsdirektivet: Overensstemmelse med NSR-direktiv 2014/35/EU
EMC-krav støjimmunitet: EN 61000-6-1;en 61000-6-2
Ledningsført udledningsbårne forstyrrelser: Ledningsført udledningsforstyrrelser
Signal-støjforhold: Støjudstråling
DNV GL ledningsført støjudsendelse: DNV GL ledstyret støjudsendelse
DNV: Klasse B.
DNV GL støjstråling: DNV GL støjudstråling
Statisk elektricitet: Udladning af statisk elektricitet
Kontaktafladning: 8 kV (testslibende grad 4)
Luftafladning: 15 kV (testslibende grad 4)
Bemærkning: Kriterium A: 0,5/1 periode
Kriterium B: 5 / 50 / 250 perioder
Elektromagnetisk HF-felt: Elektromagnetisk HF-felt
Prøvefælg: 1000 A/m.
Hurtige transienter (Burst): Hurtige transienter (Burst)
Stødspændingsbelastning (Surge): Stødspændingsbelastning (Surge)
Ledningsstyret påvirkning: Påvirkning af ledningsbårne ledninger
Indgang/udgang/signal: Usymmetrisk
Spænding: 2,5 kV
Magnetfelt med energiteknologisk frekvens: Magnetfelt med energiteknologisk frekvens
Spændingsdyk: Spændingsdyk
Spændingsdyk 0 %
Impulsformet magnetfelt: Impulsformet magnetfelt
Asymmetrisk ledningsbårne forstyrrelser: Asymmetrisk ledningsbårne forstyrrelser
Testniveau 1: 100 kHz
Testniveau 2: 1 MHz
Testniveau 3: 1,5 kHz 15 kHz (testslibende grad 4)
Testniveau 4: 15 kHz 150 kHz (testslibende grad 4)
Testniveau 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (testslibende grad 4)
Testniveau 6: 16,7 Hz 50 Hz 60 Hz (testslibende grad 4)
Dæmpet vibrerende aksel: Dæmpet vibrerende aksel
Indgang, udgang (testniveau 1): 100 kHz 1 MHz (testslibende grad 3 - symmetrisk)
Indgang, udgang (testniveau 2): 10 MHz
Indgang, udgang (testniveau 3): 100 kHz 1 MHz (testslibende grad 3 - usymmetrisk)
Signaler (testniveau 1): 100 kHz 1 MHz (testslibende grad 3 - symmetrisk)
Signaler (testniveau 2): 100 kHz 1 MHz (testslibende grad 3 - usymmetrisk)
Dæmpet, vibrerende magnetfelt: Dæmpet, vibrerende magnetfelt
Kriterier: Kriterier
Kriterium A: Normal driftsmønster inden for de fastsatte grænser.
Kriterium B): Midlertidig forringelse af driftsegenskaberne, som selve apparatet er blevet korrigeret for.
Kriterium C: Midlertidig forringelse af funktionsegenskaberne, som kan afhjælpes af selve apparatet eller kan genoprettes ved betjening af betjeningselementerne.
Den omgivende temperatur (startup type tested): -40 °C.
BANEANVENDELSER: EN 50121-3-2; EN 50121-5;EN 50163;IEC 62236-3-2;IEC 62236-5
Styreindgang (konfigurerbar) Rem: Udgangseffekt TIL/FRA (SLEEP mode)
AC-drift: AC-drift
Landenetspænding typisk: 120 V AC;230 V AC
Spændingstype for forsyningsspænding: DC
Frekvensområde AC 50 Hz... 60 Hz -10 % ... +10 %
Frekvensområde (FN): 50 Hz ... 60 Hz -10 % ... +10 %
Sikkerhedsafbryder: Transientspændingsbeskyttelse | varistor, gasafleder
Effektfaktor (cos phi): 0,94
Lækstrøm mod PE: < 3,5 mA;0,7 mA (264 V AC, 60 Hz)
DC-drift: DC-drift
Derating: > 60 °C... 70 °C (2,5 % /K)
Reguleringsafvigelse: < 0,5 % (belastningsændring statisk 10 % ... 90 %);< 4% (dynamisk belastningsændring 10% ... 90 % (10 Hz);< 0,25 % (indgangsspændingsændring ±10 %)
UDGANGSEFFEKT 440 W;550 W;660 W.
Crest faktor: type. 1,54 (120 V AC);typ. 1,57 (230 V AC)
Signal Out 1 (kan konfigureres): Signal Out 1 (kan konfigureres)
Signal Out 2 (konfigurerbar): Signal Out 2 (konfigurerbar)
Signal relæ 13/14 (konfigurerbar): Signal relæ 13/14 (konfigurerbar)
Glider/klemmested fleksibel med kabelsko med plastmuffe min.: 0,2 mm²
Glider/klemmested fleksibelt med kabelsko med plastmuffe maks.: 0,75 mm²
Glider/klemmested fleksibelt med kabelsko uden plastmuffe min.: 0,2 mm²
Glider/klemmested fleksibelt med kabelsko uden plastmuffe maks.: 1,5 mm²
Ledertværsnit AWG min. 24
Ledertværsnit AWG maks. 16
Tilspændingsmoment maks. 0,6 Nm
Signaludgang: Signaludgang
Pout: > 100 % (LED lyser gult, udgangseffekt > 440 W);> 75 % (LED lyser grønt, udgangseffekt > 330 W);> 50 % (LED lyser grønt, udgangseffekt > 220 W)
Uout: > 0,9 x Uset (LED lyser grønt);< 0,9 x Uset (LED blinker grønt)
Isolationsspænding udgang/PE: 0,5 kV DC (typeafprøvning);0,5 kV DC (styktest)
Isolationsspænding indgang/PE: 3,5 kV AC (typeafprøvning);2,4 kV AC (styktest)
Direktivet om miljøbeskyttelse: RoHS 2011/65/EU;WEEE;Reach
Indbygningsafstand til højre/venstre: 5 mm / 5 mm
Indbygningsafstand foroven/forneden: 50 mm / 50 mm
Norm - begrænsning af oversvingninger ved net: EN 61000-3-2
Standard - elektrisk sikkerhed: IEC 61010-2-201
Standard - sikker adskillelse: IEC 61010-2-201
Standard - sikkerhed til måle-, styre-, regulerings- og laboratorieudstyr: IEC 61010-1
Batteriopladning: Din 41773-1
Godkendelse - krav fra halvlederindustrien om spændingsdyk: SEMI F47-0706, en 61000-4-11
UL-godkendelser: UL Listed UL 61010-1;UL 121201 & CSA C22.2 No. 213-17 Class i, Division 2, Groups A, B, C, D T4 (Hazardous location)
EMC-krav strømforsyning: IEC 61850-3 (G,H);en 61000-6-5 (koblingsanlæg)
Oversvingningsstrømme: Oversvingninger
Flicker: Flicker
Antal perioder: 0,5 / 1 / 5 / 50 / 250 perioder
Dæmpede sinussvingninger (ring wave): Dæmpede sinussvingninger (ring wave)
Skineffekt 336 VA (120 V, UOUT = 24 V, IOUT = stat. Boost);345 VA (230 V, UOUT = 24 V, IOUT = stat. Boost)
Skibsværftsgodkendelse: DNV GL
Støjudsendelse: Støjudsendelse i henhold til en 61000-6-3 (bolig- og erhvervslokaler) og en 61000-6-4 (industriområde)
Støjimmunitet: Støjimmunitet i henhold til en 61000-6-1 (boliger), en 61000-6-2 (industriområde) og en 61000-6-5 (koblingsanlæg), IEC/en 61850-3 (strømforsyning)

Produkttype: Strømforsyning

Indgangsspænding (min.): 100 V/AC
110 V/DC

Indgangsspænding (max.): 240 V/AC
250 V/DC

Udgangsstrøm max.: 4 A

Udgangsstrøm (maks.) - afrundet: 4 A

: 474 VA

Faser: 1

Udgangsspænding (nom.): 110 V/DC

Tilslutning: Skruer
Push-in-fjederkrafttilslutning

Dim.: (L x B x H) 125 x 70 x 130 mm

Drifttemperation (max.): 70 °C

Driftstemperatur (max.)  (Derating): 70 °C

Driftstemperatur (min.) (Derating): 60 °C

Driftstemperatur (min.): -25 °C

Produc.-delnr.: 2904613

Indhold: 1 stk

Bredde: 70 mm

H: 130 mm

L: 125 mm

: IP20

Type: QUINT4-PS/1AC/110DC/4

D: 125 mm

Indbygningshøjde: 130 mm

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3579789 Phoenix Contact 2904613 Strømforsyning 110 V/DC 4 A 474 VA Indhold 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3579789 Phoenix Contact 2904613 Strømforsyning 110 V/DC 4 A 474 VA Indhold 1 stk

Beskrivelse

Primært taktet strømforsyning QUINT Power, skruetilslutning, bæreskinnemontering, indgang: 1-faset, udgang: 110 V DC / 4 A
