Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET Overspændingsbeskyttelse 6 kA Piece 1 stk købe

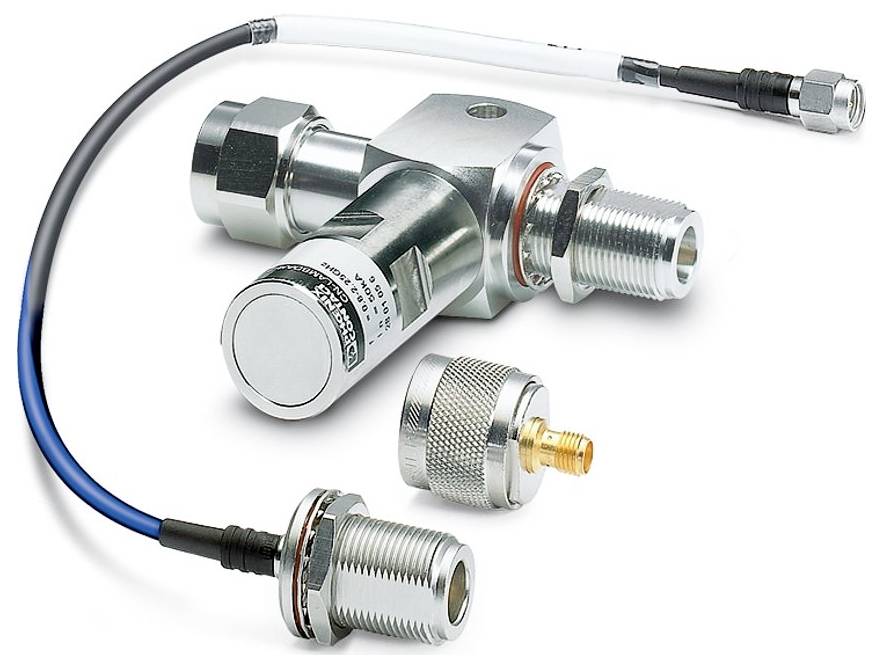

Forskellige koaksiale kabelkontakter og adaptere på hvid baggrund, herunder lige og vinklede typer med metalliske finish.

Lignende billede

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Tekniske specifikationer

IEC-PRØVEKLASSE: C2;C3;D1
Konstruktion: Mellemstik
Poltal 2
Meddelelse overspændingsbeskyttelse defekt: Ingen
Tilslutningsmåde: Skruetilslutning.
Tilspændingsmoment 1,5 Nm
Bredde: 84,8 mm
Højde: 25 mm
Dybde: 81,5 mm
Farve: Nikkelfarvet
Materiale kabinet: HPb59-1
Mekaniske data: Mekaniske data
Åben sidevæg: Nej
Virkeretning: Line-Shield/Earth Ground
Mærkestrøm 2 A (25 °C)
Samlet afledningsstrøm ITotal (8/20) µs: 6 kA
Udgangsstrømbegrænsning ved 1 KV/µs (leder-jord) statisk: ≤ 1 V.
Beskyttelsesniveau Up (leder-jord): ≤ 5 V (C1 - 1 kV / 500 A);≤ 25 V (C2 - 10 kV / 5 kA);≤ 15 V (6 kV / 3 kA)
Stødstrømbelastbarhed (leder-jord): C2 - 10 kV / 5 kA;D1 - 1 kA
Omgivelsesbetingelser: Omgivelsesbetingelser
Beskyttelsesklasse: IP55.
Omgivelsestemperatur (under drift) -40 °C... 70 °C
Omgivelsestemperatur (opbevaring/transport): -40 °C... 70 °C
Højde: ≤ 2000 m (amsl)
Standarder/bestemmelser: EN 61643-21
Bemærk: 2001 + A1:2009
Monteringstype: Forbindelsesspecifikke mellemhjørner
Isolationsegenskaber: Isolationsegenskaber
Overspændingskategori: III
Tilsmudsningsgrad: 2
Mærkeafledningsstrøm i (8/20) µs (leder-jord): 6 kA
Indskydningsdæmpning AE, asym.: ≤ 1 dB (0,8 GHz ... 2,25 GHz)
Husets materiale: Cu-Sn-Zn
Materiale kontaktoverflade: Au
Materiale isoleringselement: PTFE
Materiale fjederkontakt: QSn6.5-0.1
Mærkeafledningsstrøm i (8/20) µs (leder-skærm): 6 kA
Frekvensområde 0,8 GHz... 2,25 GHz
Lavt standbølgeforhold VSWR i 50 Ω-system: ≤ 1,20 (0,8 GHz ... 2,25 GHz);≤ 1,10 (1,7 GHz... 2,1 GHz)
Tilladt HF-effekt Pmax ved VSWR=xx (50-ohm-system): ≤ 110 W (VSWR = 1,0 / 40 °C);≤ 60 W (VSWR = 1,0 / 70 °C)
Udgangsstrømbegrænsning ved 1 KV/µs (leder-skærm) statisk: ≤ 1 V.
Stødstrømstyrke (leder-skærm): C2 - 10 kV/5 kA;D1 - 1 kA
PE-tilslutning: PE-tilslutning
Impulsafledningsstrøm Iimpp (10/350) µs (leder-skærm): 1 kA

Produkttype: Overspændingsbeskyttelse

Lækstrøm: 6 kA

Variant: Mellemstik

: IP55

Produc.-delnr.: 2800491

Dim.: (B x H x T) 84.8 x 25 x 81.5 mm

Bredde: 84.8 mm

H: 25 mm

D: 81.5 mm

Indhold: 1 stk

Emballage-type: Piece

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3579450 Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET Overspændingsbeskyttelse 6 kA Piece 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3579450 Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET Overspændingsbeskyttelse 6 kA Piece 1 stk

Beskrivelse

Mellemstik med Lambda/4-teknologi som overspændingsbeskyttelse til koaksialt signalinterface. Tilslutning SMA-connectorstik-tilslutning

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
