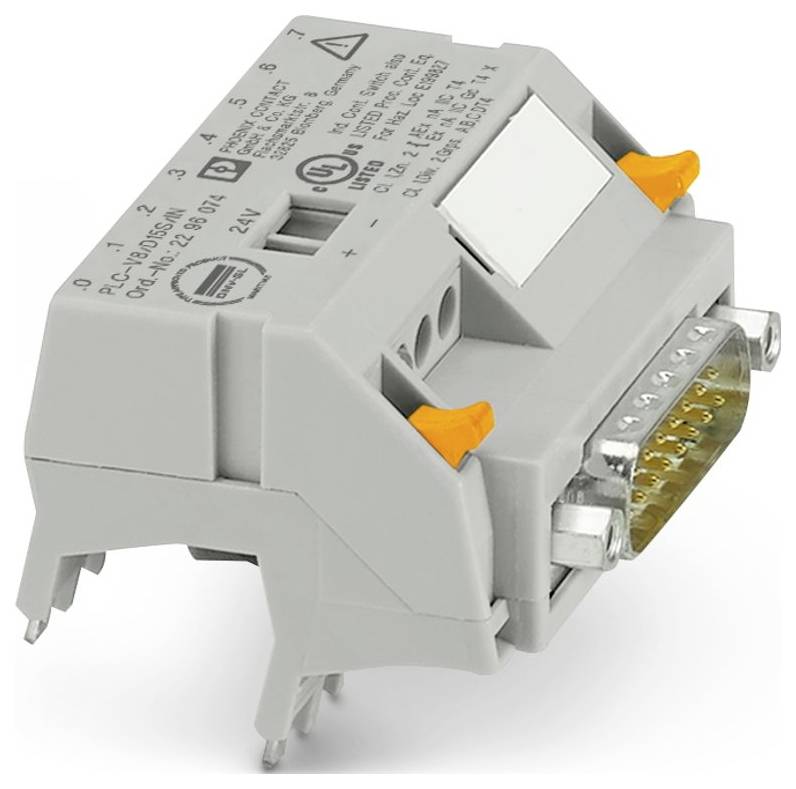

Phoenix Contact 2296074 PLC-V8/D15S/IN Systemtilslutning
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: PLC-INTERFACE
- Poltal 2
- Tilslutningsmåde: Skruetilslutning.
- Skruegevind M3
- Tilspændingsmoment: 0,5 Nm... 0,6 Nm
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²;0,25 mm² ... 2,5 mm² (kabelsko uden plastmuffe);0,25 mm² ... 2,5 mm² (kabelsko med plastmuffe)
- Ledertværsnit stiv: 0,2 mm²... 4 mm²
- Ledertværsnit AWG: 24... 12
- Bredde: 49,92 mm
- Højde: 41 mm
- Dybde: 49,86 mm
- Farve: Grå (RAL 7042).
- Brændbarhedsklasse iht. UL 94: V0
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Omgivelsestemperatur (under drift) -40 °C... 70 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 70 °C
- Højde: ≤ 2000 m.
- Standarder/bestemmelser: EN IEC 60664-1
- Bemærk: Kan fastgøres på 8 x PLC-INTERFACE-klemmer
- Monteringstype: Montering
- Overspændingskategori: II
- Tilsmudsningsgrad: 2
- Afisoleringslængde: 8 mm
- Luft- og krybestrækning: Luft- og krybestrækning
- Monteringsposition: vilkårlig
- Henvisning til drift: Ved korrekt brug skal installationsdirektivet (se downloads) overholdes. Ved anvendelse eller brug med fremmedlegemer skal den pågældende producents specifikationer, sikkerheds- og advarselsoplysninger desuden være opfyldt.
- Mærkning: Klasse i, zone 2, Aex ec IIC T4
- UL, USA / Canada: UL, USA / Canada
- Driftsspændingsområde 18 V DC … 33,6 V DC
- Afstand: 5 mm
- Tilslutning iht. standard: IEC 60807-2
- CE: CE
- Certifikat: TAE0000196
- Artikelmål: Artikelmål
- Montering: Kan rækkemonteres uden afstand
- Elektromagnetisk kompatibilitet: Overensstemmelse med EMC-direktivet
- Lavspændingsdirektivet: Overensstemmelse med NS-direktivet
- Skibsværftsgodkendelse: Skibsbyggeri-godkendelse
- Antal kanaler: 8
- Isolering: Funktionsisolering
- Driftspændingsvisning: Grøn LED
- UL, USA: UL, USA
- UL, Canada: UL, Canada
- UKCA: UKCA
- Skibsbygningsdata: Skibsbygnings-data
- Temperatur: D
- HUMIDITY: A
- Vibration: C
- EMC: B
- Enclosure: required protection according to the Rules shall be provided upon installation on board
- Mærkeisolationsspænding: 50 V
- Nominel impulsspænding 0,5 kV (1,2 / 50 μs)
- Kapslingsklasse (monteringssted): ≥ IP54
- Ledertværsnit fleksibel (2 ledere med samme tværsnit): 0,2 mm²... 1,5 mm²;0,25 mm² ... 0,75 mm² (kabelsko uden plastmuffe);0,5 mm² ... 1,5 mm² (Twin-kabelsko med plastmuffe)
- Statusvisning forefindes: Ja
- Antal tilslutninger: 1
- Isoleringsegenskaber: Luft- og krybestrækning: Isoleringsegenskaber: Luft- og krybestrømsstrækning
- Kabinet type af isoleringsmateriale: Polyamid 6.6 grøn
- Stikcyklusser: > 500
- Tilhørende i/O-kort: universal
- Elektricitet (pr. område): ≤ 1 A.
- Tilslutning 1 (styringsniveau): Tilslutning 1 (styringsniveau)
- Tilslutning 2 (feltniveau): Tilslutning 2 (feltniveau)
- Ledertværsnit fast (2 ledere med samme tværsnit): 0,2 mm²... 1,5 mm²
- Kapslingsklasse (modul): IP20
- Understøttet styring: universal: Understøttet styring: universal
- Tilslutning 3 (forsyning): Tilslutning 3 (forsyning)
- Strøm (spændingsforsyning) ≤ 3 A.
- Produkttype
Systemtilslutning
- Type
PLC-V8/D15S/IN
- H
41 mm
- L
49.86 mm
- Bredde
49.92 mm
- Dim.
(L x B x H) 49.86 x 49.92 x 41 mm
- Produc.-delnr.
2296074
- Montage
Monteringsmontage
- Indhold
1 stk
- D
49.86 mm
- Målestrøm
1 A
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3578862 Phoenix Contact 2296074 PLC-V8/D15S/IN Systemtilslutning
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3578862 Phoenix Contact 2296074 PLC-V8/D15S/IN Systemtilslutning
Beskrivelse
V8-adapter til 8 x PLC-INTERFACE (6,2 mm), styring: SPS-systemkabelføring af indgangskort, tilslutning 1: D-sub-stiftliste 1 x 15-polet, tilslutning 2: Stiktilslutning (kan låses på 8x PLC-INTERFACE-klemmer), tilslutning 3: Skruetilslutning 1 x 2-polet, antal kanaler: 8, styrelogik: Pluskobling
