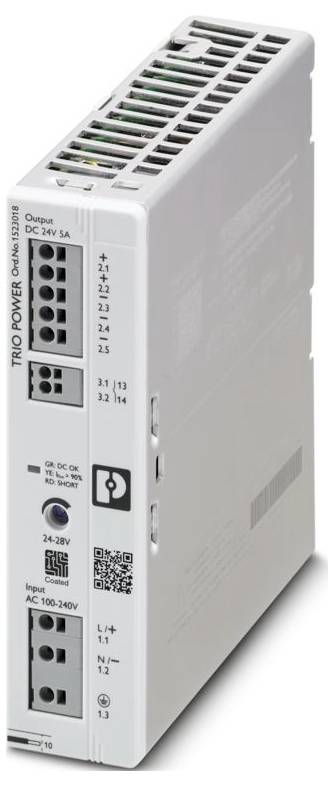

Phoenix Contact 1523018 Strømforsyning 24 V/DC 5 A 120 W Indhold 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: Trio Power
- Tilslutningstype: Push-in-tilslutning
- Bredde: 35 mm
- Højde: 135 mm
- Dybde: 120 mm
- Farve: Rød, gul, grøn (multicolor-LED)
- Brændbarhedsklasse iht. UL 94: V0 (hus, klemmer)
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (drift): -25 °C... 70 °C (> 60 °C DERATING: 2,5 % /K)
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Standarder/bestemmelser: EN 61000-4-11
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: Overspændingskategori
- Tilsmudsningsgrad: 2
- Chok (drift): 18 ms, 30 g, pr. rumretning (IEC 60068-2-27)
- Vibration (drift): 10 Hz ... 50 Hz, amplitude ±0,2 mm (IEC 60068-2-6);50 Hz ... 150 Hz, 2,3 g, 90 min.
- Afisoleringslængde: 10 mm (fast/fleksibel/kabelsko)
- Monteringsposition: Vandret bæreskinne NS 35, en 60715
- Frekvensområde 0,15 MHz ... 80 MHz
- Mærkning: PROCESS CONTROL EQUIPEMENT FOR HAZARDOUS LOCATIONS;(en) Poris equipment is suitable for use in Class i, division 2, Groups A, B, C og D Hazardous locations, or non-hazardous locations only.
- (FR) - »CET appareil convient uniquement pour une utilisation en atmosphères explosibles de classe i, division 2, groupes A, B, C et D ou en atmosphères non explosibles«. (En) / »VOARNING: eksplosion Hazard - Do not connect or disconnect equipment unless power has Power been switched off or the area is known to be non-hazardous.
- (FR) - Vasterissement: Rique d'explosion - ne pas connecter ou déconnecter les équipements sauf si l'alimentation a été coupée ou si la zone EST répussée non dangereuse. (En) -if the equipment is used in a equipment not specified by the manufacturer, the protection provided by the may be impared by the mained.
- (FR) Süren Si l'équipement EST utilisé d'une manière non spécifiée par le fabricant, la protection fournie par cet équipement peut être altérée;(en) nurie hisement must be installed in a suitable, tool secured/key locked enclosure.
- (FR) Most CET équipement doit être installé dans un boîtier approprié, verrouilé par une clé ou dont l'ouverture nécessite l'utilisation d'un outil.
- Beskyttelsesklasse: I
- Frekvens: 50 Hz
- Tilslutningsteknik: Tilslutningsteknik
- Nominelt indgangsspændingsområde 100 V AC ... 240 V AC
- Indgangsspændingsområde 100 V DC … 240 V DC ±10 %;160 V DC ... 240 V DC ±10 % (UL)
- Spændingsstyrke maks.: 300 V AC/15 sek.
- Indkoblingsstrømstød < 33 A (25 °C)
- Indkoblingsstrømstødintegreret (I2t) < 0,55 A2S
- Strømsvigtsbeskyttelsestid: type. 28 ms (120 V AC);typ. 28 ms (230 V AC)
- STRØMFORBRUG 1,29 A (100 V DC); 0,53 A (240 V DC)
- Valg af passende sikring for indgangsbeskyttelsen: 6 A ... 16 A (karakteristik B, C, D, K eller tilsvarende)
- Virkningsgrad typisk 93 % (120 V AC);typ. 94 % (230 V AC)
- Nominel udgangsspænding: 24 V DC
- Indstillingsområde for udgangsspænding (USET): 24 V DC... 28 V DC (> 24 V DC, konstant begrænset effekt)
- Nominel udgangsstrøm (IN): 5 A.
- Dynamisk Boost (IDyn.Boost): Maks. 7,5 A (5 s)
- Kortslutningssikker: Ja
- Tomgang: Ja
- Udgangseffekt (PN): 120 W.
- Udgangseffekt (PDyn. Boost): Maks. 180 W (5 s)
- Feedback-styrke ≤ 35 V DC
- Beskyttelse mod overspænding ved udgang (OVP): ≤ 35 V DC
- Ripplespænding: typ. 50 mVss (ved nominelle værdier)
- Stigetid: ≤ 1 s (Uout = 10 % ... 90 %)
- Kan seriekobles: Ja, til spændingsforøgelse (vær opmærksom på selv-grænsen)
- Tabseffekt tomgang max. < : 1,75 W (230 V AC)
- Nominel tabseffekt maks. belastning < 6,51 W (230 V AC)
- Parallelskiftbarhed: Ja, til effektforøgelse og redundans
- Sikring (på sekundærsiden): Elektronisk
- Indgang: Symmetrisk 2 kV (testslibende grad 4);usymmetrisk 4 kV (testslibende grad 4)
- Position: 3.x
- Ledningstilslutning: Ledningstilslutning
- stiv: 0,2 mm²... 1,5 mm²;0,5 mm² (anbefales)
- fleksibelt: 0,2 mm² ... 1,5 mm²;0,5 mm² (anbefales)
- Fleksibel kabelsko uden plastmuffe: 0,25 mm²... 1,5 mm² (Cu);0,5 mm² (anbefales)
- Fleksibel kabelsko med plastmuffe: 0,25 mm²... 0,75 mm²;0,5 mm² (anbefales)
- Udgang: Symmetrisk 1 kV (testslibende grad 3);usymmetrisk 2 kV (testslibende grad 3)
- Signal: Usymmetrisk 1 kV (testslibende grad 2)
- Led-signalering: LED-signal
- Signaltyper: LED DC OK - signaltilstand drift (UN = 24 V DC, iout = IN)
- Funktion: Videresendelse af driftstilstand
- Kontakt (potentialefri): OptoMOS
- Antal faser: 1
- Isolationsspænding indgang/udgang: 3 kV AC (typeafprøvning);3,1 kV DC (styktest)
- MTBF (IEC 61709, SN 29500): > 3300000 timer (25 °C);> 1900000 timer (40 °C);> 880000 timer (60 °C)
- Supplerende tekst: Klasse 3
- Artikelmål: Artikelmål
- Indbygningsmål: Indbygningsmål
- Monteringsbemærkning: Kan rækkemonteres: Vandret 0 mm, lodret 50 mm
- Beskyttelseslakeret: Ja
- Udførelse af skærm: Polykarbonat
- Sidedele: Aluminium
- Indsatshøjde: ≤ 5000 m.
- Maks. tilladt Luftfugtighed (drift): ≤ 95 % (ved 25 °C, ingen kondensation)
- Temp. Kode: T4 (-25 ... +70 °C | > 60 °C, DERATING: 2,5 % /K)
- EN 61010-1: III (≤ 2000 m);II (≤ 5000 m)
- Standardbetegnelse: Netvariation/underspænding
- Sikkerhed måle-, styre-, regulerings- og laboratorieudstyr: Sikkerhed måle-, styre-, regulerings- og laboratorieudstyr
- Sikkerhedslavspænding
- UL
- Elektromagnetisk kompatibilitet: Overensstemmelse med direktiv 2014/30/EU
- Lavspændingsdirektivet: Overensstemmelse med NSR-direktiv 2014/35/EU
- Ledningsført udledningsbårne forstyrrelser: Ledningsført udledningsforstyrrelser
- Signal-støjforhold: Støjudstråling
- DNV GL ledningsført støjudsendelse: DNV GL ledstyret støjudsendelse
- DNV: Klasse B.
- DNV GL støjstråling: DNV GL støjudstråling
- Statisk elektricitet: Udladning af statisk elektricitet
- Kontaktafladning: 6 kV (testslibende grad 3)
- Luftafladning: 8 kV (testslibende grad 3)
- Bemærk: Kriterium A.
- Elektromagnetisk HF-felt: Elektromagnetisk HF-felt
- Kontrolfelt: 10 V/m (testslidsgrad 3)
- Hurtige transienter (Burst): Hurtige transienter (Burst)
- Stødspændingsbelastning (Surge): Stødspændingsbelastning (Surge)
- Ledningsstyret påvirkning: Påvirkning af ledningsbårne ledninger
- Indgang/udgang/signal: Usymmetrisk
- Spænding: 230 V AC
- Spændingsdyk: Spændingsdyk
- Spændingsdyk 0 %
- Kriterier: Kriterier
- Kriterium A: Normal driftsmønster inden for de fastsatte grænser.
- Kriterium B): Midlertidig forringelse af driftsegenskaberne, som selve apparatet er blevet korrigeret for.
- Kriterium C: Midlertidig forringelse af funktionsegenskaberne, som kan afhjælpes af selve apparatet eller kan genoprettes ved betjening af betjeningselementerne.
- Den omgivende temperatur (startup type tested): -40 °C.
- AWG 24... 16 (Cu);20 (anbefales)
- AC-drift: AC-drift
- Netform: Stjernenet (TN, TT, IT (PE))
- Landenetspænding typisk: 120 V AC;230 V AC
- Spændingstype for forsyningsspænding: AC
- Frekvensområde (FN): 50 Hz ... 60 Hz ±10 %
- Sikkerhedsafbryder: Transientbeskyttelse | varistor
- Effektfaktor (cos phi) 0,93 (230 V AC)
- Lækstrøm mod PE: < 3,5 mA
- DC-drift: DC-drift
- Derating: 60 °C... 70 °C
- Reguleringsafvigelse: < 1 % (belastningsændring statisk 10 % ... 90%);< 3% (dynamisk belastningsændring 10% ... 90 %);< 0,1 % (indgangsspændingsændring ±10 %)
- Crest faktor: type. 1,72 (120 V AC);typ. 1,89 (230 V AC)
- Direktivet om miljøbeskyttelse: RoHS 2011/65/EU;WEEE;Reach
- Indbygningsafstand til højre/venstre: 0 mm / 0 mm
- Indbygningsafstand foroven/forneden: 50 mm / 50 mm
- Oversvingningsstrømme: Oversvingninger
- Flicker: Flicker
- Antal perioder: 1 periode
- Støjudsendelse: Støjudsendelse i henhold til en 61000-6-3 (bolig- og erhvervslokaler) og en 61000-6-4 (industriområde)
- Støjimmunitet: Støjimmunitet i henhold til en 61000-6-1 (boliger), en 61000-6-2 (industriområde)
- Sikring af enhedens indgang: 6,3 A intern (apparatbeskyttelse)
- Tabseffekt tomgang minimum: < 2,14 W (120 V AC)
- Nominel tabseffekt min.: < 8,54 W (120 V AC)
- Integreret sikring: nej
- Polmærkning: 3.1 (13), 3.2 (14)
- Led fra: Forsyningsspænding input AC findes ikke (fra)
- Led tændt (grøn), DC OK: Uout > 21 V DC og Iout < 0,9 x IN (til (grøn), DC OK)
- Signaludgang DC OK: Signaludgang DC OK
- Signaltype: Kontakt DC OK - signaltilstand drift (UN = 24 V DC, Iout = IN)
- Kontaktspænding maks. 30 V DC (selv)
- Strømkapacitet: Maks. 100 mA
- Tilstandsbetingelse (kontakt lukket): Uout > 21 V DC og Iout < 0,9 x IN (kontakt lukket)
- Tilstandsbetingelse (kontakt åbnet): Uout < 21 V DC eller Iout > 0,9 x IN (dannelse af middelværdi over 60 s) (kontakt åbnet)
- Indsatshøjde (derating) > 2000 m (derating: 10 % /1000 m)
- EN 61010-2-201: III (≤ 2000 m);II (≤ 5000 m)
- Sikkerhed af strømforsyninger op til 1100 V (isoleringsafstande): Sikkerhed af strømforsyninger op til 1100 V (isoleringsafstande)
- Elektrisk sikkerhed: Elektrisk sikkerhed
- Sikker adskillelse: Sikker adskillelse
- Begrænsning af harmoniske strømme i nettet: Begrænsning af harmoniske strømme i nettet
- Netvariation/underspænding: Netvariation/underspænding
- Led tændt (gul), iout > 90 %: Uout > 21 V DC og Iout > 0,9 x IN (til (gul), iout > 90 %)
- Led tændt (rød), ISHORT: Uout < 21 V DC og Iout > 0,9 x IN (til (rød), ISHORT)
- Led til (røde blink) OVP: UOUT > OVP (over voltage protection) (til (røde blink))
- Dybde (apparatdybde (bæreskinnemontering)): 115 mm (apparatdybde (bæreskinnemontering))
- Sikkerhedslavspænding
- ANSI/UL 121201: ANSI/UL 121201
- Indgangsspænding (nominel)
AC 100 V - 240 V
- Produkttype
Strømforsyning
- Indgangsspænding (min.)
100 V/AC
100 V/DC
- Indgangsspænding (max.)
240 V/AC
240 V/DC
- Udgangsstrøm max.
5 A
- Udgangsstrøm (maks.) - afrundet
5 A
120 W
- Udgangstype (strømforsyning)
Kan indstilles
- Faser
1
- Udgangsspænding (nom.)
24 V/DC
- Tilslutning
Push-in-fjederkrafttilslutning
- Dim.
(L x B x H) 120 x 35 x 135 mm
- Udgangsspænding (maks.)
28 V/DC
- Udgangsspænding (min.)
24 V/DC
- Drifttemperation (max.)
70 °C
- Driftstemperatur (max.) (Derating)
70 °C
- Driftstemperatur (min.) (Derating)
60 °C
- Driftstemperatur (min.)
-25 °C
- Produc.-delnr.
1523018
- Indhold
1 stk
- Strømforsyning-specifikationer
beskyttelseslakeret
- Bredde
35 mm
- H
135 mm
- L
120 mm
IP20
- Maks. temperatur
70 °C
- Min. Temperatur
-25 °C
- Type
TRIO3-PS/1AC/24DC/5/CO
- Virkningsgrad
94 %
- D
120 mm
- Indbygningshøjde
135 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3569150 Phoenix Contact 1523018 Strømforsyning 24 V/DC 5 A 120 W Indhold 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3569150 Phoenix Contact 1523018 Strømforsyning 24 V/DC 5 A 120 W Indhold 1 stk
Beskrivelse
Primært taktet strømforsyning, TRIO Power, Push-In-tilslutning, bæreskinnemontering, indgang: 1-faset, udgang 24 V DC / 5 A, kan indstilles fra 24 V DC... 28 V DC
