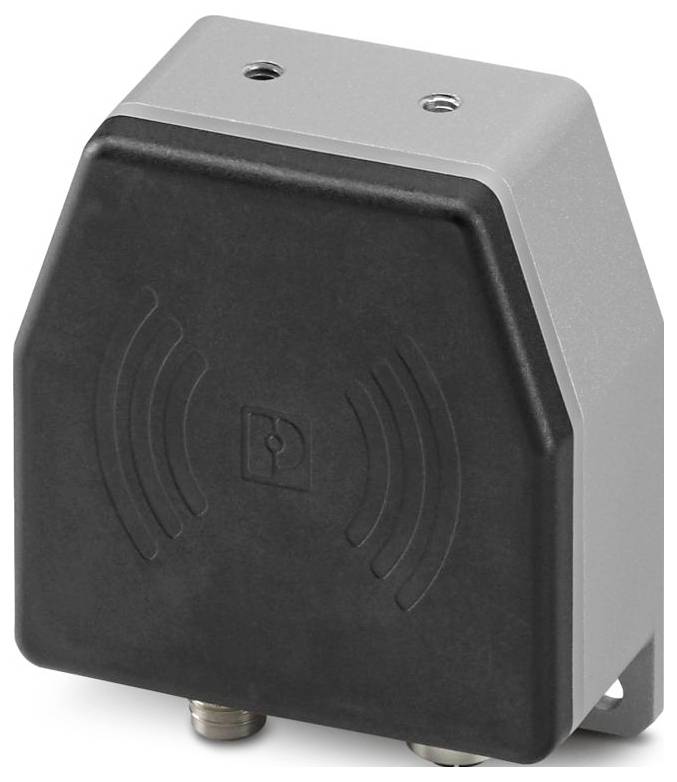

Lignende billede
Phoenix Contact 1509989 NEARFI 300 R Induktiv kobler
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: NearFi
- Tilslutningstype: M12-bøsning, L-kodet;M12-tilslutning, L-kodet
- Bredde: 80 mm
- Højde: 86 mm
- Dybde: 39 mm
- Brændbarhedsklasse iht. UL 94: V0
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Omgivende temperatur (drift): -20 °C... 60 °C (vær opmærksom på derating);-20 °C... 40 °C (vær opmærksom på derating i henhold til UL)
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Højde 2000 m
- Standarder/bestemmelser: EN 55016-2-3
- Bemærk: RED 2014/53/EU
- Monteringstype: Vægmontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: II
- Tilsmudsningsgrad: 2
- Tilladt luftfugtighed (drift): 10 % ... 95 %
- Monteringsposition: vilkårlig
- Frekvensområde 0,15 MHz ... 80 MHz (testslibende grad 3 - usymmetrisk)
- Lufttryk (drift): 80 kPa... 108 kPa (op til 2000 m üNN)
- CE: CE
- Tilladt luftfugtighed (opbevaring/transport): 10 % ... 95 %
- Indgang: ± 0,5 kV (testslibende grad 1 - symmetrisk), ± 1 kV (testslibende grad 2 - usymmetrisk)
- Udgang: ± 1 kV (testslibende grad 2 - usymmetrisk)
- Signal: ± 1 kV (testslibende grad 2 - usymmetrisk)
- Monteringsbemærkning: Vær opmærksom på derating
- Elektromagnetisk kompatibilitet: Overensstemmelse med direktiv 2014/30/EU
- Statisk elektricitet: Udladning af statisk elektricitet
- Kontaktafladning: ± 4 kV (testslibende grad 2)
- Luftladning: ± 8 kV (testslibende grad 3)
- Bemærkning: Klasse A, anvendelsesområde for industri
- Elektromagnetisk HF-felt: Elektromagnetisk HF-felt
- Prøvefælg: ~ 1,95 µA/m (i 10 m afstand)
- Hurtige transienter (Burst): Hurtige transienter (Burst)
- Ledningsstyret påvirkning: Påvirkning af ledningsbårne ledninger
- Spænding: 10 V (80 % amplitudemodulation med 1 kHz)
- Kriterier: Kriterier
- Kriterium A: Normal driftsmønster inden for de fastsatte grænser.
- Kriterium B): Midlertidig forringelse af driftsegenskaberne, som selve apparatet er blevet korrigeret for.
- Beskyttelseskobling: Kortslutnings-, overbelastningsbeskyttelse
- Udgangseffekt 50 W (aktorforsyning);50 W (2x 50 W, logik- og aktuatorforsyning galvanisk adskilt, ved paralleldrift med NEARFI 2200/200)
- Støjudsendelse: Støjudsendelse
- Anvendelse: Effekt
- MTTF: 221 år (SN 29500 standard, temperatur 25 °C, arbejdscyklus 21 %);112 år (SN 29500 standard, temperatur 40 °C, arbejdscyklus 34,25 %);51 år (SN 29500 standard, temperatur 40 °C, arbejdscyklus 100 %)
- Forsyning: Forsyning
- Induktiv: Energioverførsel: Induktiv: Energioverførsel
- Rækkevidde: Min. 0 mm;≤ 10 mm
- Midterforskydning: ± 10 mm
- Vinkelforskydning < 15 °
- Tilslutning af trådløse moduler: 1 (base-kobler)
- Farve (kabinet): Sort (RAL 9005).
- Materiale (Enclosure): PBT;trykstøbt zink
- Øvrige bestandighed: Bestandig over for svejsesprøjt;bestandig mod salttåge i henhold til IEC 60068-2-11 (96 timer i 5 % salttåge)
- Vibrationsbestandighed i henhold til en 60068-2-6/IEC 60068-2-6: Vibration (drift): 5g pr. rumretning, 10 Hz ... 150 Hz, amplitude ±0,34 mm
- Chok i henhold til en 60068-2-27/IEC 60068-2-27: Stød (drift): 30g, 11 ms varighed, halvsinus-chokimpulser, tre chok pr. rumretning
- Permanent chok iht. en 60068-2-27/IEC 60068-2-27: Permanent chok (drift): 10 g, 16 ms varighed, halvsinus-stødsimpuls, 1000 chok, pr. rumretning
- Kapslingsklasse (IP): IP65/IP66 (fabrikantens erklæring)
- Kapslingsklasse (IK): IK06 (slagfasthed)
- Lufttryk (opbevaring/transport): 66 kPa... 108 kPa (op til 3500 m üNN)
- Radiokommunikation Europa: Radiogodkendelse Europa
- Feltstyrke 10 V/m.
- Stødstrømbelastning (Surge): Stødstrømbelastning (Surge)
- Fri for lakbefugtningsforstyrrende stoffer: VDMA 24364:2018-05
- Type
NEARFI 300 R
- Produkttype
Induktiv kobler
- Produc.-delnr.
1509989
- Dim.
(L x B x H) 39 x 80 x 86 mm
- Driftstemperatur
-20 °C (min)
- Min. driftstemperatur
-20 °C
- Bredde
80 mm
- H
86 mm
- L
39 mm
- Maks. omgivelsestemperatur
60 °C
- Min. omgivelsestemperatur
-20 °C
- D
39 mm
IP65
- Indbygningshøjde
86 mm
80 mm
86 mm
39 mm
86 mm
TRUE
IP65
FALSE
Other
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3569059 Phoenix Contact 1509989 NEARFI 300 R Induktiv kobler
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3569059 Phoenix Contact 1509989 NEARFI 300 R Induktiv kobler
Beskrivelse
NearFi-Remote, kontaktfri energikobler, 50 W (UA), rækkevidde ≤10 mm, M12-push-pull, IP65, kan kombineres med NEARFI 300 B. Valgfrit: 2 x 50 W (US+UA) i forbindelse med NEARFI 2200/200
