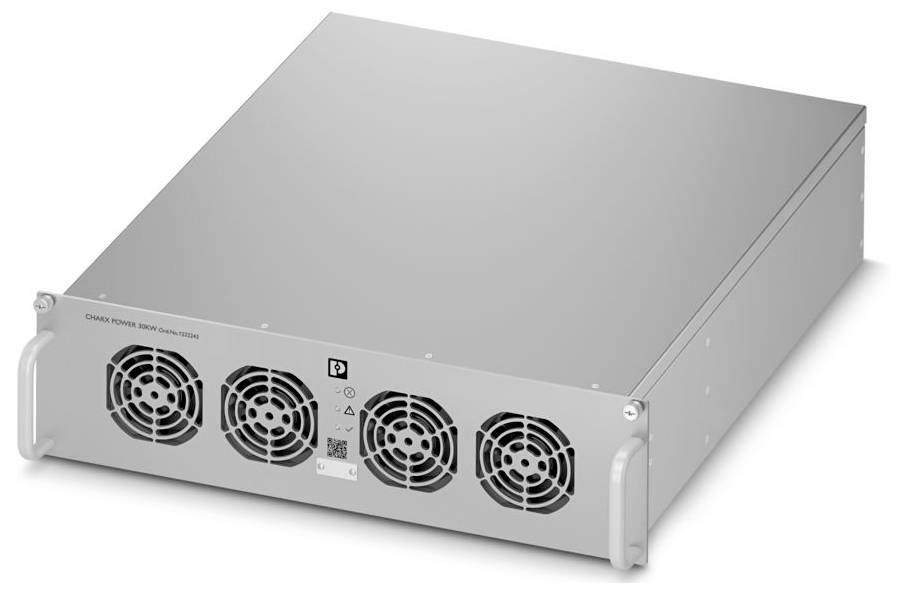

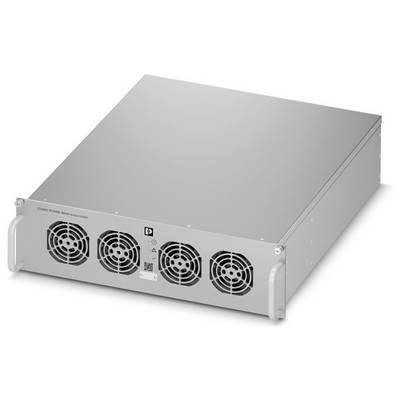

Phoenix Contact 1232243 CHARX PS-M2/3AC/1000DC/30KW DC-effektmodul
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: CHARX Power
- Tilslutningstype: 2 x RJ45
- Bredde: 483 mm
- Højde: 134 mm
- Dybde: 550 mm
- Materiale kabinet: Zn-Al-legering
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivelsestemperatur (under drift) -40 °C... 70 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 70 °C
- Standarder/bestemmelser: ANSI/UL 2202
- Monteringstype: 19 " -rack-montering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: Overspændingskategori
- Tilsmudsningsgrad: 2
- Tilladt luftfugtighed (drift): ≤ 95 % (ikke kondenserende)
- Afisoleringslængde: 18 mm... 20 mm (10 mm² ... 25 mm² = 18 mm, 35 mm² ... 50 mm² = 20 mm)
- Højdeenhed: 3 HE
- Overførselshastighed 125 kbit/s.
- Mærkning: IEC
- Beskyttelsesklasse: I
- Nominel effekt: 30 kW
- Antal interfaces: 1
- Overførselslængde: Maks. 20 m
- Tilslutningsteknik: Tilslutningsteknik
- Nominelt indgangsspændingsområde 3x 400 V AC ... 480 V/AC
- Indgangsspændingsområde 3x 340 V AC ... 530 V/AC
- Indkoblingsstrømbegrænsning: < 60 A
- Nominel effektoptagelse: 31870 VA
- Virkningsgrad > : 95 % (Pout >50 %)
- Beskyttelse mod overspænding ved udgang (OVP) > 1040 V DC
- Ledningstilslutning: Ledningstilslutning
- stiv: 10 mm²... 50 mm²;25 mm² (anbefales)
- fleksibelt: 16 mm² ... 50 mm²;25 mm² (anbefales)
- Udgang: Udgang
- Digital
- Antal faser: 3
- Isolationsspænding indgang/udgang: 2121 V DC
- MTBF (IEC 61709, SN 29500): > 300000 TIMER
- Artikelmål: Artikelmål
- Indsatshøjde: ≤ 4000 m (derating > 2000 m: 10 % / 1000 m)
- Standardbetegnelse: Standard for safefy for Electric Vehicle (EV) Charging System Equipment
- AWG 8... 0 (Cu);3 (anbefales)
- AC-drift: AC-drift
- Netform: Stjernenet (TN, TT, IT (PE))
- Effektfaktor (cos phi): 0,99
- Derating: > 55 °C (3,2 A/K);> 55 °C (1 kW/K)
- Reguleringsafvigelse: < 0,5 % (spændingsafvigelse belastningsændring statisk 20 % ... 100 %);< 1 % (statisk afvigelse belastningsændring 20 % ... 100 %),± 0,2 % (indgangsspændingsændring ±20 %)
- Støjudsendelse: IEC 61000-6-3
- Støjimmunitet IEC 61000-6-2
- Polmærkning: +, -
- CAN-bus: CAN-bus
- Interface: CAN-BUS
- Understøttede protokoller: CAN 2.0B
- Lås: Låsekroge
- Overførselsfysik: Ledningsbundet
- Topologi: Daisy Chain
- Slutmodstand 120 Ω (slutbruger terminerer)
- Samlet fordrejning (THDi): < 5 % (50 % ... 100 % udgangsbelastning)
- Udgangsspændingsområde 30 V DC ... 1000 V DC
- Udgangsstrømsområde: 0 A... 100 A
- Tabseffekt stand-by < 14 W
- Benævnelse: Udgang
- Galvanisk adskillelse mellem indgang og udgang: Ja
- Isolationsspænding indgang, udgang/kabinet: 2121 V DC (basisisolering)
- Interne ventilatorer: Ja
- Luftstrømretning: Forfra og bagfra
- Støjniveau: < 60 dB (1 m)
- IEC 60664-1: II.
- Konduktive opladningssystemer til elkøretøjer - del 21-2: EMC-krav til eksterne opladningssystemer til elkøretøjer: Konduktive opladningssystemer til elkøretøjer - del 21-2: EMC-krav til eksterne opladningssystemer til elkøretøjer
- Indgangsstrøm 3 x 54 A (340 V AC);3 x 46 A (400 V AC)
- Isoleringsmodstand: > 10 MΩ
- Indkoblingsforsinkelse < 8 sek.
- Oversvingningsegenskaber: ± 3 % (tilkoblingsprocedure)
- Antal effektmoduler som CAN-BUS-deltager: Maks. 48
- Isolationsspænding indgang, udgang/signal, kommunikation: 4242 V DC
- Isolationsspænding signal, kommunikation/kabinet 707 V DC
- Levetid 90000 timer (40 °C, elektrolytkondensatorer);70000 timer (40 °C, blæser)
- Overtemperaturbeskyttelse (OTP) > 75 °C.
- Konduktive opladningssystemer til elkøretøjer - del 1: Generelle krav: Konduktive opladningssystemer til elkøretøjer - del 1: Generelle krav
- Konduktive opladningssystemer til elektriske køretøjer – del 23: Jævnstrømsforsyninger til elkøretøjer: Konduktive opladningssystemer til elkøretøjer – del 23: Jævnstrømsforsyninger til elkøretøjer
- Standard for Safety for Electric Vehicle (EV) Charging System Equipment: Standard for Safety for Electric Vehicle (EV) Charging System Equipment
- Indgangsfrekvens: 3x 50 Hz 60 Hz ±10 %
- Restripplespænding udgangsstrøm: ≤ 1 %
- Hot-PLUG-forbindelse: nej
- Ventilation: nej
- Produkttype
DC-effektmodul
- Beskyttelsesklasse
I
- D
550 mm
- H
134 mm
- Bredde
483 mm
IP20
- Indbygningshøjde
134 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3566939 Phoenix Contact 1232243 CHARX PS-M2/3AC/1000DC/30KW DC-effektmodul
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3566939 Phoenix Contact 1232243 CHARX PS-M2/3AC/1000DC/30KW DC-effektmodul
Beskrivelse
CHARX power Power basic, hurtigoplademodul til opbygning af DC-ladestationer, 19"-rack-montering, indgang: 3-faset, udgang: 30 V DC...1000 V DC / 0 A...100 A.
