Phoenix Contact 1180142 VAL-EV 280-P Overspændingsbeskyttelsesstik 1 stk købe

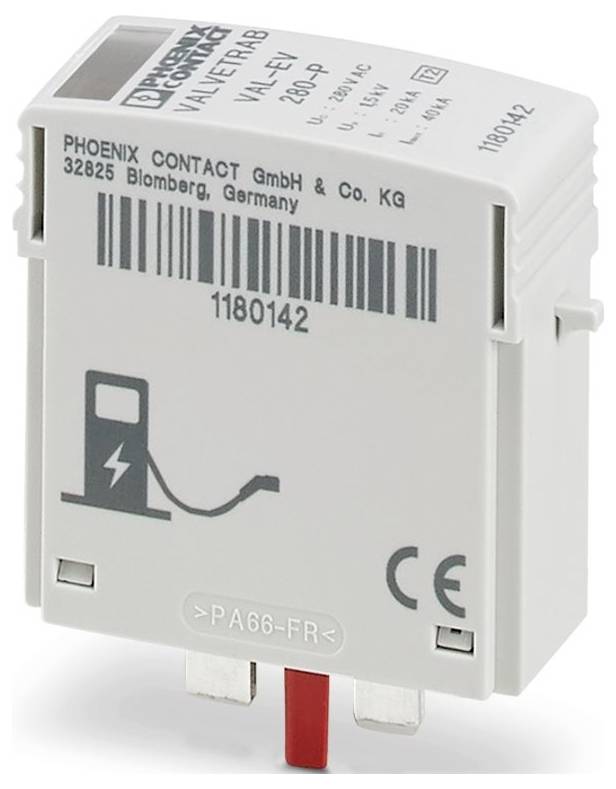

Phoenix Contact 1180142 VAL-EV 280-P Overspændingsbeskyttelsesstik 1 stk-0

Lignende billede

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Tekniske specifikationer

Familie af produkter: VALVETRAB MS
IEC-PRØVEKLASSE: II;T2
Konstruktion: Bæreskinnemodul kan stikkes to dele
Antal poler: 1
Meddelelse overspændingsbeskyttelse defekt: Optisk
MÆRKESPÆNDING UN: 240/415 V AC (TN);240/415 V AC (TT)
Tilslutningstype: Stikbar
Bredde: 17,5 mm
Højde: 52,4 mm
Dybde: 55,4 mm
Delingsenhed: 1 Te
Farve: Lysegrå, RAL 7035
Brændbarhedsklasse iht. UL 94: V-0
Materiale, kabinet: PA 6.6
VIRKERETNING 1L-N/PE
Maksimal permanent spænding UC: 280 V AC
Beskyttelseslederstrøm IPE: ≤ 0,45 mA
Mærkeafledningsstrøm i (8/20) µs: 20 kA
Reaktionstid TA: ≤ 25 ns
Omgivelsesbetingelser: Omgivelsesbetingelser
Beskyttelsesklasse: IP20
Omgivelsestemperatur (under drift) -40 °C... 80 °C
Omgivelsestemperatur (opbevaring/transport): -40 °C... 80 °C
Højde: ≤ 2000 m (amsl)
Standarder/bestemmelser: EN 61643-11
Bemærkning: 2012
Monteringstype: På basiselement
EN type: T2
STRØMFORSYNINGSSYSTEM IEC: TN;TT
Isolationsegenskaber: Isolationsegenskaber
Overspændingskategori: III
Tilsmudsningsgrad: 2
Nominel frekvens FN: 50 Hz (60 Hz)
Materialets CTI-værdi: 600
Isoleringsstof: PA 6.6
Materialegruppe: I
Beskyttelsesstier: L-N.
Standby-strømforbrug PC: ≤ 150 MVA
Maksimal lækstrøm Imax (8/20) µs: 40 kA
Beskyttelsesniveau up: ≤ 1,5 kV
Restspænding Ures: ≤ 1,5 kV (ved in);≤ 1,3 kV (ved 10 kA);≤ 1,2 kV (ved 5 kA);≤ 1,1 kV (ved 3 kA )
TOVFORHOLD ved UT: 415 V AC (5 s/withstand mode);440 V AC (120 min / safe failure mode)
Tilladt luftfugtighed (drift): 5 % ... 95 %
Chok (drift): 25 g (halvsinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (drift): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
Kortslutningssikret ISCCR: 25 kA
Maksimal forsikring ved stikledertråde: 125 A (GG)

Produkttype: Overspændingsbeskyttelsesstik

Variant: Bæreskinnemodul kan stikkes ind i to dele

: IP20

Produc.-delnr.: 1180142

Type: 2

Dim.: (B x H x T) 17.5 x 52.4 x 55.4 mm

Bredde: 17.5 mm

H: 52.4 mm

D: 55.4 mm

Indhold: 1 stk

UKCA: Ikke relevant

Dokumenter og downloads

Datablad

Datablad 3565679 Phoenix Contact 1180142 VAL-EV 280-P Overspændingsbeskyttelsesstik 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3565679 Phoenix Contact 1180142 VAL-EV 280-P Overspændingsbeskyttelsesstik 1 stk

Beskrivelse

CHARX protect basic, reservestik til overspændingsafleder i produktrækken VALVETRAB EV-T2 til strækningen L-N.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
