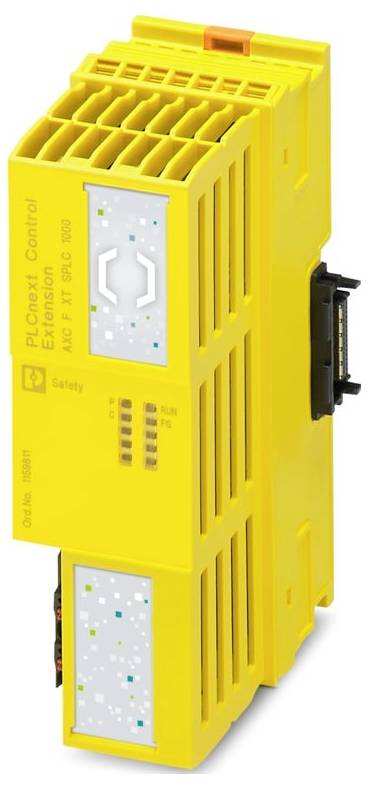

Phoenix Contact 1159811 AXC F XT SPLC 1000 SPS-udvidelsesmodul 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktserie: PLCnext Control Extension
- Konstruktion: modulær
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,2 mm²... 1,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 1,5 mm²
- Ledertværsnit AWG: 24... 16
- Bredde: 45 mm
- Højde: 126,93 mm
- Dybde: 75 mm
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (drift): -25 °C... 60 °C til 2000 m üNN;-25 °C... 55 °C til 3000 m üNN;-25 °C... 50 °C til 4000 m üNN
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Bemærk: Configuration: Security Profile active
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Tilladt luftfugtighed (drift): 5 % ... 95 % (iht. din en 61131-2)
- Stød (drift): 30g (iht. en 60068-2-27/IEC 60068-2-27)
- Vibration (drift): 5g (iht. en 60068 -2-6/IEC 60068-2-6)
- Betegnelse tilslutning: Aksialoline F-stik
- Afisoleringslængde: 8 mm
- Generelt: Hvis SPLC-1000 drives med AXC F 2152, skal busseskelmodulet AXC BS L 2 anvendes.
- ATEX: ATEX
- IECEx: IECEx
- Mærkning: Industrial IT Security, IACS komponent
- UL, USA / Canada: UL, USA / Canada
- Maksimal tabseffekt ved nominel betingelse: type. 1,92 W;typ. 1,92 W
- BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
- Udvendige mål: Udvendigt mål
- Bredde/højde/dybde: 45 mm / 126,93 mm / 75 mm (dybden gælder ved brug af en bæreskinne TH 35-7.5 (iht. en 60715).)
- Lufttryk (drift): 70 kPa... 106 kPa (op til 3000 m üNN)
- Forsyningsspændingsinterval: 19,2 V DC ... 30 V DC (inklusive alle tolerancer, inklusive bølgethed).
- Certifikat: IITS2 029429 0027
- Tilslutningsteknik: Tilslutningsteknik
- Tilladt luftfugtighed (opbevaring/transport): 5 % ... 95 % (iht. din en 61131-2)
- Bemærk til anvendelse: Kun til industriel anvendelse
- Strømforbrug: Maks. 100 mA;type. 80 mA
- Ledningstilslutning: Ledningstilslutning
- Funktion
- Sikkerhedsafbryder: Beskyttelse mod omvendt polaritet | polaritetsbeskyttelsesdiode;transientbeskyttelse | dæmperdiode
- Forsyning: Forsyning
- Lufttryk (opbevaring/transport): 58 kPa... 106 kPa (op til 4500 m üNN)
- Strømforbrug typisk: 80 mA
- Strømforbrug maks. 100 mA
- Særlige egenskaber: Udviklingsproces certificeret i henhold til IEC 62443-4-1;produkt certificeret i henhold til IEC 62443-4-2
- Bemærk til målangivelser: Dybden gælder ved brug af en bæreskinne TH 35-7.5 (iht. en 60715).
- Forsyningsspænding: 24 V/DC
- UL ex, USA / Canada: UL ex, USA / Canada
- Systemkrav: Systemkrav
- Webserver: nej
- Aksialoline F-stik: Aksioline F-stik
- Engineering-værktøj: PLCnext Engineer
- Bestandighed over for funktionsskadelige gasser i henhold til din 40046-36/ din 40046-37: Brug af apparatet er forbudt i disse omgivelser.
- Sikkerhedsfunktion: Ja
- Potentiometer: Tilførsel af logikspænding UL: Potentiale: Tilførsel af logikspænding UL
- Display
- Chok (opbevaring/transport): 30g (iht. en 60068-2-27/IEC 60068-2-27)
- Vibration (opbevaring/transport): 5g (iht. en 60068-2-6/IEC 60068-2-6)
- Diagnosedisplay: nej
- Redundansfunktion: nej
- Industrial Cyber Security: Industrial Cyber Security
- Produkttype
SPS-udvidelsesmodul
- Type
AXC F XT SPLC 1000
- Driftsspænding
24 V/DC
- H
126.93 mm
- L
75 mm
- Bredde
45 mm
IP20
- Dim.
(L x B x H) 75 x 45 x 126.93 mm
- Produc.-delnr.
1159811
- Variant
modulær
- Montage
Bæreskinnemontering
- Indhold
1 stk
- D
74.25 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3565172 Phoenix Contact 1159811 AXC F XT SPLC 1000 SPS-udvidelsesmodul 24 V/DC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3565172 Phoenix Contact 1159811 AXC F XT SPLC 1000 SPS-udvidelsesmodul 24 V/DC
Beskrivelse
SPS-udvidelsesmodul, PLCnext Control Extension, PROFISafe F-Host, PROFISafe F-Device, PLCnext Engineer, certificeret i henhold til IEC 62443-4-2.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
