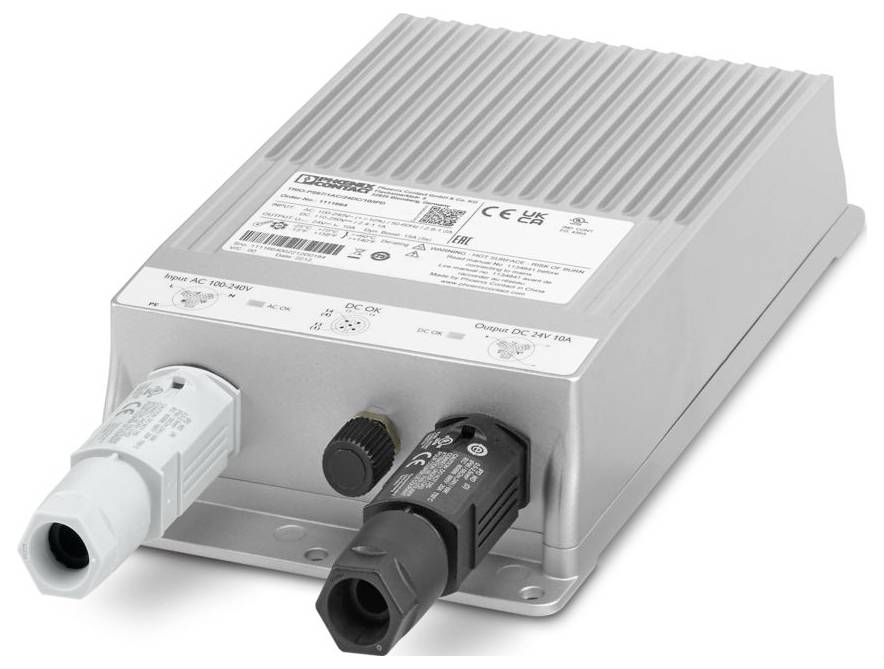

Phoenix Contact 1111664 Strømforsyning 24 V/DC 10 A 285 VA
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
AC/DC-printstrømforsyninger
- Udgang 24 V/DC / 10 A
- Effekt 285 VA
- Push-in-fjederkrafttilslutning, Stik
Tekniske specifikationer
- Produktfamilie: Trio Power
- Poltal: 5
- Tilslutningstype: M12-rundstik
- Bredde: 136 mm
- Højde: 292 mm
- Dybde: 53 mm
- Farve: Grøn.
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Kapslingsklasse:IP67
- Omgivende temperatur (drift): -25 °C... 70 °C (DERATING > 60 °C: 2,5 % /K)
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Standarder/bestemmelser: EN 61000-6-3
- Monteringstype: Vægmontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: Overspændingskategori
- Tilsmudsningsgrad: 2 (IEC 61010-1)
- Tilladt luftfugtighed (drift): ≤ 100 % (ved 25 °C, ingen kondensation)
- Vibration (drift): < 15 Hz, amplitude ±2,5 mm (iht. IEC 60068-2-6);15 Hz ... 150 Hz, 4g, 90 min.
- Ledertværsnit fleksibel min.: 0,5 mm²
- Ledertværsnit fleksibel maks.: 2,5 mm²
- Ledertværsnit fast min.: 0,5 mm²
- Ledertværsnit fast maks.: 2,5 mm²
- Frekvensområde 0,15 MHz ... 80 MHz
- Mærkning: UL/C-UL Listed UL 61010-2-201
- Diameter: 5,6 mm
- Beskyttelsesklasse: I
- Frekvens: 50 Hz
- Nominelt indgangsspændingsområde 110 V DC ... 250 V DC
- Indgangsspændingsområde 110 V DC … 250 V DC ±10 %
- Spændingsstyrke maks.: ≤ 300 V AC 15 s
- Indkoblingsstrømbegrænser: ≤ 25 A (typisk)
- Indkoblingsstrømstødintegreret (I2t) < 0,5 A2S
- Indkoblingsstrømbegrænser: type. 25 A (efter 1 ms)
- Backup-tid for netsvigt: > 15 ms
- STRØMFORBRUG 2,4 A (110 V DC); 1,1 A (250 V DC)
- Nominel effektoptagelse: 285 VA
- Indkoblingstid: < 1 sek.
- Indgangssikring 6,3 A (intern (apparatbeskyttelse)
- Valg af passende sikring for indgangsbeskyttelsen: 6 A ... 16 A (US/CAN: branch circuit protection and 20 A) (karakteristik B, C, D, K eller tilsvarende)
- Virkningsgrad typisk 91 % (120 V AC);typ. 92 % (230 V AC)
- NOMINEL UDGANGSSPÆNDING: 24 V DC ±1 % (SELV)
- Nominel udgangsstrøm (IN): 10 A.
- Dynamisk Boost (IDyn.Boost): 15 A (5 s)
- Kortslutningssikker: Ja
- Tomgang: Ja
- Feedback-styrke ≤ 35 V DC
- Beskyttelse mod overspænding ved udgang (OVP): ≤ 30 V DC
- Restripplespænding: ≤ 10 mVss
- Stigetid: ≤ 12 ms (UOUT (10 % ... 90%)
- Kan seriekobles: Ja
- Tabseffekt tomgang max. < : 10 W (120 V AC);< 6 W (230 V AC)
- Nominel tabseffekt maks. belastning < 22 W (120 V AC);< 17 W (230 V AC)
- Parallelskiftbarhed: Ja, til redundans og effektforøgelse
- Sikring (på sekundærsiden): Elektronisk
- Indgang: 2 kV (testslibende grad 4 - symmetrisk);4 kV (testslibende grad 4 - usymmetrisk)
- Udgang: 1 kV (testslibende grad 3 - symmetrisk);2 kV (testslibende grad 3 - usymmetrisk)
- Signal: 1 kV (testslibende grad 2 - usymmetrisk)
- Signaliseringstyper: LED;potentialefri signalkontakt
- Default: Lukket
- Digital: 30 V AC 30 V DC 100 mA
- Antal faser: 1
- Isolationsspænding indgang/udgang: 3 kV AC (typeafprøvning);1,5 kV AC (styktest)
- MTBF (IEC 61709, SN 29500): > 1200000 timer (25 °C);> 700000 timer (40 °C);> 300000 timer (60 °C)
- Artikelmål: Artikelmål
- Indbygningsmål: Indbygningsmål
- Beskyttelseslakeret: nej
- Brændbarhedsklasse iht. UL 94 (hus/klemmer): V0
- Kabinet materiale: metal
- Indsatshøjde: ≤ 4000 m (> 2000 m, derating: 10 %/1000 m)
- Klimaklasse: 4K26 (en 60721-3-4)
- Maks. tilladt Luftfugtighed (drift): ≤ 100 % (ved 25 °C, ingen kondensation)
- Stød: 18 ms, 30g, afhængigt af rumretning (i henhold til IEC 60068-2-27)
- EN 61010-1: III (≤ 2000 m);II (≤ 4000 m)
- Standardbetegnelse: Beskyttelsestyper med kabinet (IP-kode)
- Sikkerhedslavspænding
- UL
- Elektromagnetisk kompatibilitet: Overensstemmelse med direktiv 2014/30/EU
- Lavspændingsdirektivet: Overensstemmelse med NSR-direktiv 2014/35/EU
- Ledningsført udledningsbårne forstyrrelser: Ledningsført udledningsforstyrrelser
- Signal-støjforhold: Støjudstråling
- Statisk elektricitet: Udladning af statisk elektricitet
- Kontaktafladning: 6 kV (testslibende grad 3)
- Bemærk: Kriterium A.
- Elektromagnetisk HF-felt: Elektromagnetisk HF-felt
- Kontrolfelt: 10 V/m (testslidsgrad 3)
- Hurtige transienter (Burst): Hurtige transienter (Burst)
- Stødspændingsbelastning (Surge): Stødspændingsbelastning (Surge)
- Ledningsstyret påvirkning: Påvirkning af ledningsbårne ledninger
- Spænding: 230 V AC
- Spændingsdyk: Spændingsdyk
- Spændingsdyk 0 %
- Kriterier: Kriterier
- Kriterium A: Normal driftsmønster inden for de fastsatte grænser.
- Kriterium B): Midlertidig forringelse af driftsegenskaberne, som selve apparatet er blevet korrigeret for.
- Kriterium C: Midlertidig forringelse af funktionsegenskaberne, som kan afhjælpes af selve apparatet eller kan genoprettes ved betjening af betjeningselementerne.
- Den omgivende temperatur (startup type tested): -40 °C.
- AC-drift: AC-drift
- Netform: Stjernenet (TN, TT, IT (PE))
- Landenetspænding typisk: 120 V AC;230 V AC
- Spændingstype for forsyningsspænding: DC
- Frekvensområde AC 50 Hz... 60 Hz ±10 %
- Frekvensområde (FN): 50 Hz ... 60 Hz ±10 %
- Sikkerhedsafbryder: Transientspændingsbeskyttelse | varistor
- Effektfaktor (cos phi): > 93
- Lækstrøm mod PE: < 3,5 mA
- DC-drift: DC-drift
- Derating: > 60 °C... 70 °C (2,5 % /K)
- Reguleringsafvigelse: < 1 % (belastningsændring statisk 10 % ... 90%);< 3% (dynamisk belastningsændring 10% ... 90 %, 10 Hz);< 0,1 % (indgangsspændingsændring ±10 %)
- Udgangseffekt 240 W;360 W.
- Ledertværsnit AWG maks. 14
- Indbygningsafstand til højre/venstre: 10 mm / 10 mm
- Indbygningsafstand foroven/forneden: 0 mm / 102 mm
- Oversvingningsstrømme: Oversvingninger
- Antal perioder: 1 periode
- Glider/klemmested fleksibelt med kabelsko min.: 0,5 mm²
- Glider/klemmested fleksibelt med kabelsko maks.: 2,5 mm²
- Udførelse af kabinet: Aluminium (AlMg3)
- Støjudsendelse: Støjudsendelse
- Støjimmunitet: Støjimmunitet i henhold til en 61000-6-1 (boliger), en 61000-6-2 (industriområde)
- Udkoblingsspænding < 95 V DC
- Signal: DC OK: Signal: DC OK
- Kontaktspænding max. 30 V AC/DC
- Konstant belastning 100 mA
- Signaludgang: LED-statusvisning: Signaludgang: LED-statusindikator
- Betegnelse signalering: DC OK
- Statusvisning: Led
- Indgang/udgang: Usymmetrisk
- Trådløs fejlspænding iht. en 55011: EN 55011 (en 55022) klasse B anvendelsesområde industri og boligområde
- Radiostøjstråling iht. en 55011: EN 55011 (en 55022) klasse B anvendelsesområde industri og boligområde
- Elektrisk sikkerhed: Elektrisk sikkerhed
- Sikker adskillelse: Sikker adskillelse
- Indkoblingsspænding: ≥ 95 V DC
- Signal relæ 13/14: Signal relæ 13/14
- Kodning: A
- Låsetype: M12
- AC OK: ACIN > 0,55 X ACN (ACN = 90 V AC)
- DC OK: UOUT > 0,9 X UN (UN = 24 V DC)
- Borehul: Borehul
- Strømforsyning til lavspænding med jævnstrømsudgang: Strømforsyningsapparat til lavspænding med jævnstrømsudgang
- Sikkerhedskrav til elektrisk måle-, styre-, regulerings- og laboratorieudstyr: Sikkerhedskrav til elektrisk måle-, styre-, regulerings- og laboratorieudstyr
- Grænseværdier for harmoniske strømme: Grænseværdier for harmoniske strømme
- Beskyttelsestyper via kabinet (IP-kode): Beskyttelsestyper via kabinet (IP-kode)
- Farvekodet: Sort
- Produkttype
Strømforsyning
- Indgangsspænding (max.)
240 V/AC
250 V/DC
- Udgangsstrøm max.
10 A
- Udgangsstrøm (maks.) - afrundet
10 A
- Indgangsspænding (min.)
100 V/AC
110 V/DC
- Dim.
(L x B x H) 53 x 136 x 292 mm
- Udgangsspænding (maks.)
24 V/DC
- Tilslutning
Push-in-fjederkrafttilslutning
Stik
285 VA
IP67
- Beskyttelsesklasse
I
- Drifttemperation (max.)
70 °C
- Driftstemperatur (max.) (Derating)
70 °C
- Driftstemperatur (min.) (Derating)
60 °C
- Driftstemperatur (min.)
-25 °C
- Driftstemperatur
-25 °C - +70 °C
- Bredde
136 mm
- H
292 mm
- L
53 mm
- Type
TRIO-PS67/1AC/24DC/10/IPD
- D
53 mm
- Indbygningshøjde
292 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3564049 Phoenix Contact 1111664 Strømforsyning 24 V/DC 10 A 285 VA
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3564049 Phoenix Contact 1111664 Strømforsyning 24 V/DC 10 A 285 VA
Beskrivelse
Primært taktet STRØMFORSYNING Trio Power, IPD-væggennemføring med push-in-fjedertilslutning, vægmontering, indgang: 1-faset, udgang: 24 V DC / 10 A.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
