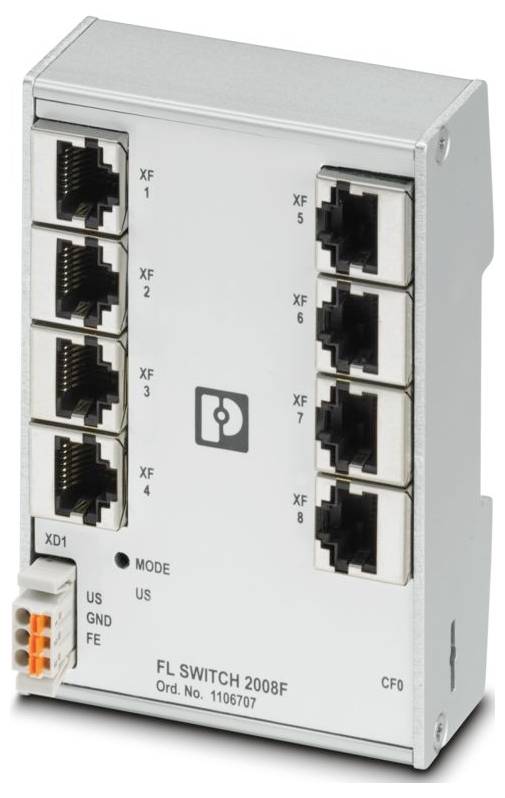

Phoenix Contact 1106707 FL SWITCH 2008F Industrial Ethernet Switch 10 / 100 MBit/s
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: Managed Switch 2000
- Konstruktion: Flad konstruktion
- Tilslutningstype: Push-in-fjedertilslutning
- Ledertværsnit fleksibelt: 0,25 mm²... 1,5 mm²
- Ledertværsnit stiv: 0,25 mm²... 1,5 mm²
- Ledertværsnit AWG: 24... 16
- Bredde: 75 mm
- Højde: 105 mm
- Dybde: 43 mm
- Materiale kabinet: aluminium
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP30
- Omgivende temperatur (drift): 0 °C... 60 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Standarder/bestemmelser: EN 61000-6-4
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Tilsmudsningsgrad: 2
- Tilladt luftfugtighed (drift): 10 % ... 95 % (ingen kondensation)
- Vibration (drift): 2g, iht. IEC 60068-2-6
- Afisoleringslængde: 9 mm
- Generelt: Support telefonisk og på stedet (mod betaling)
- Overførselshastighed 10/100 Mbit/s.
- Maksimal tabseffekt ved nominel betingelse: 4,68 W (ved US = 18 V DC og 60 °C omgivelsestemperatur)
- Beskyttelsesklasse III (VDE 0106)
- Antal interfaces: 8
- Lufttryk (drift): 86 kPa... 108 kPa (1500 m üNN)
- Overførselslængde: 100 m (pr. segment)
- Forsyningsspændingsinterval: 18 V DC ... 32 V DC
- Tilladt luftfugtighed (opbevaring/transport): 10 % ... 95 % (ingen kondensation)
- Bemærk til anvendelse: Kun til industriel anvendelse
- Strømforbrug: 160 mA
- Restripplespænding 3,6 VPP (inden for det tilladte spændingsområde)
- Elektromagnetisk kompatibilitet: Overensstemmelse med direktiv 2014/30/EU
- Signal-støjforhold: Støjudstråling
- Støjimmunitet EN 61000-6-2
- Statusvisning: LED'er: US (spændingsforsyning), hver 2 LED'er pr. Ethernet-port (Link/Activity og Speed)
- Overførselshysik: Kobber
- MTTF: 693,88 år (SN 29500 standard, temperatur 25 °C, arbejdscyklus 21 %);315,58 år (SN 29500 standard, temperatur 40 °C, arbejdscyklus 34,25 %);42,59 år (SN 29500 standard, temperatur 55 °C, arbejdscyklus 100 %)
- Forsyning: Forsyning
- Lufttryk (opbevaring/transport): 86 kPa... 108 kPa (1500 m üNN)
- Strømforbrug typisk: 160 mA (ved US = 24 V DC og 25 °C omgivelsestemperatur)
- Strømforbrug maksimalt: 0,26 A (ved US = 18 V DC og 60 °C omgivelsestemperatur)
- Henvisning til tilslutningstype: Brug kun kobberledninger med tilladt temperaturområde (-40 °C ... 75 °C
- Antal kanaler: 8 (RJ45-porte)
- Overførselsmedium: Kobber
- Lokal diagnose: US forsyningsspænding LED grøn;LNK/ACT link-status LED grøn;SPD overførselshastighed LED grøn
- Særlige egenskaber: Udviklingsproces certificeret i henhold til IEC 62443-4-1;produkt certificeret i henhold til IEC 62443-4-2
- Grundfunktionalitet: Store and Forward switch, i overensstemmelse med standarden efter IEEE 802.3
- Switch-funktioner: Switch-funktioner
- Diagnosefunktioner: RMon History;LLDP (Link Layer Discovery Protocol);SNMP-traps;N:1-portmirroring;ACD (Address Conflict Detection);Sslovog;CRC-Surveillance
- Filterfunktioner: Quality of Service (8 prioritetsklasser);port-prioritering;VLAN (op til 8 VLAN);IGMP Snooping/Tværier (v1/v2);auto-Quray-port;Extended Multicast Filtering
- IP-parametrering: DHCP-klient;DHCP-server (port-baseret);bootP
- MAC-adretstabel: 8k
- Management: Web-based Management (HTTP/HTTPS);rulledbaseret User Management (LDAP);SNMPv1/v2/v3;Command Line Interface (Telnet, SSH)
- Redundans: MRP (Media redundancy Protocol);RSTP (Rapid Spanning Tree Protocol)
- Yderligere funktioner: Overførsel af MMS & GOOSE (IEC 61850-8-1);overførsel af Modbus/TCP
- Tidssynkronisering: SNTP (Simple Network Time Protocol)
- Security-funktioner: Security-funktioner
- Funktionalitet: Funktionalitet
- Ethernet (RJ45): Ethernet (RJ45)
- Signal-LED'er: Datamodtagelse, link-status
- Tilslutning forsyning: Via COMBICON, maks. Ledertværsnit 1,5 mm²
- Prøvestrækning: 24-V-forsyning / funktionsjord 500 V DC 1 min;Ethernet-interface / alle andre potentialer 2,25 kV DC 1 min.
- Status- og diagnoseindikatorer: Led'er: US (spændingsforsyning), hver med 2 LED'er pr. Ethernet-port (Link/Activity og Speed)
- Signalforsinkelse: ≥ 6,5 μs (Store-and-Forward-tilstand, 10/100 Mbit/s, afhængigt af frame-størrelse)
- 24 V DC (enkelt)
- Overensstemmelse med EMC-retningslinjer: EN 61000-6-2 en 61000-4-2 (ESD) kriterium B;en 61000-6-2 en 61000-4-3 (elektromagnetiske felter) kriterium A;en 61000-6-2 en 61000-4-4 (EFT/Burst) kriterium A;en 61000-6-2 en 61000-4-5 (Surge) kriterium B;en 61000-6-2 en 61000-4-6 (styret immunitet) kriterium A;en 61000-6-2 61000 6-4 en 61000 6-2-6-4 61000 (støj)
- PROFINET-Conformance-klasse: Conformance klasse A
- Produkttype
Industrial Ethernet Switch
- Overførselshastighed
10 / 100 MBit/s
- Grundfunktionalitet
Managed switch
- Ethernet porte
8
- Antal 10/100 MBit/s porte
8 x
- Bredde
75 mm
- H
105 mm
- D
43 mm
- Type
FL SWITCH 2008F
- Interfaces
RJ45
IP30
- Driftsspænding
24 V/DC
- Maks. omgivelsestemperatur
60 °C
- Min. omgivelsestemperatur
0 °C
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3564129 Phoenix Contact 1106707 FL SWITCH 2008F Industrial Ethernet Switch 10 / 100 MBit/s
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3564129 Phoenix Contact 1106707 FL SWITCH 2008F Industrial Ethernet Switch 10 / 100 MBit/s
Beskrivelse
Managed Switch 2000-serien, 8 RJ45-porte 10/100 Mbit/s, PROFINET Conformance-Class A, udviklingsproces certificeret iht. IEC 62443-4-1, kompatibel med IEC 62443-4-2
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
