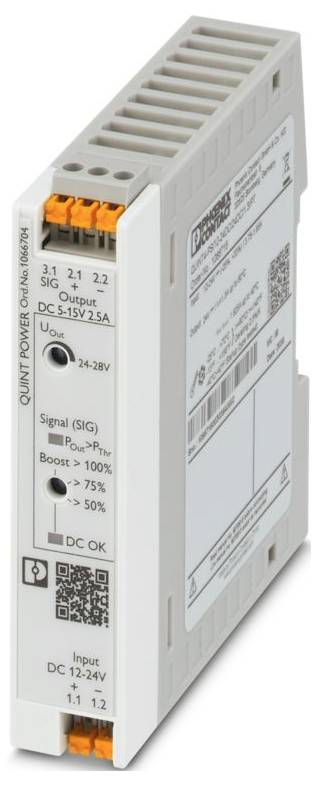

Phoenix Contact 1066704 DC/DC-bilomformer 12 V/DC 2.5 A Indhold 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Familie: QUINT Power
- Tilslutningstype: Push-in-tilslutning
- Bredde: 22,5 mm
- Højde: 106 mm
- Dybde: 90 mm
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (drift): -25 °C... 70 °C (> 60 °C DERATING: 2,5 % /K)
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Standarder/bestemmelser: EN 61000-4-10
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: Overspændingskategori
- Tilsmudsningsgrad: 2
- Vibration (drift): < 15 Hz, amplitude ±2,5 mm | 15 Hz... 100 Hz: 2,3 g 90 min. (I henhold til IEC 60068-2-6)
- Afisoleringslængde: 10 mm
- Frekvensområde: 50 Hz ... 60 Hz
- Mærkning: DNV
- Beskyttelsesklasse: II
- Frekvens: 50 Hz;100 Hz;150 Hz;300 Hz
- Nominelt indgangsspændingsområde 12 V DC ... 24 V DC
- Indgangsspændingsområde 12 V DC … 24 V DC -25 % ... +33 % (SELV)
- Bredt indgangsområde: Ja
- Spændingsstyrke maks. 35 V DC (60 sek.)
- Indkoblingsstrømstød: typ. 1,5 A.
- Indkoblingsstrømstødintegreret (I2t): typ. 0,05 A2S
- Indkoblingsstrømbegrænser: type. 1,5 A.
- Strømsvigtsbeskyttelsestid: type. 20 ms (24 V DC)
- Strømforbrug: type. 3,55 A (12 V DC);TYP. 1,75 A (24 V DC)
- Indkoblingstid: < 1 sek.
- Indgangssikring 15 A (flink, intern)
- Valg af passende sikring for indgangsbeskyttelsen: 10 A ... 16 A (karakteristik B, C, D, K eller tilsvarende)
- Virkningsgrad typisk 92,2 % (12 V DC)
- Udgangskarakteristik: U/i Advanced
- Nominel udgangsspænding: 12 V DC
- Indstillingsområde for udgangsspænding (USET): 5 V DC... 15 V DC (> 12 V DC, KONSTANT YDELSE)
- Nominel udgangsstrøm (IN): 2,5 A.
- Statisk Boost (ISTAT.Boost): 3,125 A (≤ 40 °C)
- Dynamisk Boost (IDyn.Boost): 5 A (≤ 60 °C (4,9 s))
- Kortslutningssikker: Ja
- Tomgang: Ja
- Udgangseffekt (PN): 30 W.
- Udgangseffekt (Pstat. Boost): 37,5 W.
- Udgangseffekt (PDyn. Boost): 60 W.
- Feedback-styrke ≤ 25 V DC
- Beskyttelse mod overspænding ved udgang (OVP): ≤ 18 V DC
- Restripplespænding < 20 mVss
- Reguleringsafvigelse statisk: < 1 % (belastningsændring statisk 10 % ... 90 %)
- Reguleringsafvigelse dynamisk: < 1 % (belastningsændring statisk 10 %... 90 %)
- Reguleringsafvigelse indgangsspændingsændring: < 1 % (belastningsændring statisk 10 %... 90 %)
- Stigetid: < 1 s (UOUT (10 % ... 90%)
- Kan seriekobles: Ja
- Tabseffekt tomgang max. < 0,5 W
- Nominel tabseffekt maks. belastning < 2,7 W
- Parallelskiftbarhed: Ja, til redundans og effektforøgelse
- Sikring (på sekundærsiden): Elektronisk
- Indgang: 1 kV (testslibende grad 3 - symmetrisk);2 kV (testslibende grad 3 - usymmetrisk)
- Position: 3.x
- Ledningstilslutning: Ledningstilslutning
- stiv: 0,2 mm²... 2,5 mm²
- fleksibelt: 0,2 mm² ... 2,5 mm²
- Fleksibel kabelsko uden plastmuffe: 0,25 mm²... 2,5 mm²
- Fleksibel kabelsko med plastmuffe: 0,25 mm²... 2,5 mm²
- Udgang: 1 kV (testslibende grad 3 - symmetrisk);2 kV (testslibende grad 3 - usymmetrisk)
- Signal: 1 kV (testslibende grad 4 - symmetrisk);2 kV (testslibende grad 3 - usymmetrisk)
- Led-signalering: LED-signal
- Signalgrænse: > PTur (LED lyser gult, udgangseffekt > PTur, afhængigt af drejevalgekontakten);> 0,9 x USet (LED lyser grønt);< 0,9 x USet (LED blinker grønt)
- Default: 12 V DC;22 mA;12 V DC til Uout > 0,9 x USet
- Digital: 0 V DC; 12 V DC; 22 mA
- Antal faser: 1,00
- Isolationsspænding indgang/udgang: 2,6 kV DC (typeafprøvning);1,2 kV DC (styktest)
- Skiftefrekvens 4,00 kHz... 70,00 kHz (hjælpetransformerniveau);70,00 kHz ... 150,00 kHz (hovedomformer-trin)
- MTBF (IEC 61709, SN 29500): > 2804000 timer (25 °C);> 1590000 timer (40 °C);> 687000 timer (60 °C)
- Forventet levetid (elektrolytkondensatorer): Forventet levetid (elektrolytkondensatorer)
- Strøm: 2,5 A.
- Temperatur: 30 °C;
- Tid: 50 ms
- Supplerende tekst: Testsværhedsgrad 2
- Artikelmål: Artikelmål
- Indbygningsmål: Indbygningsmål
- Indbygningsafstand højre/venstre (aktiv): 15 mm / 15 mm (Pout ≥50 %)
- Indbygningsafstand højre/venstre (passiv): 5 mm / 5 mm (Pout ≥50 %)
- Indbygningsafstand foroven/forneden (aktiv): 30 mm / 30 mm (Pout ≥50 %)
- Indbygningsafstand foroven/forneden (passiv): 30 mm / 30 mm (Pout ≥50 %)
- Monteringsbemærkning: Kan rækkemonteres: PN ≥50 %, horisontal 5 mm, ved siden af aktive komponenter 15 mm, vertikal 50 mm
- Kan rækkemonteres: PN <50 %, horisontal 0 mm, vertikal foroven 40 mm, vertikal forneden 20 mm
- Beskyttelseslakeret: nej
- Brændbarhedsklasse iht. UL 94 (hus/klemmer): V0
- Husmateriale: Plast
- Indsatshøjde: ≤ 5000 m (> 2000 m, tag højde for derating)
- Klimaklasse: 3K22 (iht. en 60721-3-3)
- Maks. tilladt Luftfugtighed (drift): ≤ 95 % (ved 25 °C, ingen kondensation)
- Stød: 18 ms, 30g, afhængigt af rumretning (i henhold til IEC 60068-2-27)
- Temp. Kode: T4 (-25 ... +70 °C | > 60 °C, DERATING: 2,5 % /K)
- EN 61010-1: II (≤ 5000 m)
- Standardbetegnelse: Netvariation/underspænding
- Sikkerhed måle-, styre-, regulerings- og laboratorieudstyr: Sikkerhed måle-, styre-, regulerings- og laboratorieudstyr
- Sikkerhedslavspænding
- Spændingsdyk: Spændingsdyk
- UL
- CSA: CSA
- SIQ: SIQ
- Skibsbygning: Skibsbygning
- Elektromagnetisk kompatibilitet: Overensstemmelse med direktiv 2014/30/EU
- EMC-krav støjudsendelse: EN 61000-6-3;en 61000-6-4
- EMC-krav støjimmunitet: EN 61000-6-1;en 61000-6-2
- EMC-krav kraftværk: EN 61850-3;en 61000-6-5
- Ledningsført udledningsbårne forstyrrelser: Ledningsført udledningsforstyrrelser
- Signal-støjforhold: Støjudstråling
- DNV GL ledningsført støjudsendelse: DNV GL ledstyret støjudsendelse
- DNV: Klasse B.
- DNV GL støjstråling: DNV GL støjudstråling
- Statisk elektricitet: Udladning af statisk elektricitet
- Kontaktafladning: 8 kV (testslibende grad 4)
- Luftafladning: 15 kV (testslibende grad 4)
- Bemærk: Kriterium B.
- Elektromagnetisk HF-felt: Elektromagnetisk HF-felt
- Prøvefælg: 1000 A/m.
- Hurtige transienter (Burst): Hurtige transienter (Burst)
- Stødspændingsbelastning (Surge): Stødspændingsbelastning (Surge)
- Ledningsstyret påvirkning: Påvirkning af ledningsbårne ledninger
- Indgang/udgang/signal: Usymmetrisk
- Spænding 1 kV
- Magnetfelt med energiteknologisk frekvens: Magnetfelt med energiteknologisk frekvens
- Spændingsdyk: Spændingsdyk
- Spændingsdyk 0 %
- Impulsformet magnetfelt: Impulsformet magnetfelt
- Asymmetrisk ledningsbårne forstyrrelser: Asymmetrisk ledningsbårne forstyrrelser
- Testniveau 1: 100 kHz
- Testniveau 2: 1 MHz
- Testniveau 3: 1,5 kHz 15 kHz (testslibende grad 3)
- Testniveau 4: 15 kHz 150 kHz (testslibende grad 3)
- Testniveau 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (testslibende grad 3)
- Testniveau 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (testslibende grad 3)
- Vekselandel på jævnspænding: Vekselandel på jævnspænding
- Udskiftningsdel: 10 % (UN)
- Dæmpet vibrerende aksel: Dæmpet vibrerende aksel
- Indgang, udgang (testniveau 1): 1 MHz (testslibende grad 2 - symmetrisk)
- Indgang, udgang (testniveau 2): 1 MHz (testsværhedsgrad 2 - usymmetrisk)
- Signaler (testniveau 1): 1 MHz (testsværhedsgrad 2 - symmetrisk)
- Signaler (testniveau 2): 1 MHz (testsværhedsgrad 2 - usymmetrisk)
- Dæmpet, vibrerende magnetfelt: Dæmpet, vibrerende magnetfelt
- Kriterier: Kriterier
- Kriterium A: Normal driftsmønster inden for de fastsatte grænser.
- Kriterium B): Midlertidig forringelse af driftsegenskaberne, som selve apparatet er blevet korrigeret for.
- Kriterium C: Midlertidig forringelse af funktionsegenskaberne, som kan afhjælpes af selve apparatet eller kan genoprettes ved betjening af betjeningselementerne.
- Den omgivende temperatur (startup type tested): -40 °C.
- AWG 24... 14
- Derating: > 60 °C (2,5 % /K fra Pout nom.)
- Antal perioder: 0,5 / 1 / 5 / 50 perioder
- Indbygningsafstand til højre/venstre (aktiv, passiv): 0 mm / 0 mm (Pout ≤ 50 %)
- Indbygningsafstand foroven/forneden (aktiv, passiv): 30 mm / 30 mm (Pout ≤50 %)
- Kabinetudførelse: Polycarbonate (pc), UL 94 V0
- Signaludgang kan konfigureres: Signaludgang kan konfigureres
- Produkttype
DC/DC-bilomformer
- Type
QUINT4-PS/12-24DC/5-15DC/2.5/PT
- Indgangsspænding (min.)
12 V/DC
- Indgangsspænding (max.)
24 V/DC
- Udgangsspænding ||
12 V/DC
- Udgangsstrøm max.
2.5 A
- Udgangsstrøm (maks.) - afrundet
2.5 A
- Tilslutning
Push-in-fjederkrafttilslutning
- Driftstemperatur (min.)
-25 °C
- Drifttemperation (max.)
70 °C
- Dim.
(L x B x H) 90 x 22.5 x 106 mm
- H
106 mm
- L
90 mm
- Bredde
22.5 mm
- Indhold
1 stk
- D
90 mm
IP20
- Indbygningshøjde
106 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3562726 Phoenix Contact 1066704 DC/DC-bilomformer 12 V/DC 2.5 A Indhold 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3562726 Phoenix Contact 1066704 DC/DC-bilomformer 12 V/DC 2.5 A Indhold 1 stk
Beskrivelse
Primært taktet DC/DC-omformer, QUINT Power, bæreskinnemontering, indgang: 12 V DC - 24 V DC, udgang: 12 V DC / 2,5 A.
