Name: Phoenix Contact 1065730 CBMC EG4 24DC/1-8A NO Elektronisk afbryder 1 stk
Brand: Phoenix Contact
SKU: 3562601
Availability: BackOrder

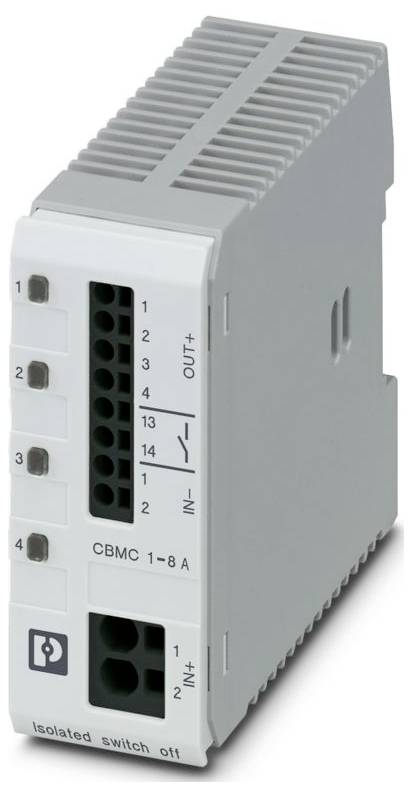

'CBMC 1-8A' isoleret switchenhed med mærkede ind- og udgange, viser numeriske indikatorer for forbindelsesstatus, designet til elektriske systemer.

Lignende billede

Produkttype

Elektronisk afbryder

Variant

Bæreskinnemodul i én del

Tilslutning

Push-in-fjederkrafttilslutning

Beskyttelsestype

IP20

98 mm

Datablad (PDF)

Levering fre. 23. okt.

53 stk.

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (1.272,00 kr. / stk.r)

1.272,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produktfamilie: CBMC
Konstruktion: Bæreskinnemodul i en del
Antal poler: 1
Visning / fjernmelding: Visning / fjernmelding
Tænd-/slukfunktion: Sluttekontakt
Tilslutningstype: Push-in-tilslutning
Ledertværsnit stiv: 0,2 mm²... 2,5 mm²
Ledertværsnit AWG: 24... 12
Bredde: 36 mm
Højde: 90 mm
Dybde 98 mm (inkl. bæreskinne 7,5 mm)
Farve: Lysegrå, RAL 7035
Brændbarhedsklasse iht. UL 94: V-0
Omgivelsesbetingelser: Omgivelsesbetingelser
Beskyttelsesklasse: IP20
Omgivende temperatur (drift): -25 °C... 60 °C
Omgivelsestemperatur (opbevaring/transport): -40 °C... 70 °C
Højde: ≤ 3000 m op til 52 °C (amsl); ≤ 4000 m op til 46 °C (amsl)
Standarder/bestemmelser: EN 50178
Bemærk: Udstyr til stærkstrømsinstallationer med elektronisk udstyr
Monteringstype: Bæreskinne: 35 mm
Isolationsegenskaber: Isolationsegenskaber
Tilsmudsningsgrad: 2
Betegnelse tilslutning: Fjernmeldekreds
Driftsspænding 0 V DC ... 30 V DC
Driftsstrøm 100 mA DC
Afisoleringslængde: 10 mm
Generelt: Generelt
Spændingsstyrke: Maks. 35 V DC (lastkreds)
Ledertværsnit fleksibel med kabelsko med plastmuffe: 0,25 mm²... 1,5 mm²
Ledertværsnit fleksibel med kabelsko uden plastmuffe: 0,25 mm²... 2,5 mm²
Mærkning: ISA S74.2013 G3 Harsh Group A.
MATERIALE: PC;PA 6.6;PA 6.3T;POM
Sikring: Elektronisk
Tabseffekt: type. 1,8 W (i tomgang);< 7 W (i nominel drift)
Mærkespænding: 24 V DC
Beskyttelsesklasse: III
Virkningsgrad > 99 %
Feedback-styrke: Maks. 35 V DC
MTBF (IEC 61709, SN 29500): 5000000 timer (ved 25 °C med 21 % belastning);2000000 timer (ved 40 °C med 34,25 % belastning);321056 timer (ved 52 °C med 100 % belastning)
Forurenende gas: Forurenende gastest
Antal kanaler: 4
Indkoblingsforsinkelse 0,1 s (pr. udgangskanal)
Kontaktudførelse: Relæ, NO-kontakt
Målestødspænding 0,5 kV
Lastkreds: Lastkreds
Udløsertype: EF (elektronisk - galvanisk adskillelse)
Nødvendig forsikring: Kun nødvendig, hvis den maksimale dækning > er kortslutningssikring. Integreret Fail-Safe-element; 30 A (GG, forsynet med lineær strømforsyning, ICN ≥ 200 A)
Hvilestrøm I0: typ. 75 mA
Temperaturderating: 25 A DC (ved 60 °C);28 A DC (ved 56 °C);32 A DC (ved 52 °C)
Fail-safe-element 15 A DC (pr. udgangskanal)
Frakoblingstid: ≤ 10 ms (ved kortslutning > 2,0 x I);1 s (1,2 ... 2,0 x I)
Underspændingsfrakobling: ≤ 17,8 V DC (aktiv);≥ 18,8 V DC (inaktiv)
Maks. Kapacitiv belastning: 45000 µF (afhængigt af strømindstilling og tilgængelig kortslutningsstrøm)
Fugtighedstest 96 timer, 95 % RH, 40 °C.
Mærkestrøm I: 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 A DC (kan indstilles pr. udgangskanal)
Reaktionsevne ved kortslutning 300 A
Mærkestrøm (forudindstillet) 4 A.
Måleområde i: ± 15 %
Overspændingsfrakobling: ≥ 30,5 V DC (aktiv); ≤ 29,5 V DC (inaktiv)
Kanal LED slukket: Fra (kanal slukket)
Kanal LED gul: Lyser (kanal tændt, kanaludnyttelse > 80 %);blinker (programmeringstilstand aktiv)
Kanal LED grøn: Lyser (kanal tilsluttet)
Kanal LED rød: Lyser (kanal slukket, relæfejl, over- eller underspænding aktiv);lyser midlertidigt (kanal slukket, afkølingsfase 5 s, overbelastnings- eller kortslutningsudløsning);blinker (kanal slukket, genstartsklar, overbelastnings- eller kortslutningsudløser);blinker dobbelt (kanal slukket, overskridelse af den samlede strømgrænse på enheden 32 A)
Modulinitialiseringstid 1,6 sek.
Ventetid efter frakobling af en kanal: 5 sek. (ved overbelastning / kortslutning)
Hovedstrømkreds I+: Hovedstrømkreds I+
Hovedstrømkreds IN-: Hovedstrømkreds IN-
Hovedstrømkreds OUT: Hovedstrømkreds OUT
Telekommunikationskreds: Fjernmeldekreds

Produkttype: Elektronisk afbryder

Variant: Bæreskinnemodul i én del

Tilslutning: Push-in-fjederkrafttilslutning

: IP20

L: 98 mm

Bredde: 36 mm

H: 90 mm

Passer til (detaljer): Bæreskinne 35 mm

Indhold: 1 stk

Type: CBMC EG4 24DC/1-8A NO

Dim.: (L x B x H) 98 x 36 x 90 mm

D: 98 mm

Driftsspænding: 30 V

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3562601 Phoenix Contact 1065730 CBMC EG4 24DC/1-8A NO Elektronisk afbryder 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3562601 Phoenix Contact 1065730 CBMC EG4 24DC/1-8A NO Elektronisk afbryder 1 stk

Beskrivelse

Elektronisk sikkerhedsafbryder EG (elektronisk - galvanisk adskillelse), 1-polet, udløsningskurve: Elektronisk, montering: Bæreskinne: 35 mm, mærkestrøm: 32 A

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
