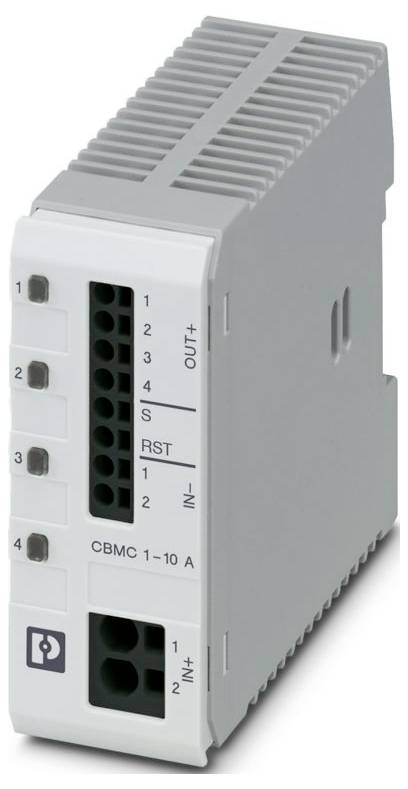

Phoenix Contact 1065729 CBMC E4 24DC/1-10A S-R Elektronisk afbryder 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Elektronisk afbryder
Variant
Bæreskinnemodul i én del
Tilslutning
Push-in-fjederkrafttilslutning
Beskyttelsestype
IP20
L
98 mm
Datablad (PDF)
107 stk.
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
952,00 kr.
3
2% = 23,23 kr.
928,77 kr.
5
3% = 32,46 kr.
919,54 kr.
10
4% = 38,65 kr.
913,35 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.
Antal
Total (952,00 kr. / stk.r)
952,00 kr.
ekskl. moms
Gratis fragt
30 dages returret
Tekniske specifikationer
- Produktfamilie: CBMC
- Konstruktion: Bæreskinnemodul i en del
- Antal poler: 1
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit stiv: 0,2 mm²... 10 mm²
- Ledertværsnit AWG: 24... 8
- Bredde: 36 mm
- Højde: 90 mm
- Dybde 98 mm (inkl. bæreskinne 7,5 mm)
- Farve: Lysegrå, RAL 7035
- Brændbarhedsklasse iht. UL 94: V-0
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (drift): -25 °C... 60 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 70 °C
- Højde: ≤ 3000 m op til 52 °C (amsl); ≤ 4000 m op til 46 °C (amsl)
- Standarder/bestemmelser: EN 50178
- Bemærk: Udstyr til stærkstrømsinstallationer med elektronisk udstyr
- Monteringstype: Bæreskinne: 35 mm
- Isolationsegenskaber: Isolationsegenskaber
- Tilsmudsningsgrad: 2
- Stød (drift): 30g (IEC 60068-2-27, test EA)
- Vibration (drift): 10 Hz ... 57,6 Hz (amplitude ±0,35 mm | iht. IEC 60068-2-6, Test FC);57,6 Hz ... 150 Hz (acceleration 5g | iht. IEC 60068-2-6, test FC)
- Driftsspænding 18 V DC ... 30 V DC
- Afisoleringslængde: 15 mm
- Generelt: Generelt
- Spændingsstyrke: Maks. 35 V DC (lastkreds)
- Ledertværsnit fleksibel med kabelsko med plastmuffe: 0,25 mm²... 4 mm²
- Ledertværsnit fleksibel med kabelsko uden plastmuffe: 0,25 mm²... 6 mm²
- Mærkning: ISA S74.2013 G3 Harsh Group A.
- MATERIALE: PC;PA 6.6;PA 6.3T;POM
- Sikring: Elektronisk
- Tabseffekt: type. 0,6 W (i tomgang);< 9 W (i nominel drift)
- Mærkespænding: 24 V DC
- Beskyttelsesklasse: III
- Udgangsspænding: 24 V/DC
- Indgangsspændingsområde 7 V DC … 30 V DC (reset med faldende flanke)
- Strømforbrug: type. 0,4 mA (ved 24 V DC)
- Virkningsgrad > 99 %
- Feedback-styrke: Maks. 35 V DC
- MTBF (IEC 61709, SN 29500): 8403361 timer (ved 25 °C med 21 % belastning);3067484 timer (ved 40 °C med 34,25 % belastning);534188 timer (ved 35 °C med 100 % belastning)
- Spænding < 5 V DC (low tilstand);> 8 V DC (high tilstand)
- Forurenende gas: Forurenende gastest
- Antal kanaler: 4
- Indkoblingsforsinkelse 0,1 s (pr. udgangskanal)
- UL-godkendelse: UL-godkendelse
- Udgangsstrøm: Maks. 0,04 A (kortslutningssikker)
- Kontaktudførelse: Uden galvanisk adskillelse
- Målestødspænding 0,5 kV
- Lastkreds: Lastkreds
- Udløsningsform: E (elektronisk)
- Nødvendig forsikring: Kun nødvendig, hvis den maksimale dækning > er kortslutningssikring. Integreret Fail-Safe-element.
- Hvilestrøm I0: typ. 25 mA
- Temperaturderating: 24 A DC (ved 60 °C);28 A DC (ved 54 °C);32 A DC (ved 47 °C);36 A DC (ved 41 °C);40 A DC (ved 35 °C)
- Fail-safe-element 15 A DC (pr. udgangskanal)
- Frakoblingstid: ≤ 10 ms (ved kortslutning > 2,0 x I);1 s (1,2 ... 2,0 x I)
- Underspændingsfrakobling: ≤ 17,8 V DC (aktiv);≥ 18,8 V DC (inaktiv)
- Maks. Kapacitiv belastning: 45000 µF (afhængigt af strømindstilling og tilgængelig kortslutningsstrøm)
- Reset: Reset
- Impulslængde: ≥ 50 ms (High) ≥ 50 ms (Low)
- Statusudgang: Statusudgang
- Fugtighedstest 96 timer, 95 % RH, 40 °C.
- Mærkestrøm I: 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 A DC (kan indstilles pr. udgangskanal)
- Reaktionsevne ved kortslutning 300 A
- Mærkestrøm (forudindstillet) 4 A.
- Måleområde i: ± 15 %
- Overspændingsfrakobling: ≥ 30,5 V DC (aktiv); ≤ 29,5 V DC (inaktiv)
- Kanal LED slukket: Fra (kanal slukket)
- Kanal LED gul: Lyser (kanal tændt, kanaludnyttelse > 80 %);blinker (programmeringstilstand aktiv)
- Kanal LED grøn: Lyser (kanal tilsluttet)
- Kanal LED rød: Lyser (kanal slukket, over- eller underspænding);lyser midlertidigt (kanal slukket, afkølingsfase 5 s, overbelastnings- eller kortslutningsudløsning);blinker (kanal slukket, genstartsaktivering, overbelastnings- eller kortslutningsudløsning);blinker dobbelt (kanal slukket, overskridelse af den samlede strømgrænse på 40 A)
- Modulinitialiseringstid 1,6 sek.
- Ventetid efter frakobling af en kanal: 5 sek. (ved overbelastning / kortslutning)
- Hovedstrømkreds I+: Hovedstrømkreds I+
- Hovedstrømkreds IN-: Hovedstrømkreds IN-
- Hovedstrømkreds OUT+: Hovedstrømkreds OUT+
- Produkttype
Elektronisk afbryder
- Variant
Bæreskinnemodul i én del
- Tilslutning
Push-in-fjederkrafttilslutning
IP20
- L
98 mm
- Bredde
36 mm
- H
90 mm
- Passer til (detaljer)
Bæreskinne 35 mm
- Indhold
1 stk
- Type
CBMC E4 24DC/1-10A S-R
- Dim.
(L x B x H) 98 x 36 x 90 mm
- D
98 mm
- Driftsspænding
30 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3562585 Phoenix Contact 1065729 CBMC E4 24DC/1-10A S-R Elektronisk afbryder 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3562585 Phoenix Contact 1065729 CBMC E4 24DC/1-10A S-R Elektronisk afbryder 1 stk
Beskrivelse
Flerkanals, elektronisk sikkerhedsafbryder til beskyttelse af fire forbrugere ved 24 V DC ved overbelastning og kortslutning. Med statusudgang, nulstillingsindgang og elektronisk lås af den indstillede, nominelle strøm. Til installation på din-bæreskinner.
