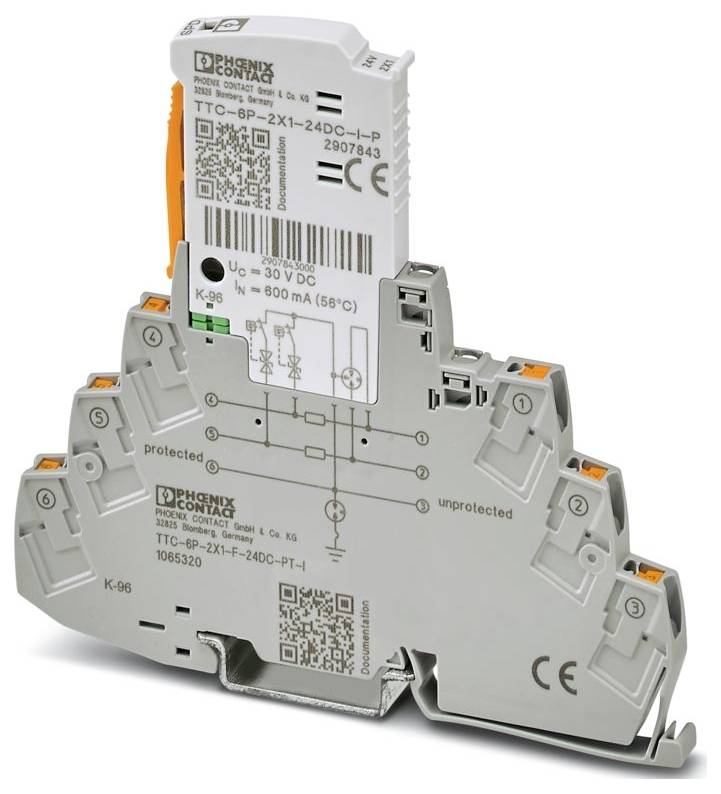

Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I Overspændingsbeskyttelse 5 kA Piece 1 stk

EAN:
Fremstillingsnr.
Artikel nr.:
Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I Overspændingsbeskyttelse 5 kA Piece 1 stk-0
Lignende billede
Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I Overspændingsbeskyttelse 5 kA Piece 1 stk-0
Lignende billede
Phoenix Contact
Datablad (PDF)
Deutsch (Deutschland)
Udgået


Rapporter juridiske bekymringer
  • Tekniske specifikationer
  • Varianter
  • Dokumenter og downloads
  • Beskrivelse
  • Købes ofte sammen

Tekniske specifikationer

  • Produktfamilie: TERMITRAB complete
  • IEC-PRØVEKLASSE: C1;C2;C3;D1
  • Konstruktion: Bæreskinnemodul kan stikkes to dele
  • Meddelelse overspændingsbeskyttelse defekt: Optisk
  • NOMINEL SPÆNDING UN 24 V DC
  • Tilslutningstype: Push-in-tilslutning
  • Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
  • Ledertværsnit stiv: 0,2 mm²... 4 mm²
  • Ledertværsnit AWG: 24... 12
  • Bredde: 6,2 mm +0,1 mm
  • Højde: 105,8 mm
  • Dybde 100 mm (inkl. bæreskinne 7,5 mm)
  • Brændbarhedsklasse iht. UL 94: V-0
  • Materiale, kabinet: PBT
  • Mekaniske data: Mekaniske data
  • Åben sidevæg: Nej
  • Virkeretning: Line-Line & Line-signal Ground/Shield & som ekstraudstyr signal Ground/Shield-Earth Ground
  • Højeste konstant spænding UC: 30 V DC; 21 V AC
  • Mærkestrøm 600 mA (56 °C)
  • Driftsstrøm IC ved UC: ≤ 5 µA
  • Beskyttelseslederstrøm IPE: ≤ 1 µA
  • Samlet afledningsstrøm ITotal (8/20) µs: 10 kA
  • Beskyttelsesniveau Up (leder-jord): ≤ 750 V (C1 - 1 kV / 500 A);≤ 800 V (C2 - 10 kV / 5 kA);≤ 1,1 kV (C3 - 25 A);≤ 1,15 kV (C3 - 100 A)
  • Modstand pr. sti: 1,65 Ω ±20 %
  • Nødvendig forsikring maks.: 630 mA (FF)
  • Stødstrømstyrke (leder-jord): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 100 A;D1 - 500 A.
  • Omgivelsesbetingelser: Omgivelsesbetingelser
  • Beskyttelsesklasse: IP20
  • Omgivelsestemperatur (under drift) -40 °C... 85 °C
  • Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
  • Højde: ≤ 4000 m (amsl)
  • Standarder/bestemmelser: EN 61643-21
  • Bemærk: 2001 + A1:2009 + A2:2013
  • Monteringstype: Bæreskinne: TH 35 - 7,5 mm
  • Isolationsegenskaber: Isolationsegenskaber
  • Overspændingskategori: III
  • Tilsmudsningsgrad: 2
  • Isolerstof: PBT
  • Tilladt luftfugtighed (drift): 5 % ... 95 %
  • Mærkeafledningsstrøm i (8/20) µs (leder-jord): 5 kA
  • Impulsafledningsstrøm Iimp (10/350) µs (leder-jord): 0,5 kA
  • Reaktionstid TA (leder-jord): ≤ 100 ns
  • Supplerende specifikationer: Yderligere tekniske specifikationer
  • Farve (stik): Lysegrå (RAL 7035)
  • Farve (basiselement): Grå (RAL 7042).
  • Beskyttelsesniveau up statisk (leder-jord): ≤ 750 V (C1 - 1 kV / 500 A);≤ 800 V (C2 - 10 kV / 5 kA)
  • Indskydningsdæmpning AE, asym.: type. 0,3 dB (≤ 270 kHz / 150 ohm)
  • Impuls-tilbagestillingstid (leder-jord) ≤ 30 ms
  • Maks. Samlet afledningsstrøm i total max (8/20) µs: 20 kA (1x)
  • EN 61643-21: EN 61643-21
Produkttype

Overspændingsbeskyttelse

Lækstrøm

5 kA

Variant

Bæreskinnemodul kan stikkes ind i to dele

IP20

Produc.-delnr.

1065320

Dim.

(B x H x T) 6.2 x 105.8 x 100 mm

Bredde

6.2 mm

H

105.8 mm

D

100 mm

Indhold

1 stk

Emballage-type

Piece

UKCA

Ja

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Lækstrøm
Produkttype

Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I Overspændingsbeskyttelse 5 kA Piece 1 stk
Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I Overspændingsbeskyttelse 5 kA Piece 1 stk

3562470


denne artikel
5 kA
Overspændingsbeskyttelse
Phoenix Contact 1038841 BLT-T3-230-A Overspændingsbeskyttelse Overspændingsbeskyttelse til: Stikdåser 4 kA Piece 1 stk
Phoenix Contact 1038841 BLT-T3-230-A Overspændingsbeskyttelse Overspændingsbeskyttelse til: Stikdåser 4 kA Piece 1 stk

3562153


4 kA
Overspændingsbeskyttelse
Phoenix Contact 1064665 TTC-6P-3-EX-24DC-UT-I Overspændingsbeskyttelse 10 kA 1 stk
Phoenix Contact 1064665 TTC-6P-3-EX-24DC-UT-I Overspændingsbeskyttelse 10 kA 1 stk

3562401


10 kA
Overspændingsbeskyttelse
Phoenix Contact 1065313 TTC-6P-3-HF-12DC-PT-I Overspændingsbeskyttelse 20 kA Piece 1 stk
Phoenix Contact 1065313 TTC-6P-3-HF-12DC-PT-I Overspændingsbeskyttelse 20 kA Piece 1 stk

3562418


20 kA
Overspændingsbeskyttelse
Phoenix Contact 1065316 TTC-6-3-HF-12DC-PT Overspændingsbeskyttelse 20 kA 1 stk
Phoenix Contact 1065316 TTC-6-3-HF-12DC-PT Overspændingsbeskyttelse 20 kA 1 stk

3562423


20 kA
Overspændingsbeskyttelse
Phoenix Contact 1065317 TTC-6P-1X2-F-24DC-UT-I Overspændingsbeskyttelse 10 kA Piece 1 stk
Phoenix Contact 1065317 TTC-6P-1X2-F-24DC-UT-I Overspændingsbeskyttelse 10 kA Piece 1 stk

3562429


10 kA
Overspændingsbeskyttelse
Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I Overspændingsbeskyttelse 5 kA 1 stk
Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I Overspændingsbeskyttelse 5 kA 1 stk

3562447


5 kA
Overspændingsbeskyttelse
Phoenix Contact 1065314 TTC-6P-3-HF-F-12DC-PT-I Overspændingsbeskyttelse 20 kA Piece 1 stk
Phoenix Contact 1065314 TTC-6P-3-HF-F-12DC-PT-I Overspændingsbeskyttelse 20 kA Piece 1 stk

3562452


20 kA
Overspændingsbeskyttelse
Phoenix Contact 1065318 TTC-6P-1X2-F-24DC-PT-I Overspændingsbeskyttelse 1 stk
Phoenix Contact 1065318 TTC-6P-1X2-F-24DC-PT-I Overspændingsbeskyttelse 1 stk

3562457


Overspændingsbeskyttelse
Phoenix Contact 1065319 TTC-6P-2X1-F-24DC-UT-I Overspændingsbeskyttelse 5 kA 1 stk
Phoenix Contact 1065319 TTC-6P-2X1-F-24DC-UT-I Overspændingsbeskyttelse 5 kA 1 stk

3562462


5 kA
Overspændingsbeskyttelse

Dokumenter og downloads

Datablad

Deutsch (Deutschland)

Datablad 3562470 Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I Overspændingsbeskyttelse 5 kA Piece 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3562470 Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I Overspændingsbeskyttelse 5 kA Piece 1 stk

Beskrivelse

Overspændingsbeskyttelse, bestående af beskyttelsesstik og basiselement, med integreret statusvisning til to signalledere med fælles betrækpotentiale, for eksempel Digital IN/OUT Indirekte jordet via gasafleder. Kan anvendes i sikkerhedsorienterede kredse op til SIL 3.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Tip

Beskrivelse

Overspændingsbeskyttelse, bestående af beskyttelsesstik og basiselement, med integreret statusvisning til to signalledere med fælles betrækpotentiale, for eksempel Digital IN/OUT Indirekte jordet via gasafleder. Kan anvendes i sikkerhedsorienterede kredse op til SIL 3.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
