Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I Overspændingsbeskyttelse 10 kA 1 stk købe

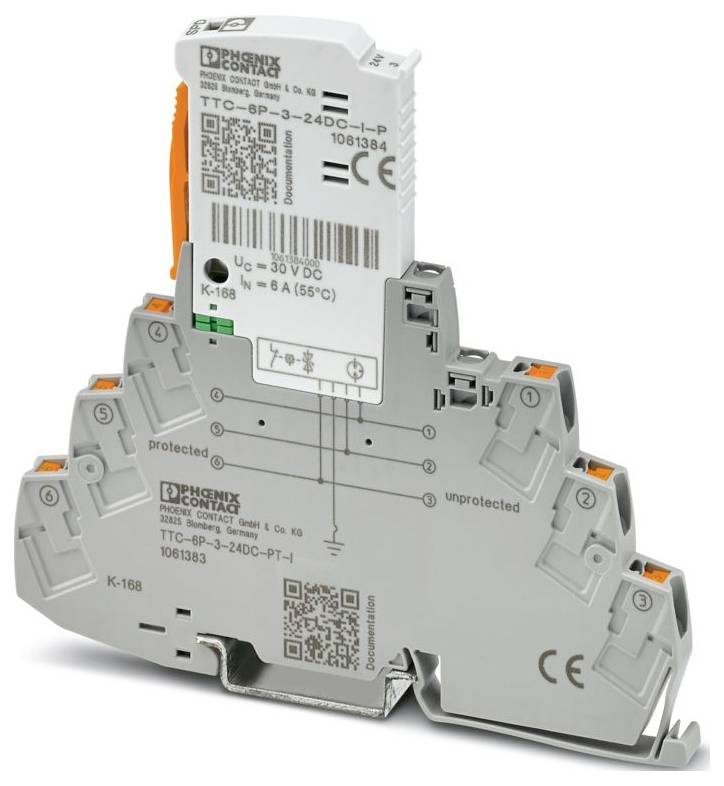

Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I Overspændingsbeskyttelse 10 kA 1 stk-0

Lignende billede

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Tekniske specifikationer

Produktfamilie: TERMITRAB complete
IEC-PRØVEKLASSE: C1;C2;C3;D1
Konstruktion: Bæreskinnemodul kan stikkes to dele
Meddelelse overspændingsbeskyttelse defekt: Optisk
NOMINEL SPÆNDING UN 24 V DC
Tilslutningstype: Push-in-tilslutning
Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
Ledertværsnit stiv: 0,2 mm²... 4 mm²
Ledertværsnit AWG: 24... 12
Bredde: 6,2 mm +0,1 mm
Højde: 105,8 mm
Dybde 100 mm (inkl. bæreskinne 7,5 mm)
Brændbarhedsklasse iht. UL 94: V-0
Materiale, kabinet: PBT
Mekaniske data: Mekaniske data
Åben sidevæg: Nej
Virkeretning: Line-Line & Line-signal Ground/Shield & som ekstraudstyr signal Ground/Shield-Earth Ground
Højeste konstant spænding UC: 30 V DC; 21 V AC
Mærkestrøm 5 A (55 °C)
Driftsstrøm IC ved UC: ≤ 5 µA
Beskyttelseslederstrøm IPE: ≤ 1 µA
Samlet afledningsstrøm ITotal (8/20) µs: 10 kA
Beskyttelsesniveau Up (leder-leder): ≤ 68 V (C1 - 1 kV / 500 A);≤ 50 V (C3 - 100 A);≤ 50 V (C3 - 25 A)
Beskyttelsesniveau Up (leder-jord): ≤ 700 V (C1 - 1 kV / 500 A);≤ 900 V (C2 - 10 kV / 5 kA)
Kapacitet (leder-leder): type. 30 pF
Kapacitet (leder-jord): typ. 30 pF
Modstand pr. sti: < 0,1 Ω
Nødvendig forsikring maks. 5 A (F)
Stødstrømstyrke (leder-jord): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;D1 - 500 A.
Omgivelsesbetingelser: Omgivelsesbetingelser
Beskyttelsesklasse: IP20
Omgivelsestemperatur (under drift) -40 °C... 85 °C
Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
Højde: ≤ 4000 m (amsl)
Standarder/bestemmelser: EN IEC 60079-7
Bemærk: 2015 + A1:2018
Monteringstype: Bæreskinne: TH 35 - 7,5 mm
Isolationsegenskaber: Isolationsegenskaber
Overspændingskategori: III
Tilsmudsningsgrad: 2
Isolerstof: PBT
Tilladt luftfugtighed (drift): 5 % ... 95 %
Mærkeafledningsstrøm i (8/20) µs (leder-jord): 5 kA
Impulsafledningsstrøm Iimp (10/350) µs (leder-jord): 0,5 kA
Reaktionstid TA (leder-jord): ≤ 100 ns
Farve (stik): Lysegrå (RAL 7035)
Farve (basiselement): Grå (RAL 7042).
Impuls-tilbagestillingstid (leder-jord) ≤ 500 ms
EN 61643-21: EN 61643-21
Mærkeafledningsstrøm i (8/20) µs (leder-leder): 0,5 kA
Reaktionstid TA (leder-leder): ≤ 1 ns
Indskydningsdæmpning AE, sym.: typ. 0,3 dB (≤ 12 MHz / 150 ohm)
Grænsefrekvens fg (3 dB), sym. I 150 ohm-system: type. 60 MHz
Stødstrømstyrke (leder-leder): C1 - 1 kV / 500 A;C3 - 100 A.
Impuls-tilbagestillingstid (leder-leder): ≤ 30 ms
Overensstemmelse/godkendelse: Overensstemmelse/godkendelse
UL, USA / Canada: Klasse i, div. 2, GROUPS A, B, C, D T4A
Maksimal indgangsstrøm 5 A (55 °C)
Maksimal indgangsspænding 30 V DC

Produkttype: Overspændingsbeskyttelse

Lækstrøm: 10 kA

Variant: Bæreskinnemodul kan stikkes ind i to dele

: IP20

Produc.-delnr.: 1061383

Dim.: (B x H x T) 6.2 x 105.8 x 100 mm

Bredde: 6.2 mm

H: 105.8 mm

D: 100 mm

Ex Zone: 2

Indhold: 1 stk

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3562663 Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I Overspændingsbeskyttelse 10 kA 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3562663 Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I Overspændingsbeskyttelse 10 kA 1 stk

Beskrivelse

Overspændingsbeskyttelse, består af beskyttelsesstik og basiselement, med integreret statusvisning til en 3-benet jordpotentialfrit drevet signalkreds med høj nominel Hohem-godkendelse til zone 2, HART-kompatibel. Kan anvendes i sikkerhedsorienterede kredse op til SIL 3.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
