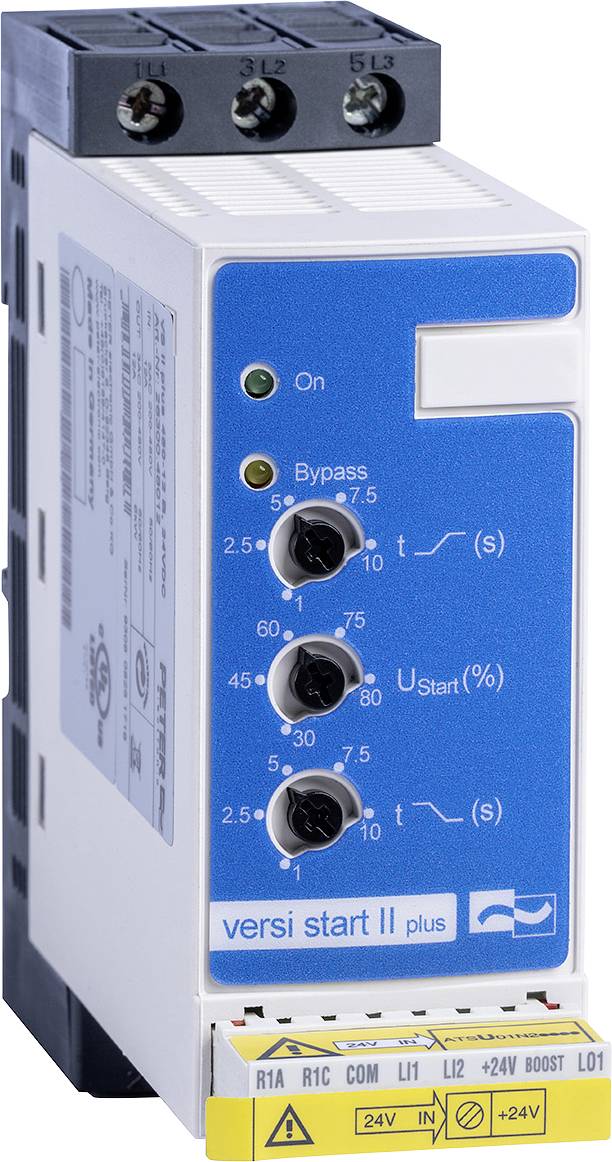

Peter Electronic VersiStart II plus 480-22 B, 24VDC 26300.48022 Enhed til blød start Motorydelse ved 400 V 11 kW 480 V/A
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Enhed til blød start, bremseenheder
- Tofaset styret blød start-enhed
- Microcontrollerstyret
- Optimeret blød start
- Strøm- og drejemomentsreducering ved opstart
- Enkel montering, til at klikke på en 35 mm standardskinne eller kan monteres direkte
- Broforbindelsesrelæ integreret
- Parametrering med tre potentiometre
- Der kræves ingen netmidterpunktleder (N)
- Billig erstatning for stjerne-/trekantkontakter
- Skrueklemmer på styrsiden
- Kompakt konstruktion - 45 x 154 x 131 mm (22-32A)
- Beskyttelsesklasse IP20
Tekniske specifikationer
- Beskyttelsesklasse: IP20
- Starttidspunkt: 1...10 sek.
- Startspænding: 30...80 %
- Vægt: 0,5 kg
- Motorspænding
3x200-480 V/AC
- Produkttype
Enhed til blød start
- Forbindelsesstrøm
22 A
- Motorydelse ved 400 V
11 kW
- Driftsspænding (detaljer)
3 x 200-480 V/AC
- Nominel spænding
480 V/AC
- Arbejdsfaser
2
- Variant
Tofasstyret , mikrocontrollerstyret blød starter
- Produc.-delnr.
26300.48022
- Nominel strøm
22 A
- Nominel strøm - afrundet
22 A
- Type
VersiStart II plus 480-22 B, 24VDC
- Motorydelse ved 230 V/ 400 V
11 kW
- Udløbstid
1...10 s
- Dim.
(L x B x H) 131 x 45 x 154 mm
- Tilslutning
Skrueklemme
- Tilslutningsledning
24 V/DC
- Bredde
45 mm
- H
154 mm
- L
131 mm
- Maks. temperatur
50 °C
- Min. Temperatur
-10 °C
Dokumenter og downloads
Datablad
Datablad 3715761 Peter Electronic VersiStart II plus 480-22 B, 24VDC 26300.48022 Enhed til blød start Motorydelse ved 400 V 11 kW 480 V/A
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3715761 Peter Electronic VersiStart II plus 480-22 B, 24VDC 26300.48022 Enhed til blød start Motorydelse ved 400 V 11 kW 480 V/A
Beskrivelse

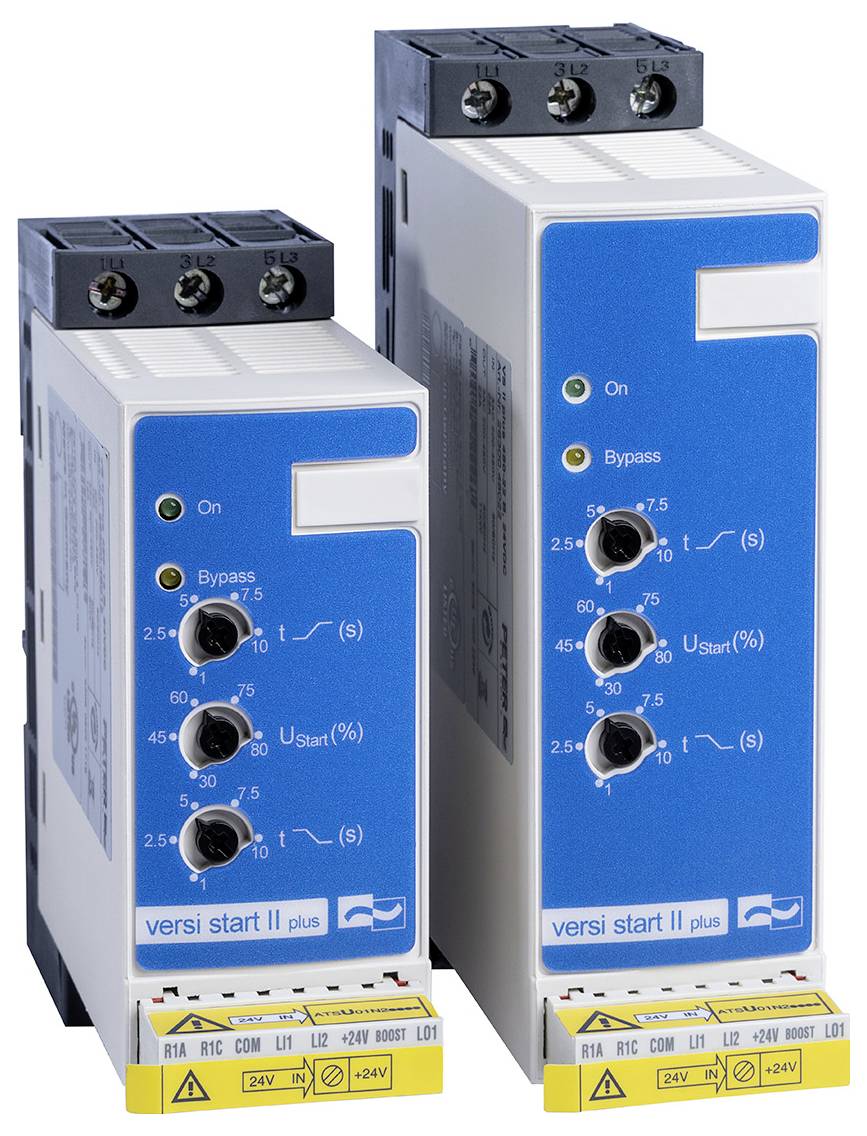

Enhed til blød start VersiStart II plus udvider 2-faset serie med yderligere fem effektvarianter fra 6 til 32A. "Plus" giver endnu mere robusthed, høj ydeevne og høj maksimal koblingsfrekvens.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- softstart og udløb
- Potentialfri styreindgang til blød start og -udløb
- 3 separat indstillelige parametre: Starttid, startspænding, udløbstid
- Boost-start kan vælges
- Potentialfri relæudgang (lukket, når motor kører)
Inkluderet i leveringen
- VersiStart II plus 480-22 B.
- Monteringsvejledning og brugsanvisning
